Volby zobrazení modelu pro konstrukční pohledy

Volby konstrukčních prvků

Chcete-li získat přístup k tomuto panelu, vyberte příkazy Dokument > Zobrazení modelu> Volby zobrazení modelu.

Obecné informace naleznete v tématu Možnosti modelového pohledu.

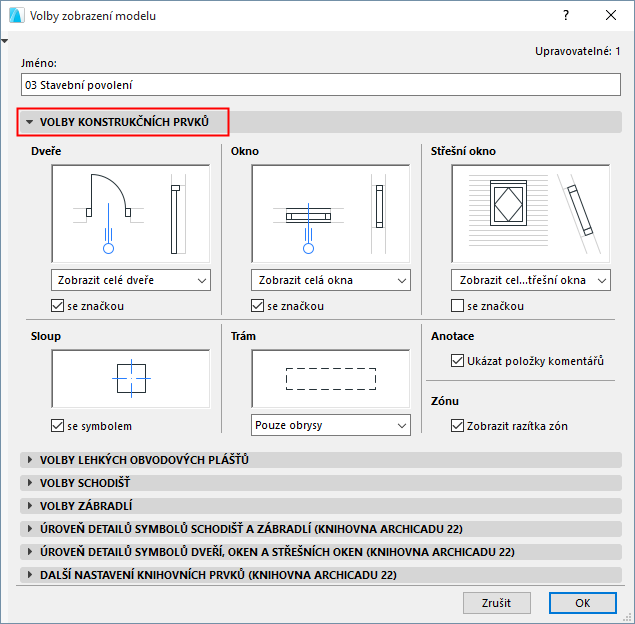

Pomocí těchto voleb můžete nastavit volby zobrazení modelu jednotlivých konstrukčních prvků (dveře, okna, střešní okna, sloupy, trámy a položky anotací) a razítek zón.

Okno náhledu vedle každé skupiny ovládacích prvků ukazuje výsledek provedených nastavení.

Poznámka: Tyto volby jsou nezávislé na volbách zobrazení na obrazovce.

Volby dveří/Volby oken

Nastavení můžete upravit samostatně pro dveře a okna.

•Zobrazení v půdorysu: Dveře/okna budou zobrazeny příslušným symbolem v pohledu půdorysu tak řezu.

se značkami: Zaškrtnutím tohoto políčka zobrazíte dveře/okna se značkami (jsou-li přiřazeny v okně Nastavení.)

•Zobrazit pouze otvor: Umístění dveří/oken (ale ne dveří/oken samotných) bude označeno pomocí otvorů ve zdech, jak v zobrazení půdorysu tak řezu.

s obrysy: Otvory dveří/oken zobrazené v půdorysu budou zahrnovat obrysy.

•Skrýt v půdorysu: V půdorysu nebudou zobrazeny žádné vložené dveře/okna ani otvory. (V řezech budou zobrazeny otvory.)

Volby střešních oken

•Zobrazit v půdorysu: Střešní okna se zobrazí v půdorysu a v pohledu řezu, v souladu s nastavením zobrazení půdorysu hostitelské střechy nebo skořepiny.

se značkami: Zaškrtnutím tohoto políčka zobrazíte střešní okna s jejich značkami (jsou-li přiřazeny v dialogovém okně Nastavení střešních oken.)

•Ukázat pouze otvor: Umístění střešních oken (ale ne střešních oken samotných) bude označeno pomocí otvorů ve střeše/skořepině jak v pohledu půdorysu tak řezu.

•Skrýt v půdorysu: V půdorysu nebudou zobrazena žádná vložená střešní okna ani jejich otvory. (V řezech budou zobrazeny otvory.)

Volby sloupů

Zobrazit značku sloupu: Zaškrtnutím tohoto políčka zobrazíte pro každý sloup symbol vybraný v nastavení sloupů (panel Půdorys a řez > Půdorysný symbol).

Volby trámů

•Celý trám

•Referenční osa

•Obrysová čára

Volby položek anotací

•Zobrazit položky anotací: Zaškrtnutím tohoto políčka zobrazíte prvky anotací projektu.

Volby zón

•Zobrazit razítko zóny: Tuto volbu aktivujte, pokud chcete v projektu zobrazit razítka zón.
