Ajouter des nœuds aux éléments

Avec la palette contextuelle, vous pouvez ajouter de nouveaux nœuds aux éléments.

Ajouter un nœud à un élément linéaire droit crée un élément supplémentaire.

Ajouter un nœud à un élément polygonal accroît le nombre de ses arêtes.

Dans la Fenêtre 3D, vous ne pouvez ajouter des nœuds qu'aux éléments polygonaux.

Pour ajouter un nœud à un élément :

1.Sélectionnez l'élément.

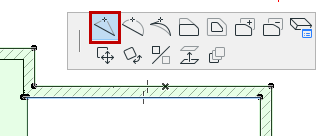

2.Cliquez sur une arête de l'élément pour obtenir la palette contextuelle.

3.Choisissez l'icône Insérer nouveau nœud .

4.Cliquez pour définir l'emplacement du nouveau nœud.

Pour insérer un nouveau nœud sans le déplacer, faites un double clic sur une arête de polygone. (L'option Insérer nœud doit être active dans la palette contextuelle.)

Remarque : Vous ne pouvez pas ajouter de nouveau nœud à un élément ou segment courbe. Si vous cliquez sur Insérer nouveau nœud dans un élément courbe, la courbe sera transformée en un segment.
