Sélectionner et modifier un trou de mur

Modifier un seul trou

1.Utilisez l'une des méthodes suivantes :

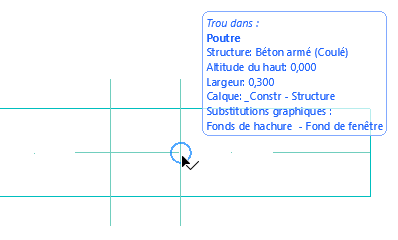

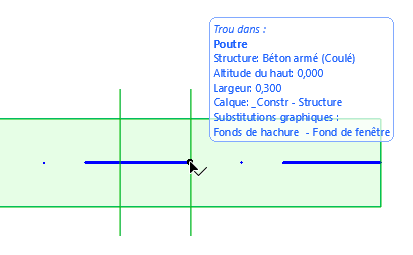

•L'outil Flèche étant actif, cliquez au centre du trou.

•Si un autre outil est actif, appuyez sur la touche Maj et cliquez au centre du trou.

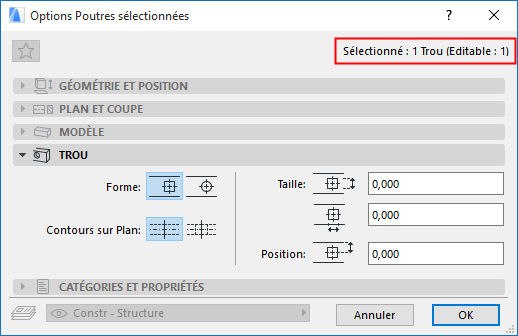

2.Ouvrez le dialogue Options poutre sélectionnée, allez au volet Trou et modifier la forme et la taille du trou sélectionné (vous pouvez également utiliser les contrôles de la Zone Informations).

3.Vous pouvez modifier graphiquement la position du trou, si nécessaire :

•Déplacez le trou latéralement le long de la poutre (en Plan ou en 3D)

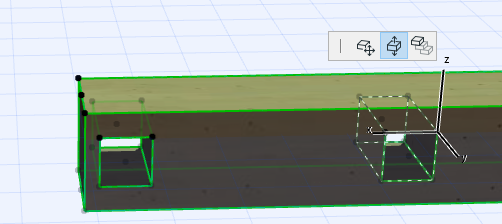

•Déplacez le trou vers le haut ou le bas le long de l'axe en Z (3D)

Modifier tous les trous

1.Sélectionnez la poutre. Tous les trous de poutre sont également sélectionnés.

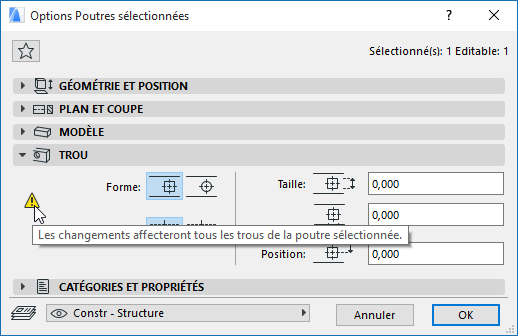

2.Ouvrez le dialogue Options poutre sélectionnée, allez au volet Trou et modifier simultanément tous les trous de poutre (vous pouvez également utiliser les contrôles de la Zone Informations).

Trous dans les poutres courbes

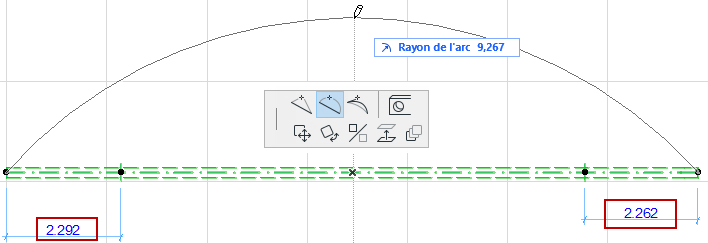

Supposons que vous ayez créé des trous dans une poutre droite (selon des distances données par rapport aux extrémités des poutres) et que vous ayez ensuite courbé cette poutre (comme présenté ci-dessous.

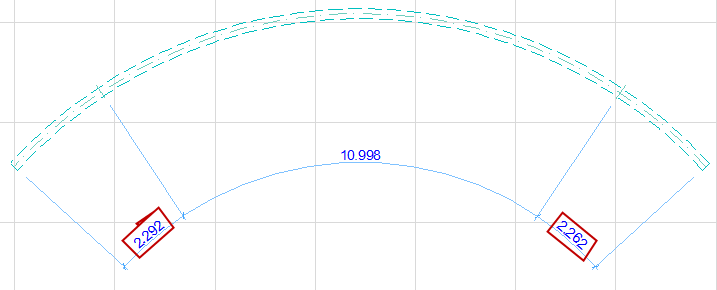

Le dialogue Positions de trous de mur vous permet de choisir la manière de traiter la nouvelle positions des trous dans la poutre courbe :

Garder distance:: Cette option maintient la distance des trous par rapport à l'extrémité la plus proche de la poutre (mesurée le long d'arc central de la poutre).

Garder proportions: Cette option conservera le placement des trous par rapport à la longueur de la poutre.
