Modification de la Ligne de rappel

Pour choisir un style de ligne de rappel, utilisez le dialogue Options Cotation linéaire.

Voir Format de ligne de rappel.

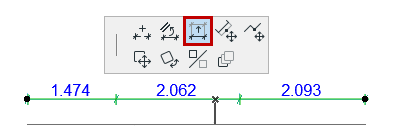

Editer la longueur de toutes les lignes de rappel

1.Sélectionnez la chaîne de cotation entière (cliquez sur un point “libre” de la ligne de cotation).

2.Choisissez la commande Editer longueur de ligne de rappel dans la palette contextuelle.

3.Faites glisser le curseur à la position souhaitée.

Les lignes de rappel dynamiques ne dépassent jamais le noeud de référence de l’élément coté.

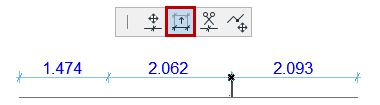

Editer longueur de ligne de rappel simple

1.Sélectionnez le point de cotation.

2.Dans la palette contextuelle, choisissez Editer longueur de ligne de rappel.

3.Faites glisser la ligne de rappel sélectionnée du point sélectionné vers son nouvel emplacement.
