Messages de conseil (Estimation énergétique)

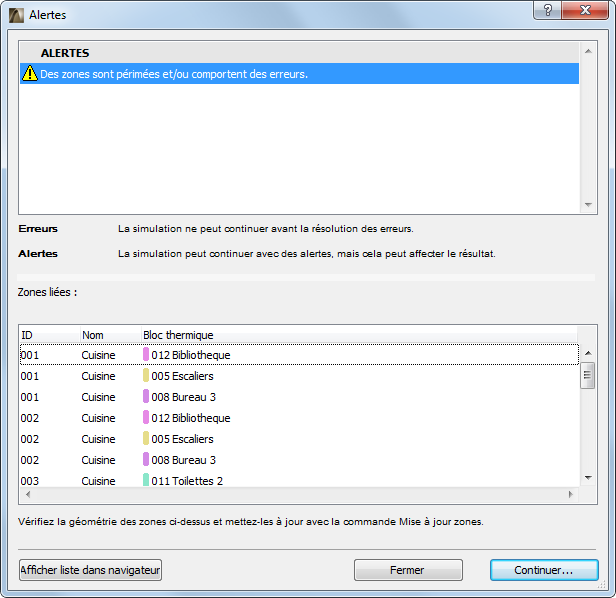

Le dialogue “Alertes” apparaît dans les cas suivants :
•les données saisies sont insuffisantes
Voir Association et saisie de données additionnelles.
•des erreurs se sont produites lors de la simulation
Voir Le moteur de simulation dynamique VIP Core (Estimation énergétique).
Il vous faut résoudre les erreurs avant de pouvoir continuer. En revanche, en ce qui concerne les alertes, vous pouvez choisir de ne pas les résoudre.
Erreurs et solutions recommandées
(Les erreurs décrites ci-dessous doivent être impérativement résolues pour pouvoir continuer la procédure d'analyse.)
•Les propriétés physiques d'une matière utilisée ne sont pas définies.
–Icône et message de l'erreur : "Matériaux de construction avec propriétés manquantes"
–Liste des matériaux de construction manquants
–A faire : “Sélectionnez le matériau de construction correspondant dans le dialogue dédié et saisissez les valeurs manquantes (elles doivent être supérieures à zéro) dans le volet Propriétés physiques.”
•“Les données climatiques ne sont pas disponibles.“ (soit parce qu'elles manquantes, soit parce que le serveur n'est pas disponible)
–Icône et message de l'erreur : "Données climatiques non disponibles".
–A faire : “Pour éditer les données climatiques, ouvrez le dialogue Options Environnement de la palette Révision modèle énergétique.“
•“Un ou plusieurs Matériaux de construction/Structures composites utilisés manquent.”
–Icône et message de l'erreur : "Structures avec attributs manquants".
–Liste des structures avec matériau de construction manquant
–A faire : "Sélectionnez les éléments du modèle concernés et éditez leurs attributs de matériau de construction."
•“Erreur runtime de simulation énergétique.” (erreurs liée au moteur d'analyse pendant la simulation énergétique heure par heure)
–Icône et message de l'erreur : "Erreurs moteur de simulation."
–Liste <Code erreur moteur + description>.
–A faire : “Contacter l'assistance technique:”
•“Pas de Profil d'usage valable sélectionné.”
–Icône et message de l'erreur : "Profil d'usage manquant ou non défini."
–A faire : “Sélectionnez un profil disponible dans le dialogue Profil d'usage.”
•“Erreur d'analyse du modèle énergétique.”
–Icône et message de l'erreur : “L'analyse du modèle énergétique n'a trouvé aucune structure ou aucune ouverture.”
–A faire : “Vérifiez la géométrie des zones et mettez-les à jour avec la commande Mise à jour zones.”
Alertes et solutions recommandées
(la résolution des alertes est facultative : elles n'empêchent pas le processus d'analyse de se poursuivre ni de se terminer)
•“Des zones sont périmées et/ou comportent des erreurs.“ (c'est-à-dire des zones non actualisées, recouvertes, des zones visibles qui ne sont associées à aucun bloc thermique) - les zones sur les calques masqués n'apparaîtront pas
–Icône et message de l'alerte : “Zones périmées:”
–Liste des zones - ID de zone, nom de zone, nom de bloc thermique
–A faire : “Vérifiez la géométrie des zones ci-dessus et mettez-les à jour avec la commande Mise à jour zones.”
•“Données de localisation divergentes entre l'emplacement du projet et les données climatiques.”
–Icône et message de l'alerte : “L''emplacement du projet et des données climatiques ne correspondent pas.”
–A faire : “Modifiez l'emplacement du projet dans le dialogue Emplacement Projet ou modifiez les réglages climatiques dans le dialogue Options Environnement disponible à partir de la palette Révision énergétique.”
•Un système de construction simplifié est associé à un bloc thermique.
“Blocs thermiques avec système de construction simplifié:”
–Liste des blocs thermiques - choix de couleurs, numéro, nom
–A faire : “Choisissez les réglages détaillés dans le dialogue Systèmes de construction et ajoutez les détails appropriés des Systèmes CVC utilisés dans le bâtiment.”
•“La coque du bâtiment contient une ou plusieurs ouvertures vides.”
–Icône et message de l'alerte : "La coque du bâtiment n'est pas fermée, car le mur extérieur contient une ouverture vide."
–A faire : "Vérifiez la liste des ouvertures et modifiez toutes les ouvertures vides si nécessaire."
Dans la liste des Structures et des Ouvertures, un point d'exclamation jaune apparaît à côté des éléments qui contiennent des données erronées ou manquantes. (Les éléments listés comme étant problématiques sont également mis en surbrillance rose.)
Voir Association et saisie de données additionnelles.

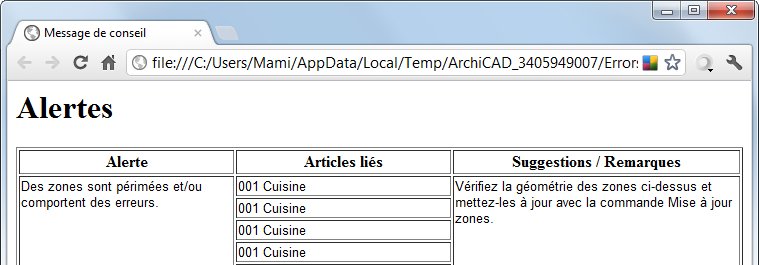

Afficher liste dans navigateur
Cliquez sur le bouton Afficher liste dans navigateur du dialogue Alertes pour afficher la liste des erreurs et des alertes dans une fenêtre de navigateur internet. Ceci vous permet de conserver la liste ouverte afin de vous y référer pendant que vous corrigez le modèle du bâtiment dans ARCHICAD ; vous pouvez ainsi suivre les instructions du champ Suggestions / Remarques.
