Lecture de l'estimation de la performance énergétique - Rapport XLS
Cliquez sur le bouton représentant un triangle dans l'angle inférieur droit de la palette Révision modèle énergétique pour enregistrer les données du bilan énergétique mensuel détaillé au format Microsoft Excel :
Page Valeurs clef de projet
La section Valeurs clef de projet du Rapport de performance énergétique XLS affiche des informations générales concernant le projet. Son contenu est semblable à la section Valeurs clef du Rapport PDF de l'Estimation de la performance énergétique, mais il s'y trouvent des informations supplémentaires concernant les Données climatiques, les Charges de dessin et les Alertes (Erreurs et Alertes).
Sous la rubrique Date d'estimation sont affichées les Données du projet telles que le Nom et l'Emplacement du projet (avec ses coordonnées), en fonction des informations saisies par l'utilisateur dans le dialogue Emplacement du projet.
Les mesures de géométrie et de la performance du gros oeuvre essentielles telles que la Surface étage brute, le Volume ventilé et la Capacité calorifique extérieure proviennent de l'analyse automatique de la géométrie du modèle.
Les coefficients de transfert de chaleur calculés (voir Calculateur d'indice U (R)) sont listés pour le bâtiment entier, pour chaque groupe structurel du bâtiment (voir Onglet Structures) et pour les ouvertures de la coque du bâtiment (voir Onglet Ouvertures).
Les Charges de calcul des systèmes de chauffage et de refroidissement proviennent du résultat de la simulation qui indiquent les ordres de grandeur bruts du système.
Remarque : Estimation énergétique dans ARCHICAD n'est pas directement capable de fournir des informations permettant d'évaluer la taille des systèmes et des équipements.Les charges sous Valeurs clef de projet ne sont affichées que pour votre information. L'évaluation de la taille du projet n'est possible qu'avec les fonctions expertes de l'extension EcoDesigner STAR pour ARCHICAD.
Les Alertes affichent les erreurs et les alertes qui se sont produites avant et pendant la simulation.

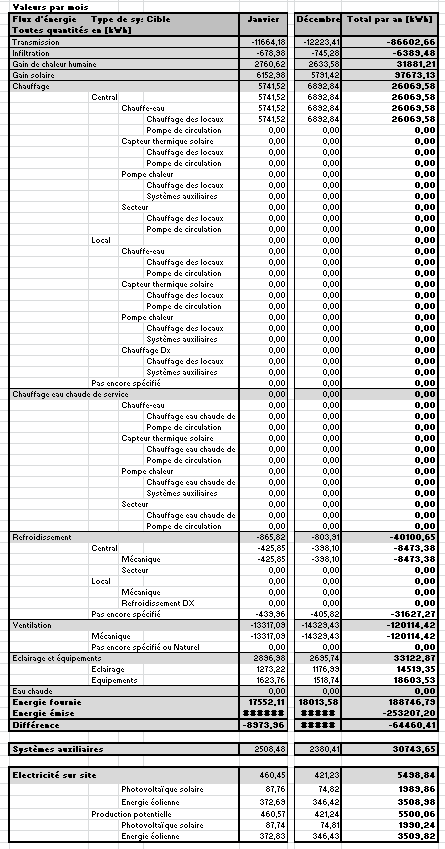

Page Rapport énergétique du projet
Le niveau de détail des données affichées dans les onglets Résultats détaillés du projet du Rapport de performance énergétique XLS est plus complet que le niveau de détail affiché dans le diagramme Bilan énergétique mensuel du Rapport de performance énergétique PDF :
•Le chauffage et le refroidissement sont subdivisés par système et par cible spécifique (Chauffage des locaux, Génération d'eau chaude). Les énergies auxiliaires nécessaires à l’opération du système apparaissent séparément.
•La consommation d'électricité de l'éclairage et des équipements est listée séparément.
Remarque : Il n'est possible de définir les systèmes appelés Systèmes de chauffage et de refroidissement locaux qu'avec l'extension EcoDesigner STAR. Par conséquent, les données de système local afficheront toujours 0 dans les rapports générés par Estimation énergétique dans ARCHICAD. Ceci vaut également pour l'Electricité sur site
Page d'alimentation détaillée
Cet onglet affiche les informations géométriques du bâtiment telles qu'elles apparaissent sur les onglets Structures et Ouvertures. Utilisez ces données pour alimenter des logiciels de calcul énergétiques tiers fondés sur Excel.
