Parameterscript
Kurze Beschreibung
Lange Beschreibung

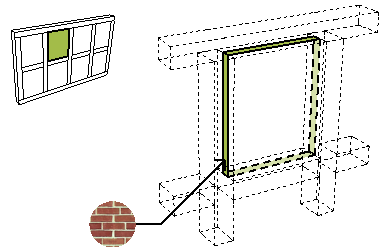

Oberflächenmaterial Kante
Oberflächenmaterial der Paneel-Kante entsprechend der Definition im Teilfenster Modell der Fassaden-Paneeleinstellungen.
Für Paneele, bei denen es sich um GDL-Objekte handelt, wird das Oberflächenmaterial im entsprechenden GDL-Script definiert.
Abkürzung für Ausrichtung
Ausrichtung des Drehwinkels.

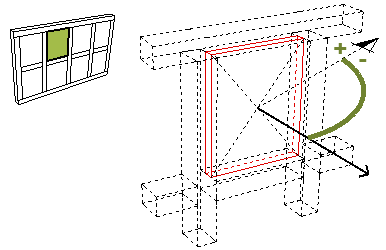

Winkel von Norden
Drehwinkel des Paneels in Grad, gemessen von der Nordrichtung aus.
Fassaden-Paneel-Funktion
Fest, Fenster oder Tür, je nach gewähltem Paneel-Typ.
Angegeben im Teilfenster Typ und Geometrie der Fassaden-Paneel-Einstellungen.
Fassaden-Paneel Fläche mit Profilzugabe
Brutto-Oberfläche des Paneels
Umfasst die Paneel-Extrusion in die umgebenden Profile (den Wert für die Tiefe entsprechend der Definition im Teilfenster Typ und Geometrie der Fassaden-Profileinstellungen).
Fassaden-Paneel Innere Oberfläche
Oberflächenmaterial der Paneel-Innenseite entsprechend der Definition im Teilfenster Fassaden Paneeleinstellungen auf der Paneele-Seite.
Für Paneele, bei denen es sich um GDL-Objekte handelt, wird das Oberflächenmaterial im entsprechenden GDL-Script definiert.
Fassaden-Paneel Nominale Höhe
Höhe des Paneels.
Umfasst nicht die Paneel-Extrusion in die umgebenden Profile.
Fassaden-Paneel Fläche ohne Profilzugabe
Netto-Oberfläche des Paneels.
Umfasst nicht die Paneel-Extrusion in die umgebenden Profile.

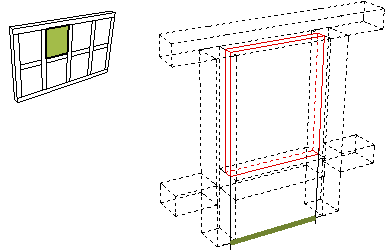

Nominale Breite
Breite des Paneels
Umfasst nicht die Paneel-Extrusion in die umgebenden Profile.
Für allgemeine Paneele ist diese Angabe identisch mit dem regulären Breiten-Parameter.
Für GDL-Paneele kann dieser Wert in den Paneel-Parametern definiert werden.
Fassaden-Paneel Ausrichtung
Listet die Öffnungsrichtung (Links oder Rechts) der Paneele, die als Türen/Fenster fungieren, auf.

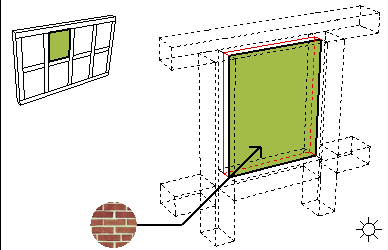

Äußere Oberfläche
Oberfläche der Paneel-Außenseite gemäß der Definition im Teilfenster Modell der Fassaden-Paneeleinstellungen.
Für Paneele, bei denen es sich um GDL-Objekte handelt, wird das Oberflächenmaterial im entsprechenden GDL-Script definiert.
Paneel-Klasse
Beispiel: Haupt-Paneel, Neben-Paneel oder Eigenes Paneel.
Ordnen Sie Paneel-Klassen zu durch Klicken auf die Paneele im Vorschau-Fenster des Teilfensters Fassadenraster und Vorschau der Fassaden-Einstellungen - Schema-Seite.
Paneel der Klasse “Eigenes” wurden mit den über den Fassaden-Bearbeitungsmodus verfügbaren Paneel-Einstellungen individuell angepasst.
Paneel - Typ
Name des Paneel-Typs
Definiert unter Paneel Typ und Geometrie in den Paneele-Einstellungen.
