Κατά Προτεραιότητα Αλληλοτομία Στοιχείου

Μεταφορά από ARCHICAD 16 και προγενέστερο

Μία πολύ βελτιωμένη μέθοδος αλληλοτομίας επιτρέπει τη λειτουργία της προτεραιότητας αλληλοτομίας του Δομικού Υλικού μεταξύ όλων των κατασκευαστικών στοιχείων, συμπεριλαμβανομένων των σύνθετων, των σύμπλοκων και των στοιχείων μονής στρώσης.

Προκαθορισμένη Μεταφορά: Οι Αλληλοτομίες σας Διατηρούν την “Παλαιού Τύπου Μέθοδο”

Εάν μεταφέρετε μία παλαιότερης έκδοσης μελέτη στο ARCHICAD 22, ενεργοποιείται εξ ορισμού η Κληροδοτημένη (παλαιού τύπου) Μέθοδος αλληλοτομίας στοιχείων για να διατηρηθεί η εμφάνιση του μοντέλου σας. Αυτό σημαίνει ότι δεν θα δείτε καμία αλλαγή στις αλληλοτομίες των στοιχείων.

Σημείωση: Όταν δημιουργείτε ένα νέο αρχείο από υπόδειγμα, εξ ορισμού, αυτό το κουτάκι κληροδότησης δεν είναι τσεκαρισμένο και είναι ενεργοποιημένη η νέα μέθοδος αλληλοτομίας.

Στην Κληροδοτημένη Μέθοδο, οι αυτόματες και οι βάσει προτεραιότητας Δομικού Υλικού αλληλοτομίες δεν θα ισχύουν στο 3D. Θα χρησιμοποιούνται οι μέθοδοι σύνδεσης του ARCHICAD 16 και των παλαιότερων εκδόσεων. Εάν θέλετε οι υφιστάμενες αλληλοτομίες μίας παλαιότερης μελέτης να μην έχουν αλλαγές, αυτός ο τρόπος είναι ο καταλληλότερος.

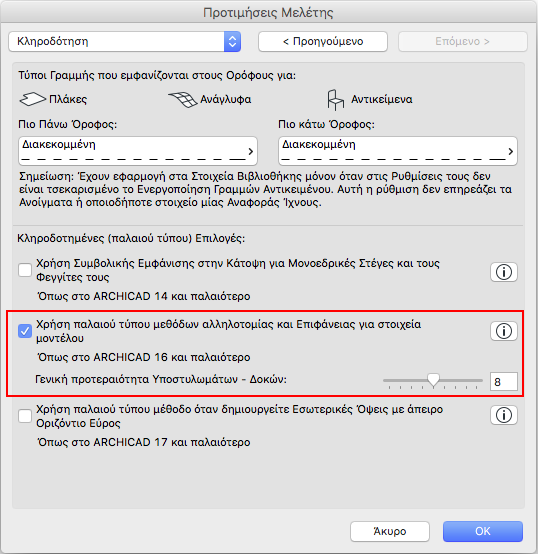

Η Κληροδοτημένη Μέθοδος ελέγχεται στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση.

Σημειώστε ότι το χαρακτηριστικό Δομικό Υλικό χρησιμοποιείται ακόμα και στην Κληροδοτημένη Μέθοδο, αλλά οι συνδέσεις που βασίζονται στην προτεραιότητα δεν θα εφαρμόζονται στο 3D (εκτός από τους Τοίχους, όπου θα λειτουργούν όπως στο ARCHICAD 16 και παλαιότερες εκδόσεις). Επίσης, στην Κληροδοτημένη Μέθοδο, οι Επιφάνειες που ανατέθηκαν σε Δομικά Υλικά δεν εμφανίζονται. Μπορούν να εμφανίζονται μόνον οι επιφάνειες σε επίπεδο στοιχείου.

Για λεπτομέρειες του τρόπου που ενεργεί αυτό το κουτάκι τσεκαρίσματος στα διάφορα κατασκευαστικά στοιχεία με την Κληροδοτημένη Μέθοδο, κάντε κλικ στο κουμπί Πληροφορίες του διαλόγου.

Όταν η κληροδοτημένη μέθοδος είναι κλειστή (ΟΧΙ), οι συνδέσεις μοντέλου που δεν εμπεριέχουν σύγκρουση, δεν θα "καθαρίζουν" αυτόματα. Ωστόσο, τα νέα στοιχεία που τοποθετούνται και των οποίων οι συγκρούσεις μοντελοποιούνται με τη χρήση των νέων μεθόδων μοντελοποίησης που περιγράφηκε προηγουμένως, θα "καθαρίζουν" σύμφωνα με τη νέα λογική. Με αυτόν τον τρόπο, ακόμα και όταν μεταφέρετε μία παλαιότερης έκδοσης μελέτη, θα απολαμβάνετε των πλεονεκτημάτων των νέων αλληλοτομιών, διατηρώντας το υφιστάμενο μοντέλο όπως ήταν.

Πώς θα Ενεργοποιήσετε τις Νέες Αλληλοτομίες στο ARCHICAD 22 (ανενεργή η Κληροδοτημένη Μέθοδος)

Η νέα μέθοδος Αλληλοτομίας μπορεί να ενεργοποιηθεί με αφαίρεση του τσεκαρίσματος από την “κληροδοτημένη μέθοδο αλληλοτομίας” που βρίσκεται στις Προτιμήσεις Μελέτης > Κληροδότηση.

Όταν αυτό το κουτάκι κληροδότησης δεν είναι τσεκαρισμένο, οι αλληλοτομίες των μοντέλων σας μπορεί να φαίνονται διαφορετικές. Σας προτείνουμε να δείτε προσεκτικά το μοντέλο, να κάνετε τις απαραίτητες διορθώσεις της γεωμετρίας του μοντέλου και να ελέγξετε για προηγούμενες μικροδιασκευές που δεν είναι πλέον απαραίτητες (για παράδειγμα 2D αυτοκόλλητα ή ΠμΣ).

Υφιστάμενες αλληλοτομίες που δεν δημιουργούν γεωμετρική σύγκρουση στοιχείων, δεν θα "καθαρίζονται" αυτόματα. Εάν θέλετε να εφαρμοστούν σε αυτές οι αυτόματες αλληλοτομίες, ένας αριθμός δυνατοτήτων σας βοηθά να επιτύχετε "συγκρούσεις", και επομένως να εφαρμοστεί η λογική της αυτόματης αλληλοτομίας.

Δείτε: Συμβουλές για Καλύτερες Αλληλοτομίες σε Μελέτες εκ Μεταφοράς.

Τα νέα στοιχεία που τοποθετούνται και των οποίων οι συγκρούσεις μοντελοποιούνται με τη χρήση των νέων μεθόδων μοντελοποίησης, θα "καθαρίζουν" σύμφωνα με τη νέα λογική.

Συμβουλές για Καλύτερες Αλληλοτομίες σε Μελέτες εκ Μεταφοράς

Εάν έχετε μεταφέρει τη μελέτη σας στο ARCHICAD 22 και θέλετε να χρησιμοποιηθεί η νέα λογική αλληλοτομίας στο παλαιότερης έκδοσης μοντέλο σας, δείτε την ακόλουθη ενότητα για τεχνικές και δυνατότητες βελτιστοποίησης των αλληλοτομιών του μοντέλου σας.

Δείτε: Πώς θα Εξασφαλίσετε ότι τα Στοιχεία Συγκρούονται, ώστε να έχετε Καθαρότερη Σύνδεση.

Για περισσότερες πληροφορίες δείτε επίσης: Αλληλοτομίες Στοιχείου.
