Τόπος Μελέτης και Βορράς Μελέτης

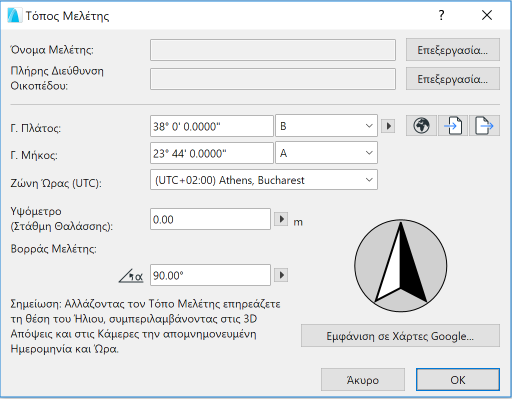

Χρησιμοποιήστε τον διάλογο Τόπος Μελέτης για να προσδιορίσετε την ταυτότητα της γεωγραφικής θέσης της μελέτης σας.
Ο διάλογος Τόπος Μελέτης είναι διαθέσιμος:
•από το Επιλογές > Προτιμήσεις Μελέτης > Τόπος Μελέτης

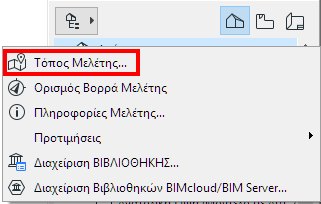

•από το θεματικό μενού του Ονόματος Μελέτης, στον Πλοηγό
Οι Ρυθμίσεις Τόπου είναι σημαντικές για:
•το τρέξιμο της λειτουργίας Ενεργειακή Αξιολόγηση
•τον υπολογισμό της θέσης του Ήλιου για τις 3D απόψεις, τις απόψεις κάμερας, τους φωτορεαλισμούς και τις Μελέτες Ηλιασμού
•τα στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ του ARCHICAD που αναφέρονται στην τιμή του Βορρά Μελέτης που ορίζετε εδώ.
Δείτε: ΒΟΡΡΑΣ Μελέτης.
•το add-on Google Earth Connection, που λαμβάνει υπόψη του το Υψόμετρο
Όνομα Μελέτης και Διεύθυνση
Τα δεδομένα για το Όνομα Μελέτης και τη Διεύθυνση Οικοπέδου λαμβάνονται από τον διάλογο Πληροφορίες Μελέτης.
Δείτε: Πληροφορίες Μελέτης.
Κάντε κλικ στο Επεξεργασία για να τροποποιήσετε αυτά τα δεδομένα, ανοίγοντας τον διάλογο Πληροφορίες Μελέτης.
Εισαγωγή Δεδομένων Τόπου
Εισάγετε το Γ. Πλάτος και το Γ. Μήκος του Τόπου Μελέτης.
•Για μέγιστη ακρίβεια (π.χ. για σκοπούς Ενεργειακής Αξιολόγησης), πρέπει να προσδιορίσετε και να συμπληρώσετε με ακρίβεια τα δεδομένα γεωγραφικού Πλάτους/Μήκους του τόπου της μελέτης σας.
•Κάντε κλικ στα αναδιπλούμενα μενού για να αλλάξετε μεταξύ Βόρειου και Νότιου Γ. Πλάτους και Ανατολικού και Δυτικού Γ. Μήκους.

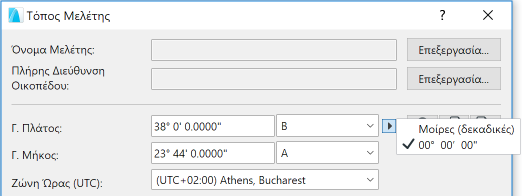

•Επιλέξτε τη μονάδα μέτρησης που θέλετε από το σχετικό μενού.
Διαλέξτε μία ζώνη ώρας στον Τόπο Μελέτης, που εκφράζεται ως μία θετική ή αρνητική απόκλιση από το UTC (Συντονισμένη Παγκόσμια Ώρα), μαζί με το όνομα της αντίστοιχης ζώνης ώρας .
Εισάγετε το υψόμετρο του τόπου μελέτης, στις μονάδες που θέλετε.
•Τα δεδομένα υψόμετρου χρησιμοποιούνται όταν η μελέτη εξάγεται σε διατάξεις SketchUp και Google Earth.
•Το Υψόμετρο χρησιμοποιείται επίσης ως η στάθμη αναφοράς Στάθμη Θαλάσσης της μελέτη σας, στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς).
Δείτε: SketchUp (.skp) και Google Earth (.kmz).
Χρήση Προκαθορισμένης Πόλης ως Δεδομένα Τόπου

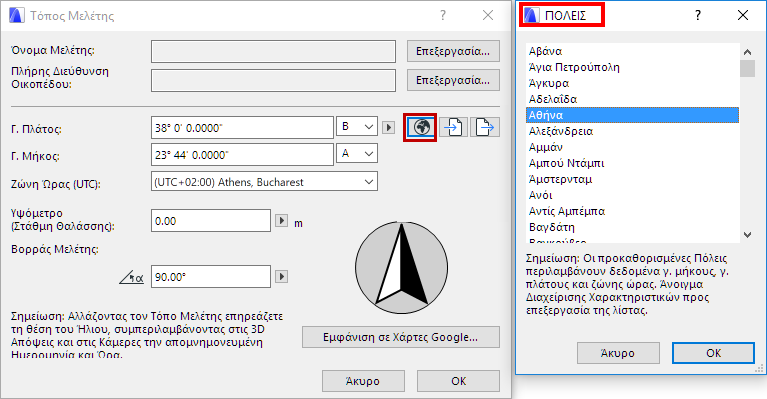

Ένας γρήγορος τρόπος για να εισάγετε δεδομένα τοποθεσίας, είναι να επιλέξετε μία προκαθορισμένη πόλη: κάντε κλικ στο εικονίδιο του πλανήτη για να ανοίξετε τις Πόλεις.
Σημείωση: Για να επεξεργαστείτε τη λίστα των προκαθορισμένων πόλεων και των συναφών δεδομένων, πηγαίνετε στο Επιλογές > Χαρακτηριστικά Στοιχείου > Διαχείριση Χαρακτηριστικών.
Δείτε: Διαχείριση Χαρακτηριστικών.
Η επιλογή μίας Πόλης έχει τα εξής αποτελέσματα:
•Συμπληρώνονται τα πεδία Γ. Πλάτος, Γ. Μήκος και Ζώνη Ώρας
•Ενημερώνει τη Θέση Ήλιου στις Ρυθμίσεις 3D Προβολής και τις Κάμερες
Δείτε επίσης: Θέση Ήλιου.
Σημείωση: Εντούτοις, για μέγιστη ακρίβεια, θα πρέπει να προτιμήσετε τα ακριβή δεδομένα γεωγραφικού Πλάτους/Μήκους του τόπου της μελέτης, αντί για εκείνα μίας προκαθορισμένης πόλης.
Χρήση του Χάρτες Google για Προβολή και Αναζήτηση Δεδομένων Τόπου
Με δεδομένο ότι έχετε μία σύνδεση στο διαδίκτυο: κάντε κλικ στο Εμφάνιση σε Χάρτες Google για να δείτε τον τόπο της μελέτης όπως ορίστηκε από τα δεδομένα γεωγραφικού Πλάτους/Μήκους.

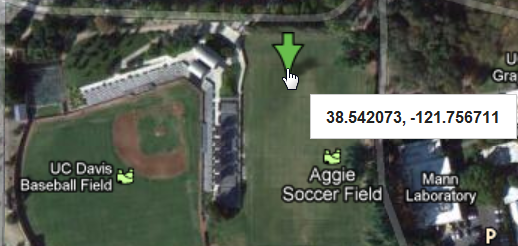

Για έρευνα των γεωγραφικών δεδομένων χρησιμοποιώντας τους Χάρτες Google, εστιάστε στον επιθυμητό τόπο. Κάντε δεξί-κλικ για να εμφανιστεί το θεματικό μενού και στη συνέχεια επιλέξτε “Τι είναι εδώ; (What’s Here)”, ώστε να δείτε (και να αντιγράψετε) τα δεδομένα γεωγραφικού Πλάτους/Μήκους.
Η τιμή του Βορρά της Μελέτης επηρεάζει τα εξής:
•Τους υπολογισμούς της Ενεργειακής Αξιολόγησης.
•Μερικά Σημάδια Εσωτερικής Όψης που περιλαμβάνουν κείμενο με την τιμή του Βορρά Μελέτης.
•Το αντικείμενο-σύμβολο Βορράς (της ΒΙΒΛΙΟΘΗΚΗΣ ARCHICAD), όταν τοποθετείται στη μελέτη, αντικατοπτρίζει την τιμή του Βορρά της Μελέτης. (Πρέπει να τσεκάρετε το κουτάκι “Σύμφωνα με ΒΟΡΡΑ Μελέτης” που είναι στις Ρυθμίσεις του αντικειμένου).
•Όταν χρησιμοποιείτε χαρτογραφικές μονάδες (Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Εργασίας), ο Βορράς της Παλέτας Συντεταγμένων και του Ιχνηλάτη, συμπίπτει με τον Βορρά αυτών των ρυθμίσεων.
•Το αζιμούθιο Ήλιου θα υπολογιστεί, σύμφωνα με τον Βορρά της Μελέτης (όπου η Ανατολή είναι στις 0.00 μοίρες).
Η Θέση Ήλιου ρυθμίζεται στις Ρυθμίσεις 3D Προβολής. Δείτε: Θέση Ήλιου.
Καθορισμός Βορρά Μελέτης
Εισάγετε εδώ ένα Αζιμούθιο (πυξίδα) για να προσανατολίσετε τη διεύθυνση του Βορρά της Μελέτης στο παράθυρο Κάτοψης ή σύρετε τον δείκτη της πυξίδας για να προσανατολίσετε γραφικά τον Βορρά της Μελέτης.

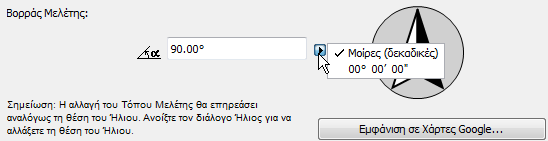

Από το πτυσσόμενο μενού, επιλέξτε τη μονάδα εμφάνισης του Βορρά Μελέτης.
Σημειώστε ότι η ακρίβεια αυτών των μονάδων εξαρτάται από την ακρίβεια που ορίστηκε για τις Μονάδες Μέτρησης Γωνιών στο Επιλογές > Μονάδες Εργασίας.
Γραφικός Καθορισμός Βορρά Μελέτης
•Κάντε κλικ στο Επιλογές > Προτιμήσεις Μελέτης > Ορισμός Βορρά Μελέτης, ή

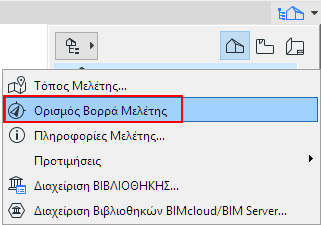

•Χρησιμοποιήστε την ίδια εντολή από το θεματικό μενού στο Όνομα Μελέτης του Πλοηγού (με δεδομένο ότι είναι ανοικτό το 3D Παράθυρο ή η Κάτοψη).

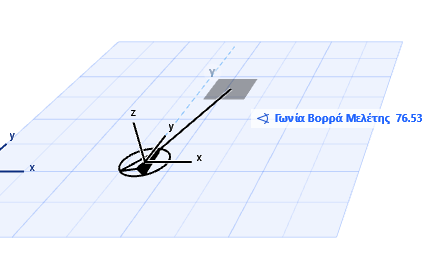

Στην Κάτοψη ή στο 3D παράθυρο, μετακινήστε τον δείκτη ώστε να ταυτιστεί με τον Βορρά της μελέτης.
Διαχείριση Δεδομένων Θέσης (XML, SketchUp, Google Earth)
Χρησιμοποιήστε τα πλήκτρα Εισαγωγή και Εξαγωγή για να διαχειριστείτε τις πληροφορίες που εμφανίζονται σε αυτόν τον διάλογο.
Υπάρχουν τρεις πιθανές διατάξεις: XML, Google Earth (.kmz) και SketchUp (.skp).
Και οι τρεις διατάξεις μπορούν να χρησιμοποιηθούν για να μεταφέρουν πληροφορίες μεταξύ μελετών ARCHICAD. Οι διατάξεις Google Earth και SketchUp επιτρέπουν επίσης στους χρήστες να ευθυγραμμίσουν τα μοντέλα ARCHICAD με μοντέλα από το SketchUp και το Google Earth.
•Η διάταξη XML απομνημονεύει και διαβάζει Γ. Μήκος και Γ. Πλάτος, διάταξη Εμφάνισης Γωνίας, Ζώνη Ώρας, Υψόμετρο και Μονάδα Ύψους, Διεύθυνση Βορρά και διάταξη Εμφάνισης.
•Η διάταξη Google Earth (.kmz) απομνημονεύει Γ. Μήκος, Γ. Πλάτος και Υψόμετρο ως απλό σημάδι θέσης. Η Εισαγωγή Λειτουργίας θα διαβάσει και δεδομένα Γ. Μήκους και Γ. Πλάτους από αρχεία .kmz που περιέχουν ένα απλό σημάδι θέσης. Το Υψόμετρο θα εισαχθεί αν είναι διατυπωμένο με την απόλυτη μέθοδο (όχι σχετική ή επί του εδάφους).
•Η διάταξη SketchUp (.skp) εξάγει και εισάγει Γ. Μήκος, Γ. Πλάτος, Υψόμετρο, διεύθυνση Βορρά και Ζώνη Ώρας. Τα δεδομένα Διεύθυνση Οικοπέδου, Πόλη και Διεύθυνση Οικοπέδου, Χώρα, εξάγονται αλλά ΔΕΝ εισάγονται).
Για περαιτέρω Πληροφορίες σχετικά με το SketchUp:
•εισαγωγή: δείτε SketchUp (.skp)
•συγχώνευση: δείτε Συγχώνευση Αρχείου SketchUp (.skp)
•εξαγωγή: δείτε SketchUp (.skp)
Για περαιτέρω Πληροφορίες σχετικά με το Google Earth:
•εισαγωγή: δείτε Google Earth (.kmz)
•συγχώνευση: δείτε Συγχώνευση Αρχείου Google Earth (.kmz)
•εξαγωγή: δείτε Google Earth (.kmz)
