Χρησιμοποιήστε τις εντολές στο Έγγραφο > Δημιουργική Απεικόνιση > Στοίχιση 3D Υφής για να ορίσετε τον προσανατολισμό και την αρχή των υφών του κατασκευαστικού στοιχείου στις 3D Απόψεις.
Αυτές οι εντολές είναι διαθέσιμες μόνο στο 3D Παράθυρο, σε επιλεγμένα κατασκευαστικά στοιχεία των οποίων το χαρακτηριστικό Επιφάνεια περιλαμβάνει την ανάθεση μίας Υφής (Επιλογές > Χαρακτηριστικά Στοιχείου > Επιφάνειες).
Για πρόσθετες επιλογές επεξεργασίας υφών των εδρών Μορφής, δείτε Αντιστοίχηση Υφής Μορφής και Στοίχιση.
Ορισμός Αρχής Υφής

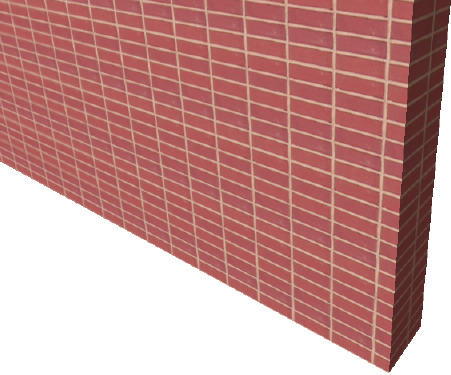

Σε αυτό το παράδειγμα, αρχικά η υφή του τοίχου δείχνει κάπως έτσι:
Για να επαναφέρετε την αρχή της υφής στη γωνία του τοίχου - ώστε το μοτίβο του τούβλου να αρχίζει από τη γωνία - κάντε τα εξής:
1.Επιλέξτε τον τοίχο
2.Χρησιμοποιήστε Έγγραφο > Δημιουργική Απεικόνιση > Στοίχιση 3D Υφής > Ορισμός Αρχής.

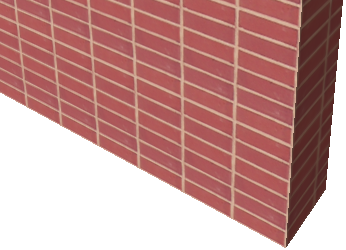

3.Κάντε κλικ στη γωνία και δείτε το αποτέλεσμα.
Η αρχή της υφής επηρεάζει όλες τις επιφάνειες του στοιχείου. Δηλαδή δεν μπορείτε να έχετε άλλη αρχή για την εσωτερική και άλλη αρχή για την εξωτερική επιφάνεια ενός τοίχου.
1.Επιλέξτε ένα ή περισσότερα στοιχεία.
2.Χρησιμοποιήστε Έγγραφο > Δημιουργική Απεικόνιση > Στοίχιση 3D Υφής > Ορισμός Διεύθυνσης.
3.Κάντε κλικ σε μία αυτόνομη επιφάνεια. Πρέπει να κάνετε κλικ σε μία επιφάνεια. (Κλικ στην ακμή ενός Τοίχου, μίας Πλάκας ή μίας Στέγης, ακυρώνει την ενέργεια).

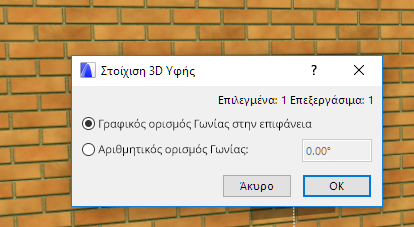

4.Στον διάλογο που ανοίγει, διαλέξτε μεταξύ αριθμητικού (πληκτρολόγιο) ή γραφικού (ποντίκι) προσδιορισμού της γωνίας της υφής. Κάντε κλικ στο OK.
5.Αν επιλέξετε να ορίσετε τη γωνία γραφικά, σχεδιάστε το επιθυμητό διάνυσμα για τον προσανατολισμό της υφής. Μπορείτε να έχετε έλξη από χαρ. σημεία του στοιχείου.
6.Αν ορίσετε τη γωνία αριθμητικά, θα εφαρμοστεί σε σχέση με τον αρχικό προσανατολισμό της Υφής και θα είναι μετρημένη αριστερόστροφα.

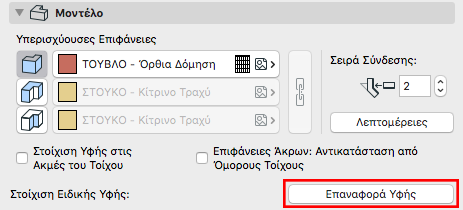

Για να επανέλθετε στις προκαθορισμένες ρυθμίσεις της Υφής, επιλέξτε το στοιχείο, ανοίξτε τον διάλογο ρυθμίσεών του και πηγαίνετε στο πάνελ Μοντέλο. Το κείμενο με πληροφορίες για την Ειδική Υφή είναι ενεργό. Κάντε κλικ στο κουμπί Επαναφορά Υφής για να απορρίψετε την προσαρμογή.
Μπορείτε επίσης να επιλέξετε αρκετά στοιχεία και μετά την εντολή Επαναφορά του ιεραρχικού μενού Έγγραφο > Δημιουργική Απεικόνιση > Στοίχιση 3D Υφής. Για να απορρίψετε όλες τις προσαρμογές των στοιχείων στο 3D Παράθυρο, μην επιλέξετε κανένα από αυτά αλλά επιλέξτε Έγγραφο > Δημιουργική Απεικόνιση > Στοίχιση 3D Υφής > Επαναφορά Όλων.
