Διαγραφή και Αντικατάσταση Χαρακτηριστικών σε ένα Μοντέλο

Όταν μεταφέρετε ένα αρχείο, χρησιμοποιείτε συγχώνευση αρχείου ή εργάζεστε με διασυνδέσεις, μπορεί να χρειαστεί να απαλλαγείτε από τα περιττά χαρακτηριστικά. Για πολλούς τύπους χαρακτηριστικών, μπορείτε να χρησιμοποιήσετε Διαγραφή και Αντικατάσταση σε ένα βήμα, για να αποφύγετε αγνοούμενα χαρακτηριστικά.

Η Διαγραφή και Αντικατάσταση είναι διαθέσιμη για τα εξής χαρακτηριστικά:

•Ριζόχαρτα

Δείτε: Διαγραφή Ριζόχαρτου / Μετάθεση Στοιχείων.

•Τύπους Γραμμών

•Τύπους Ράστερ

•Επιφάνειες

•Δομικά Υλικά

•Σύνθετες Δομές

•Διατομές

•Χρήσεις Χώρων

Για Διαγραφή και Αντικατάσταση ενός ή περισσότερων χαρακτηριστικών, κάντε ένα από τα εξής:

•Ανοίξτε τον αντίστοιχο διάλογό του (στο Επιλογές > Χαρακτηριστικά Στοιχείου)

•Ανοίξτε την καρτέλα του στη Διαχείριση Χαρακτηριστικών.

Επιλέξτε ένα ή περισσότερα χαρακτηριστικά από τη λίστα, και στη συνέχεια πατήστε Διαγραφή.

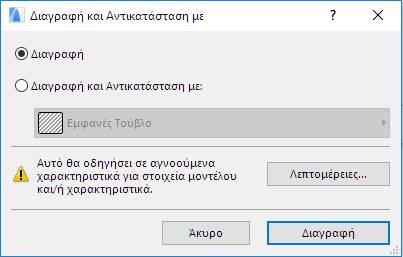

Έχετε δύο επιλογές:

•Διαγραφή. Μπορεί να οδηγήσει σε αγνοούμενα χαρακτηριστικά για στοιχεία μοντέλου ή για άλλα χαρακτηριστικά που χρησιμοποιούν το στοιχείο που διαγράφετε.

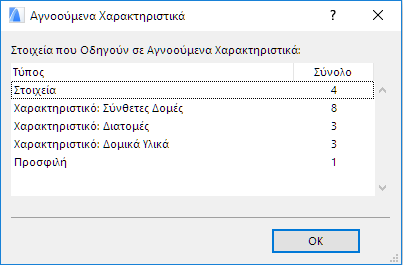

Σε μία τέτοια περίπτωση θα δείτε ένα εικονίδιο προειδοποίησης. Πατήστε Λεπτομέρειες για να δείτε τον αριθμό των στοιχείων και/ή των χαρακτηριστικών που θα έχουν “Αγνοούμενα” χαρακτηριστικά ως αποτέλεσμα της διαγραφής.

 Στο Teamwork, οι Λεπτομέρειες θα δείχνουν τον αριθμό των στοιχείων ή των χαρακτηριστικών που θα έχουν “Αγνοούμενα” χαρακτηριστικά, και τα οποία δεν είναι δεσμευμένα από εσάς.

•Διαγραφή και Αντικατάσταση.

Όταν διαγράφετε ένα χαρακτηριστικό, έχετε τη δυνατότητα να το αντικαταστήσετε με ένα άλλο. Διαλέξτε αυτή τη δυνατότητα, και επιλέξτε το χαρακτηριστικό αντικατάστασης.

Σημείωση: Στο Teamwork, η λίστα Λεπτομέρειες θα περιέχει μόνο στοιχεία και χαρακτηριστικά που εμφανίζονται ως “Αγνοούμενα”. Δεν θα περιλαμβάνει στοιχεία που θα έχουν ένα αγνοούμενο συστατικό στη Σύνθετη Δομή ή στη Διατομή τους. Αυτό οφείλεται στο ότι η Σύνθετη Δομή / Διατομή δεν αγνοείται, παρά μόνον ένα από τα συστατικά της. Εάν η λίστα Λεπτομέρειες εμφανίζει κάποιο χαρακτηριστικό, είναι σκόπιμο να ακυρώσετε τη Διαγραφή και Αντικατάσταση, να δεσμεύσετε τους διαλόγους αυτού του χαρακτηριστικού, και στη συνέχεια να επαναλάβετε τη διαδικασία Διαγραφή και Αντικατάσταση.

Δείτε το βίντεο

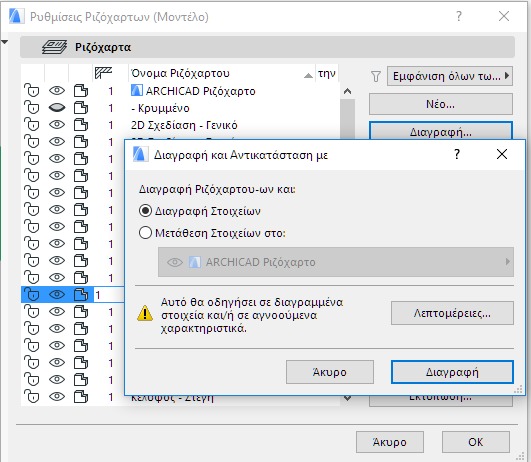

Διαγραφή Ριζόχαρτων και Μετάθεση Στοιχείων

Εάν διαγράψετε ένα ριζόχαρτο, έχετε τη δυνατότητα να μεταθέσετε τα στοιχεία του σε ένα άλλο ριζόχαρτο (αντί να χάσετε αυτά τα στοιχεία για πάντα).
