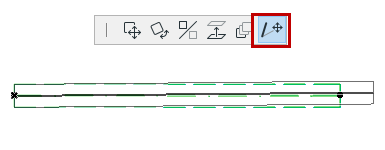

Συστολή/Διαστολή Δοκών
1.Επιλέξτε μία δοκό στην Κάτοψη ή στο 3D.
Σημείωση: Και οι Δοκοί υφίστανται Συστολή/Διαστολή στην Τομή, όταν η γραμμή αναφοράς της Δοκού είναι κάθετη στη γραμμή Τομής.
2.Κάντε κλικ σε ένα από τα ακραία (αρχή, πέρας) σημεία της Δοκού. Εμφανίζεται η βοηθητική παλέτα. Επιλέξτε το κατάλληλο εικονίδιο συστολής/διαστολής (ή συστολή/διαστολή μήκους).
3.Κάντε κλικ για να ορίσετε ένα νέο σημείο λήξης.
Εναλλακτικά, χρησιμοποιήστε Επεξεργασία > Αναμόρφωση > Συστολή/Διαστολή.

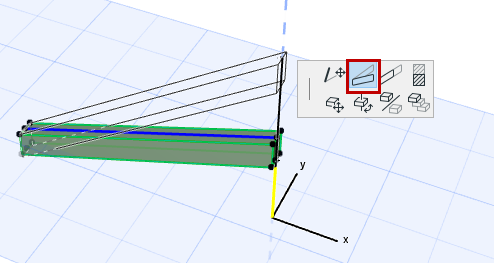

Τροποποίηση Γωνίας Κλίσης Κεκλιμένης Δοκού
1.Επιλέξτε την στην Κάτοψη ή στο 3D Παράθυρο.
2.Επιλέξτε την εντολή Αλλαγή γωνίας από τη ΜικροΠαλέτα.
3.Μετατοπίστε γραφικά τη Δοκό, ώστε να έχει την επιθυμητή γωνία κλίσης.
Για να καμπυλώσετε ή να ισιώσετε μία δοκό:
Δείτε: Καμπύλωμα/Ίσιωμα Πλευράς Στοιχείου.
Σημείωση: Δεν μπορείτε να καμπυλώσετε μία κεκλιμένη δοκό.
Για συστολή/διαστολή μίας καμπύλης δοκού:
Δείτε: Συστολή/Διαστολή Καμπύλης.
