Τύπος Σφήνας για Σφήνες Ίσης Πορείας

Ίσες Πορείες σημαίνει ότι όλες οι πορείες της Σκάλας είναι ίσες, τόσο των ευθύγραμμων όσο και των σφηνοειδών βαθμίδων.

Στις Ρυθμίσεις Σκάλας - Πάνελ Γεωμετρία και Τοποθέτηση:

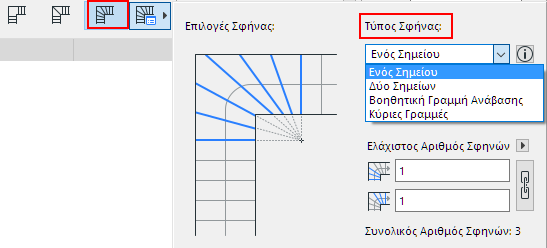

Διαλέξτε από το pop-up έναν από τους τέσσερις τύπους Σφηνών Ίσης Πορείας: Ενός Σημείου, Δύο Σημείων, Κύριες Γραμμές, και Βοηθητική Γραμμή Ανάβασης.

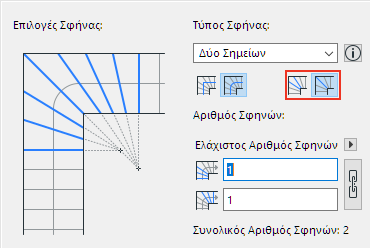

Κατά περίπτωση, για τον τύπο σφήνας, επιλέξτε Ρίχτι ή Πάτημα στο Μέσον:

Σφηνοειδής Ίσων Πορειών: Κατασκευή με Ρίχτι ή Πάτημα στο Μέσον

Όλες, εκτός της μεθόδου Ενός Σημείου έχουν δύο εκδόσεις, ανάλογα με το εάν το κέντρο του Σφηνοειδούς τμήματος είναι ένα Ρίχτι ή ένα Πάτημα.

Μέθοδος Ενός Σημείου

Μέθοδος Δύο Σημείων

Ρίχτι στο μέσον

Πάτημα στο μέσον

Μέθοδος Κύριων Γραμμών

Μέθοδος Βοηθητικής Γραμμής Ανάβασης

Ρίχτι στο μέσον

Πάτημα στο μέσον

Ρίχτι στο μέσον

Πάτημα στο μέσον

Κάθε μέθοδος περιγράφεται παρακάτω:

Μέθοδος Ενός Σημείου

Μέθοδος Δύο Σημείων - Ρίχτι στο Μέσον

Μέθοδος Δύο Σημείων - Πάτημα στο Μέσον

Μέθοδος Κύριων Γραμμών - Ρίχτι στο Μέσον

Μέθοδος Κύριων Γραμμών - Πάτημα στο Μέσον

Μέθοδος Βοηθητικής Γραμμής Ανάβασης - Ρίχτι στο Μέσον

Μέθοδος Βοηθητικής Γραμμής Ανάβασης - Πάτημα στο Μέσον

Μέθοδος Ενός Σημείου

1.Οι ίσες πορείες μετριούνται κατά μήκος της γραμμής ανάβασης, αρχίζοντας από το κάτω μέρος της σκάλας. Η πλησιέστερη πορεία στο σημείο στροφής θεωρείται ως το Κεντρικό Πάτημα του Σφηνοειδούς τμήματος.

2.Οι γραμμές Αρχής και Πέρατος του Σφηνοειδούς τμήματος – με άλλα λόγια, η τελευταία και η πρώτη ευθύγραμμη βαθμίδα – κατασκευάζονται, βάσει της παραμέτρου Αριθμός Σφηνοειδών Βαθμίδων.

3.Οι γραμμές Αρχής και Πέρατος επεκτείνονται, το σημείο τομής τους σχηματίζει το κέντρο του Σφηνοειδούς τμήματος.

4.Τα σημεία ίσης πορείας, που μετριούνται κατά μήκος της γραμμής ανάβασης, συνδέονται με το κέντρο και αυτές οι γραμμές σχηματίζουν τα Ρίχτια των σφηνοειδών βαθμίδων.

Μέθοδος Δύο Σημείων - Ρίχτι στο Μέσον

1.Το Κέντρο του Σφηνοειδούς τμήματος κατασκευάζεται ως εξής:

–Στη διχοτόμο της γωνίας στροφής κατασκευάζεται ένα Ρίχτι.

2.Μετριούνται ίσες πορείες κατά μήκος της γραμμής ανάβασης, και στις δύο κατευθύνσεις, αρχίζοντας από το σημείο τομής της διχοτόμου και της γραμμής ανάβασης.

3.Οι γραμμές Αρχής και Πέρατος του Σφηνοειδούς τμήματος – με άλλα λόγια, η τελευταία και η πρώτη ευθύγραμμη βαθμίδα – κατασκευάζονται, βάσει της παραμέτρου Αριθμός Σφηνοειδών Βαθμίδων.

4.Οι γραμμές Αρχής και Πέρατος επεκτείνονται, τα σημεία τομής τους με τη διχοτόμο σχηματίζουν τα δύο κέντρα του Σφηνοειδούς τμήματος.

5.Τα σημεία ίσης πορείας, που μετριούνται κατά μήκος της γραμμής ανάβασης, συνδέονται με το αντίστοιχο κέντρο. Αυτές οι γραμμές σχηματίζουν τα Ρίχτια των σφηνοειδών βαθμίδων.

Μέθοδος Δύο Σημείων - Πάτημα στο Μέσον

1.Το Κέντρο του Σφηνοειδούς τμήματος κατασκευάζεται ως εξής:

–Μία Πορεία μετριέται κατά μήκος της γραμμής ανάβασης, συμμετρικά ως προς τη διχοτόμο της γωνίας στροφής.

–Η τιμή Ελάχιστου Πλάτους του Κωνικού Πατήματος μετριέται στο εσωτερικό ίχνος της στροφής, συμμετρικά ως προς τη διχοτόμο.

–Τα σημεία στο εσωτερικό ίχνος και τα σημεία στη γραμμή ανάβασης καθορίζουν το Κεντρικό Πάτημα.

2.Μετριούνται ίσες πορείες κατά μήκος της γραμμής ανάβασης, αρχίζοντας από τα σημεία τομής των πλευρών του Κεντρικού Πατήματος και της γραμμής ανάβασης.

4.Οι γραμμές Αρχής και Πέρατος επεκτείνονται. Επίσης, επεκτείνονται οι πλευρές του Κεντρικού Πατήματος. Τα σημεία τομής αυτών των γραμμών σχηματίζουν τα δύο κέντρα του Σφηνοειδούς τμήματος.

Μέθοδος Κύριων Γραμμών - Ρίχτι στο Μέσον

1.Το Κέντρο του Σφηνοειδούς τμήματος κατασκευάζεται ως εξής:

–Στη διχοτόμο της γωνίας στροφής κατασκευάζεται ένα Ρίχτι.

–Μετριούνται ίσες πορείες κατά μήκος της γραμμής ανάβασης, και στις δύο κατευθύνσεις, αρχίζοντας από το σημείο τομής της διχοτόμου και της γραμμής ανάβασης.

–Η τιμή Ελάχιστου Πλάτους του Κωνικού Πατήματος μετριέται στο εσωτερικό ίχνος της στροφής, και στις δύο κατευθύνσεις.

–Τα σημεία στο εσωτερικό ίχνος και τα σημεία στη γραμμή ανάβασης καθορίζουν τα δύο Κεντρικά Πατήματα.

2.Μετριούνται ίσες πορείες κατά μήκος της γραμμής ανάβασης, και στις δύο κατευθύνσεις, αρχίζοντας από τα Κεντρικά Πατήματα.

4.Οι γραμμές Αρχής και Πέρατος (οι Κύριες Γραμμές) επεκτείνονται. Επίσης, επεκτείνονται οι πλευρές των δύο Κεντρικών Πατημάτων.

5.Τα σημεία τομής της Πρώτης Πλευράς του Κεντρικού Πατήματος και της Διχοτόμου με τη γραμμή Αρχής καθορίζουν την απόσταση X.

6.Η απόσταση X μετριέται πολλές φορές κατά μήκος της γραμμής Αρχής. Αυτά τα σημεία συνδέονται με τα αντίστοιχα σημεία ίσης πορείας, μετρημένης κατά μήκος της γραμμής ανάβασης. Αυτές οι γραμμές σχηματίζουν τα ρίχτια του πρώτου μισού (αρχή) του σφηνοειδούς τμήματος.

7.Τα σημεία τομής της Τελευταίας Πλευράς του Κεντρικού Πατήματος και της Διχοτόμου με τη γραμμή Πέρατος καθορίζουν την απόσταση Υ.

8.Η απόσταση Υ μετριέται πολλές φορές κατά μήκος της γραμμής Πέρατος. Αυτά τα σημεία συνδέονται με τα αντίστοιχα σημεία ίσης πορείας, μετρημένης κατά μήκος της γραμμής ανάβασης. Αυτές οι γραμμές σχηματίζουν τα ρίχτια του δεύτερου μισού (πέρας) του σφηνοειδούς τμήματος.

Μέθοδος Κύριων Γραμμών - Πάτημα στο Μέσον

1.Το Κέντρο του Σφηνοειδούς τμήματος κατασκευάζεται ως εξής:

–Μία Πορεία μετριέται κατά μήκος της γραμμής ανάβασης, συμμετρικά ως προς τη διχοτόμο της γωνίας στροφής.

–Τα σημεία στο εσωτερικό ίχνος και τα σημεία στη γραμμή ανάβασης καθορίζουν το Κεντρικό Πάτημα.

2.Μετριούνται ίσες πορείες κατά μήκος της γραμμής ανάβασης, και στις δύο κατευθύνσεις, αρχίζοντας από το Κεντρικό Πάτημα.

4.Οι γραμμές Αρχής και Πέρατος (οι Κύριες Γραμμές) επεκτείνονται. Επίσης, επεκτείνονται οι πλευρές του Κεντρικού Πατήματος.

5.Τα σημεία τομής των Πλευρών του Κεντρικού Πατήματος και της γραμμής Αρχής καθορίζουν την απόσταση X.

7.Τα σημεία τομής των Πλευρών του Κεντρικού Πατήματος και της γραμμής Πέρατος καθορίζουν την απόσταση Υ.

Μέθοδος Βοηθητικής Γραμμής Ανάβασης - Ρίχτι στο Μέσον

1.Το Κέντρο του Σφηνοειδούς τμήματος κατασκευάζεται ως εξής:

–Στη διχοτόμο της γωνίας στροφής κατασκευάζεται ένα Ρίχτι.

–Η Βοηθητική Γραμμή Ανάβασης κατασκευάζεται, αποκλίνοντας τη Γραμμή Ανάβασης 200mm από το εσωτερικό ίχνος.

–2/3 της Πορείας μετριούνται κατά μήκος της Βοηθητικής Γραμμής Ανάβασης, και στις δύο κατευθύνσεις.

–Τα σημεία στη γραμμή ανάβασης και τα σημεία στην Βοηθητική Γραμμή Ανάβασης καθορίζουν δύο Κεντρικά Πατήματα.

5.Το μήκος Πορείας μετριέται πολλές φορές κατά μήκος της γραμμής Αρχής, αρχίζοντας από το σημείο τομής της Πρώτης Πλευράς του Κεντρικού Πατήματος και της γραμμής Αρχής.

6.Αυτά τα σημεία συνδέονται με τα αντίστοιχα σημεία ίσης πορείας, μετρημένης κατά μήκος της γραμμής ανάβασης. Αυτές οι γραμμές σχηματίζουν τα ρίχτια του πρώτου μισού (αρχή) του σφηνοειδούς τμήματος.

7.Το μήκος Πορείας μετριέται πολλές φορές κατά μήκος της γραμμής Πέρατος, αρχίζοντας από το σημείο τομής της Τελευταίας Πλευράς του Κεντρικού Πατήματος και της γραμμής Πέρατος.

8.Αυτά τα σημεία συνδέονται με τα αντίστοιχα σημεία ίσης πορείας, μετρημένης κατά μήκος της γραμμής ανάβασης. Αυτές οι γραμμές σχηματίζουν τα ρίχτια του δεύτερου μισού (πέρας) του σφηνοειδούς τμήματος.

Μέθοδος Βοηθητικής Γραμμής Ανάβασης - Πάτημα στο Μέσον

1.Το Κέντρο του Σφηνοειδούς τμήματος κατασκευάζεται ως εξής:

–Μία Πορεία μετριέται κατά μήκος της γραμμής ανάβασης, συμμετρικά ως προς τη διχοτόμο της γωνίας στροφής.

–Η Βοηθητική Γραμμή Ανάβασης κατασκευάζεται, αποκλίνοντας τη Γραμμή Ανάβασης 200mm από το εσωτερικό ίχνος.

–1/2 της Πορείας μετριέται κατά μήκος της Βοηθητικής Γραμμής Ανάβασης, συμμετρικά ως προς τη διχοτόμο της γωνίας στροφής.

–Τα σημεία στη γραμμή ανάβασης και τα σημεία στην Βοηθητική Γραμμή Ανάβασης καθορίζουν το Κεντρικό Πάτημα.

Σφηνοειδή Τμήματα

Στην περίπτωση ενός Σφηνοειδούς Τμήματος, το μέσον του Σφηνοειδούς μέρους της γραμμής ανάβασης θεωρείται ως το σημείο αρχής των Σφηνών.

•Η Διχοτόμο κατασκευάζεται ως η κάθετος στη γραμμή ανάβασης που διέρχεται από αυτό το σημείο.

•Οι Ίσες Πορείες μετριούνται, αρχίζοντας από αυτό το σημείο.

•Τα Ελάχιστα Πλάτη Κωνικών Πατημάτων μετριούνται, αρχίζοντας από την προβολή αυτού του σημείου στο εσωτερικό ίχνος.
