Ρυθμίσεις Σκάλας: Κανόνες και Πρότυπα

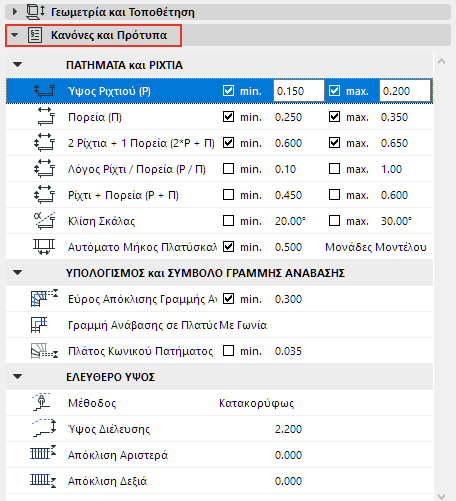

Χρησιμοποιήστε αυτό το πάνελ της σελίδας των κύριων Ρυθμίσεων Σκάλας για να ρυθμίσετε προαιρετικά εύρη προτιμητέων τιμών για μεταβλητές της γεωμετρίας της Σκάλας, π.χ. για να ακολουθεί τοπικούς κανονισμούς Σκάλας.
Κατά την εισαγωγή Σκάλας, το ARCHICAD θα δημιουργήσει αυτόματα μία Σκάλα που συμμορφώνεται με τους Κανόνες και τα Πρότυπα που ορίζετε εδώ.
ΠΑΤΗΜΑΤΑ και ΡΙΧΤΙΑ
Αυτές οι τιμές καθορίζουν το εύρος των πιθανών τιμών εισαγωγής στο Πάνελ Γεωμετρία και Τοποθέτηση - για παράδειγμα, δεν μπορείτε να εισάγετε ένα Ύψος Ριχτιού μικρότερο από το ελάχιστο που ορίσατε στους Κανόνες και Πρότυπα.
Σε περίπτωση που οι Κανόνες και τα Πρότυπα που ορίσατε έρχονται σε αντίθεση με την γεωμετρία Σκάλας που εισάγετε γραφικά ή μέσα από τους διαλόγους Ρυθμίσεων, το ARCHICAD θα προτείνει αυτομάτως εναλλακτικές λύσεις και θα σας επιτρέψει να διαλέξετε μία από αυτές.
Δείτε: Επιλογές Αυτόματης “Επίλυσης” για Επίλυση Διενέξεων Γεωμετρίας.
Υπολογισμός και Σύμβολο Γραμμής Ανάβασης
Το Εύρος Απόκλισης Γραμμής Ανάβασης που ορίστηκε εδώ περιορίζει τις τιμές που μπορείτε να εισάγετε κατά τον καθορισμό μίας απόκλισης της Υπολογσθείσας Γραμμής Ανάβασης.
Δείτε: Απόκλιση Γραμμής Ανάβασης σε Στροφή (Σφηνοειδής Ίσων Πορειών).
Ορίστε τους κανόνες (ελάχιστο ύψος, απόκλιση από πλευρές Σκάλας) για να εμφανιστεί ένα σύμβολο Ελεύθερου Ύψους στο 3D και στην Τομή/Όψη. Επιλέξτε τον ορισμό τους ύψους είτε κατακορύφως, είτε καθέτως στη γραμμή ανάβασης.
Ενεργοποιήστε ή μη την εμφάνιση του Ελεύθερου Ύψους στις Επιλογές Άποψης Μοντέλου.
Δείτε: Επιλογές Άποψης Μοντέλου για Σκάλες.
Μπορείτε να εκτελέσετε την Ανίχνευση Συγκρούσεων για τον εντοπισμό συγκρούσεων του ελεύθερου ύψους.
Δείτε: Ανίχνευση Σύγκρουσης.
Αποθήκευση Κανόνων και Προτύπων στο Υπόδειγμα Μελέτης
Οι ρυθμίσεις Κανόνων και Προτύπων είναι μέρος ενός αρχείου Υποδείγματος ARCHICAD. Επομένως, μπορείτε να διαμορφώνετε εδώ ρυθμίσεις συγκεκριμένης εταιρείας και/ή περιοχής, και να τις χρησιμοποιείτε πάλι, μέσω ενός υποδείγματος, σε οποιονδήποτε αριθμό μελετών.
Κανόνες και Πρότυπα Σκάλας: Προτιμήσεις Μελέτης
Χρησιμοποιήστε τα εικονίδια Ορατότητας (εμφάνιση/κρύψιμο) στο Επιλογές > Προτιμήσεις > Κανόνες και Πρότυπα Σκάλας για εμφάνιση ή κρύψιμο συγκεκριμένων κανόνων για τη μελέτη σας.
Οποιοδήποτε στοιχείο είναι ρυθμισμένο να είναι κρυφό (στις Προτιμήσεις) δεν θα εμφανίζεται στο πάνελ Κανόνες και Πρότυπα των Ρυθμίσεων Σκάλας, με την προϋπόθεση ότι ο κανόνας δεν είναι σε χρήση.
Εάν κρύψετε ένα όνομα Κανόνα Σκάλας στις Προτιμήσεις Μελέτης, και ο Κανόνας συνεχίζει να εμφανίζεται στο πάνελ Κανόνες και Πρότυπα των Ρυθμίσεων Σκάλας, υπάρχει κάποιος λόγος για αυτό:
•Ο Κανόνας έχει τιμές που του ανατέθηκαν (για να διορθωθεί αυτό, μη τσεκάρετε τις Min/Max τιμές για τον Κανόνα στις Ρυθμίσεις Σκάλας), ή
•Ο Κανόνας χρησιμοποιείται από μία υφιστάμενη Σκάλα της μελέτης
