Στο ARCHICAD, τα Υποστυλώματα αποτελούνται από δύο συστατικά: τον φέροντα πυρήνα και την προαιρετική επικάλυψη που προσομοιώνει πυροπροστασία ή άλλες προστατευτικές επικαλύψεις του πυρήνα.
•Η επικάλυψη έχει το δικό της δομικό υλικό, και επομένως τη δική της προτεραιότητα αλληλοτομίας.

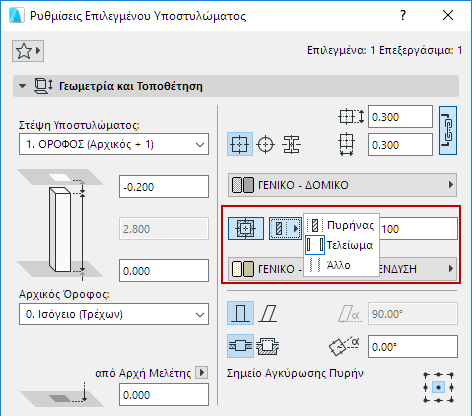

•Το συστατικό επικάλυψη μπορεί να οριστεί ως “πυρήνας”, “τελείωμα” ή “άλλο”, στις Ρυθμίσεις του Εργαλείου Υποστύλωμα.
Οι ρυθμίσεις σας για τη Μερική Εμφάνιση Δομής θα λάβουν υπόψη τους τον ορισμό της επικάλυψης και στις δύο απόψεις, 2D και 3D.
Δείτε: Μερική Εμφάνιση Δομής.

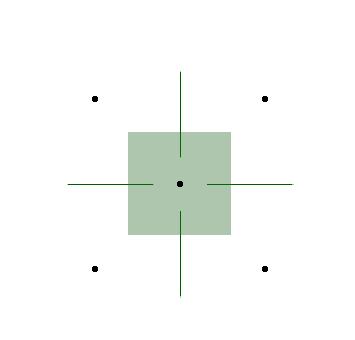

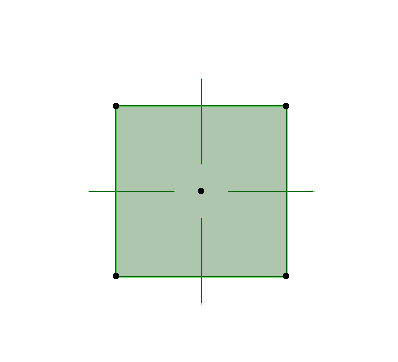

Υποστύλωμα με επικάλυψη, με διάφορες ρυθμίσεις Μερικής Εμφάνισης Δομής. Η επικάλυψη καθορίστηκε ως ένα “Τελείωμα”:

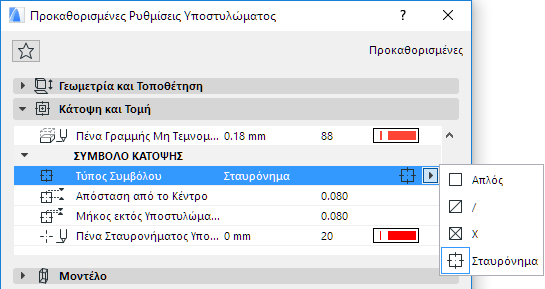

Οι επιλογές για το Σύμβολο κάτοψης (Ρυθμίσεις Εργαλείου Υποστυλώματος - Πάνελ Κάτοψη και Τομή) αναφέρονται στο σύμβολο του υποστυλώματος (Απλό, /, X ή Σταυρόνημα).

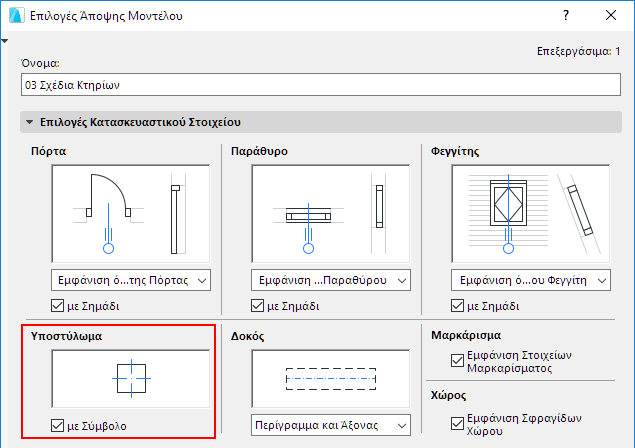

Η εμφάνιση των συμβόλων κάτοψης όλων των υποστυλωμάτων ανά άποψη μπορεί να ενεργοποιείται ή όχι με το κουτάκι τσεκαρίσματος Σύμβολο Υποστυλώματος στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.
