Επιλογή και Τροποποίηση Οπών Δοκού

Τροποποίηση Μονής Οπής

1.Κάντε μία από τις ακόλουθες ενέργειες:

•Με ενεργό το εργαλείο Βέλος, κάντε κλικ στο κέντρο της οπής.

•Με ενεργό οποιοδήποτε άλλο εργαλείο, κάντε Shift-κλικ στο κέντρο της οπής.

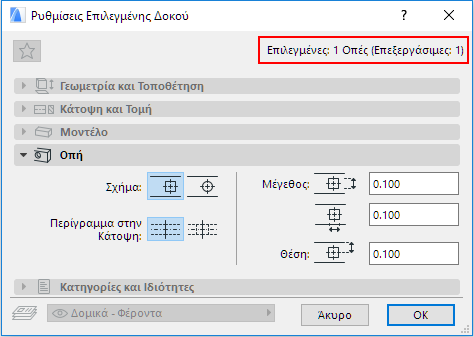

2.Ανοίξτε Ρυθμίσεις Επιλογής Δοκού - Πάνελ Οπή, για να τροποποιήσετε το σχήμα και το μέγεθος της επιλεγμένης οπής (ή χρησιμοποιήστε τους ελέγχους στην Παλέτα Πληροφοριών).

3.Κατά περίπτωση, αλλάξτε γραφικά τη θέση της οπής:

•Μετακινήστε μία οπή πλευρικά, κατά μήκος της Δοκού (Κάτοψη ή 3D)

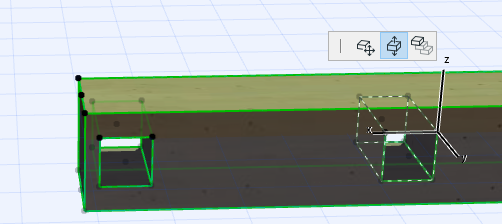

•Μετακινήστε μία οπή πάνω και κάτω, κατά μήκος του άξονα Z (3D)

Τροποποίηση Όλων των Οπών

1.Επιλέξτε τη Δοκό. Επιλέγονται μαζί και όλες οι οπές της Δοκού.

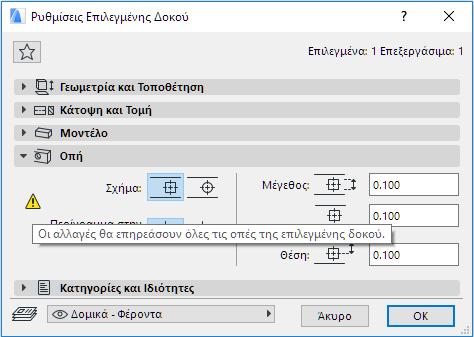

2.Ανοίξτε Ρυθμίσεις Επιλογής Δοκού - Πάνελ Οπή, για να τροποποιήσετε ταυτόχρονα όλες τις οπές της Δοκού (ή χρησιμοποιήστε τους ελέγχους της Παλέτας Πληροφοριών).

Οπές σε Καμπύλες Δοκούς

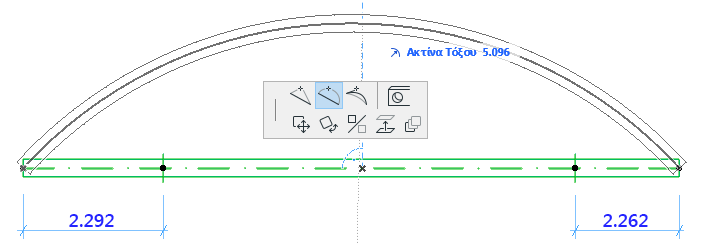

Ας υποθέσουμε ότι έχετε τοποθετήσει οπές σε μία ευθύγραμμη δοκό (στις δεδομένες αποστάσεις από τα δύο άκρα της δοκού), και στη συνέχεια καμπυλώνετε τη δοκό (όπως στην παρακάτω εικόνα).

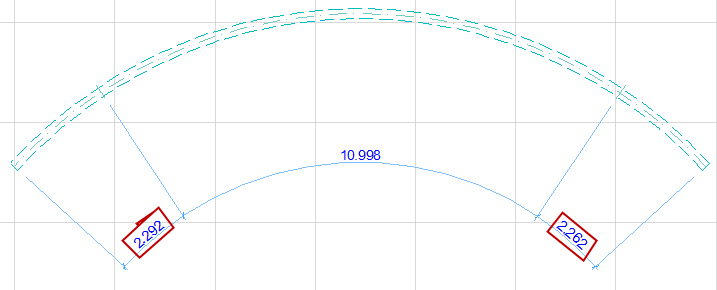

Ο διάλογος Θέση Οπών Δοκού σας επιτρέπει να επιλέξετε τον τρόπο χειρισμού των νέων θέσεων των οπών στην καμπύλη δοκό:

Διατήρηση απόστασης: Αυτή η επιλογή θα εξασφαλίσει ότι η απόσταση των οπών από το πλησιέστερο άκρο της δοκού (μετρημένη κατά μήκος του κεντρικού τόξου της δοκού) παραμένει αμετάβλητη.

Διατήρηση αναλογίας: Αυτή η επιλογή θα διατηρήσει σταθερή τη θέση των οπών σε σχέση με το μήκος της δοκού.
