Χρησιμοποιήστε το pop-up Εμφάνιση σε Ορόφους του Πάνελ Κάτοψη και Τομή στις Ρυθμίσεις Εργαλείου, για να ελέγξετε την εμφάνιση των κατασκευαστικών στοιχείων στους ορόφους. Επιλέξτε εάν το στοιχείο θα εμφανίζεται σε κάθε όροφο από τον οποίο διέρχεται ή μόνο σε επιλεγμένους ορόφους.
Οι διαθέσιμες επιλογές “Εμφάνιση σε Ορόφους” διαφέρουν ανάλογα με το κατασκευαστικό στοιχείο, όπως θα αναφερθεί παρακάτω.

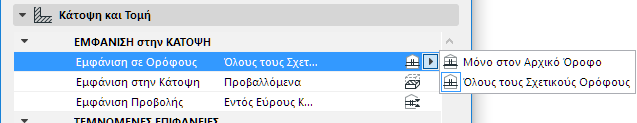

Τοίχος, Τοιχοπέτασμα, Υποστύλωμα:
•Όλους τους Σχετικούς Ορόφους: Το στοιχείο θα είναι ορατό και επεξεργάσιμο σε όλους τους ορόφους που εκτείνεται. Όταν είναι διαθέσιμη, τις περισσότερες φορές, είναι η προτιμητέα επιλογή.
•Μόνο στον Αρχικό Όροφο: Το στοιχείο θα φαίνεται μόνο στον αρχικό του όροφο.
Δείτε: Αρχικός Όροφος.

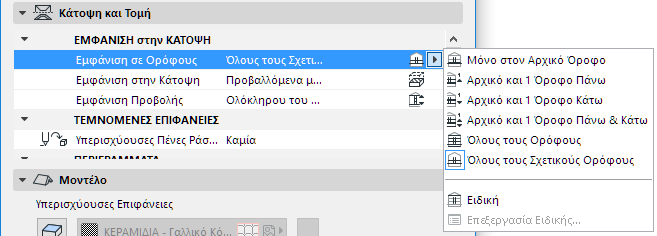

Στέγη, Μορφή, Κέλυφος
•Μόνο στον Αρχικό Όροφο: Το στοιχείο θα φαίνεται μόνο στον αρχικό του όροφο. Αν το στοιχείο σχεδιάζεται ώστε να μην εκτείνεται φυσικά στον όροφο που ανήκει, τότε ο μόνος τρόπος για να φαίνεται στην Κάτοψη είναι να ορίσετε το Εμφάνιση στην Κάτοψη, σε μία από τις συμβολικές επιλογές: Συμβολική Τομή, Μόνο Περιγράμματα, Υπερκείμενα Όλα.
•Αρχικό και 1 Όροφο Πάνω και/ή Κάτω: Το στοιχείο θα είναι ορατό στον Αρχικό του Όροφο, συν 1 όροφο πιο πάνω και/ή πιο κάτω.
•Όλους τους Ορόφους: Το περίγραμμα του στοιχείου - ανεξάρτητα από τη θέση του - θα εμφανίζεται σε κάθε όροφο της μελέτης.
•Όλους τους Σχετικούς Ορόφους: Το στοιχείο θα είναι ορατό και επεξεργάσιμο σε όλους τους ορόφους που εκτείνεται.
•Ειδική: Επιλέξτε την, αν θέλετε να ορίσετε ξεχωριστούς συνδυασμούς εμφάνισης για το περίγραμμα και το ράστερ του στοιχείου. Εμφανίζεται ο διάλογος Εμφάνιση σε Ορόφους - Ειδικές Ρυθμίσεις, όπου για το περίγραμμα και το ράστερ του στοιχείου μπορείτε να ορίσετε ξεχωριστές επιλογές εμφάνισης σε ορόφους. (Μόλις καθορίσετε αυτές τις Ειδικές Ρυθμίσεις, για να τις επεξεργαστείτε, χρησιμοποιήστε την επιλογή Επεξεργασία Ειδικής).

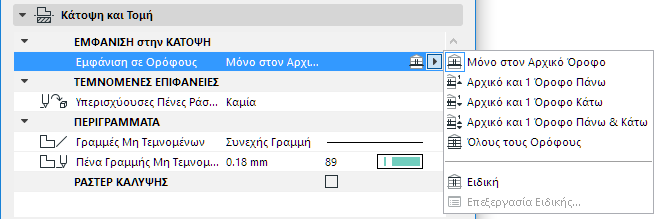

Πλάκα, Ανάγλυφο
Για μία Πλάκα ή Ανάγλυφο, είναι διαθέσιμες οι εξής επιλογές. (Δεν υπάρχει η επιλογή σε Όλους τους Σχετικούς Ορόφους, επειδή δεν υπάρχουν εκδόσεις πολλών ορόφων αυτών των στοιχείων):
•Μόνο στον Αρχικό Όροφο: Η Πλάκα ή το Ανάγλυφο θα φαίνονται μόνο στον αρχικό τους όροφο.
•Αρχικό και 1 Όροφο Πάνω και/ή Κάτω
•Όλους τους Ορόφους: Το περίγραμμα ολόκληρης της πλάκας θα εμφανίζεται σε όλους τους ορόφους της μελέτης.
Δείτε επίσης: Τύποι Γραμμής των Κατασκευαστικών Στοιχείων που Εμφανίζονται στους Άλλους Ορόφους.
•Ειδική: Επιλέξτε την, αν θέλετε να ορίσετε ξεχωριστούς συνδυασμούς εμφάνισης για το περίγραμμα και το ράστερ Στέγης/Κελύφους. Εμφανίζεται ο διάλογος Εμφάνιση σε Ορόφους - Ειδικές Ρυθμίσεις, όπου για το περίγραμμα και το ράστερ της στέγης μπορείτε να ορίσετε ξεχωριστές επιλογές εμφάνισης σε ορόφους. (Μόλις καθορίσετε αυτές τις Ειδικές Ρυθμίσεις, για να τις επεξεργαστείτε, χρησιμοποιήστε την επιλογή Επεξεργασία Ειδικής).

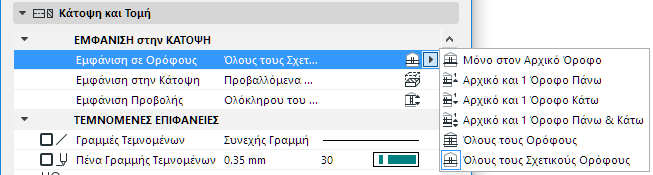

Δοκός
Για τις Δοκούς είναι διαθέσιμες οι εξής επιλογές:

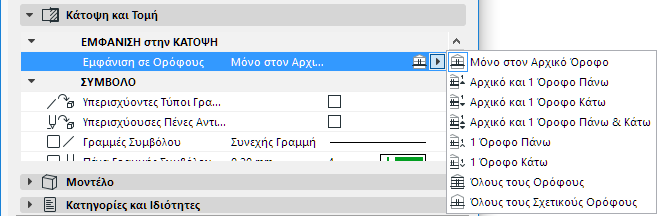

ΑΝΤΙΚΕΙΜΕΝΑ
Τα Αντικείμενα έχουν μία κοινή επιλογή εμφάνισης: 1 Όροφο Πάνω και 1 Όροφο Κάτω. Με αυτόν τον τρόπο, μπορείτε προαιρετικά να μην εμφανίζετε καθόλου αυτά τα στοιχεία στον Όροφο που Ανήκουν.
Σκάλα και Κιγκλίδωμα
Οι Διατάξεις Σκάλας και Κιγκλιδώματος ελέγχονται από τις Επιλογές Άποψης Μοντέλου καθώς και από τους διαλόγους Ρυθμίσεών τους.
Δείτε το Εμφάνιση: Κάτοψη/Σχέδιο Οροφής (Ρυθμίσεις Σκάλας) και το Επιλογές Άποψης Μοντέλου για Σκάλες.
Τύποι Γραμμής των Κατασκευαστικών Στοιχείων που Εμφανίζονται στους Άλλους Ορόφους
Για Πλάκες, Ανάγλυφα, ορισμένα Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ: Το περίγραμμα του στοιχείου σε απόμακρους ορόφους θα εμφανίζεται με τον τύπο γραμμής που έχει επιλεγεί στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση.
