Ορισμός Εύρους Εμφάνισης Προβαλλόμενων Στοιχείου (Εμφάνιση Προβολής)

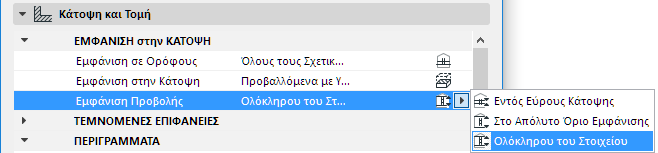

Το pop-up Εμφάνιση Προβολής παρέχει επιλογές για ρύθμιση του εύρους εντός του οποίου ένα πολυώροφο στοιχείο (Τοίχος, Τοιχοπέτασμα, Υποστύλωμα, Δοκός, Στέγη) θα πρέπει να εμφανίζεται. Επομένως, αυτός ο έλεγχος είναι διαθέσιμος μόνο όταν η Εμφάνιση στην Κάτοψη του στοιχείου ορίζεται (με το pop-up Εμφάνιση στην Κάτοψη) σε “Προβαλλόμενα” ή “Προβαλλόμενα με Υπερκείμενα”.

•Ολόκληρου του Στοιχείου (αρχική ρύθμιση): Το στοιχείο θα εμφανίζεται σε όλους τους ορόφους που εκτείνεται.

Εντούτοις, πιθανόν να μην προτιμάτε την εμφάνιση ολόκληρου του στοιχείου.

Σε αυτήν την περίπτωση, στο pop-up Εμφάνιση Προβολής, έχετε δύο άλλους τρόπους να ορίσετε την εμφάνιση του στοιχείου:

1.Εντός Εύρους Κάτοψης: Το στοιχείο θα εμφανίζεται σε μία σειρά από ορόφους (τον τρέχοντα όροφο, συν έναν αριθμό ορόφων πάνω και κάτω από αυτόν, καθώς και μία προαιρετική απόκλιση).

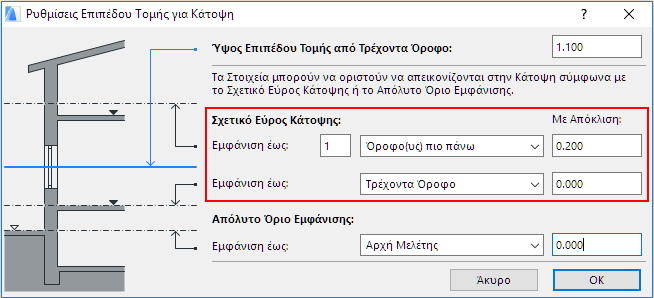

Με αυτήν την επιλογή, το στοιχείο θα εμφανίζεται στους ορόφους που ορίζονται σαν Σχετικό Εύρος Κάτοψης (δηλ. ο αριθμός των ορόφων που θα εμφανίζεται το στοιχείο και κατά τις δύο διευθύνσεις) στο Έγγραφο > Επίπεδο Τομής για Κάτοψη.

2.Στο Απόλυτο Όριο Εμφάνισης: Ορίστε ένα σταθερό κάτω όριο (εξ ορισμού, αυτό είναι το 0.00 Μελέτης) και στη συνέχεια εμφανίστε όλα τα τμήματα του στοιχείου πάνω από αυτό το όριο.

Η επιλογή Απόλυτο Όριο Εμφάνισης σας εξασφαλίζει ότι η Κάτοψη δεν θα εμφανίζει ποτέ κανένα τμήμα του μοντέλου το οποίο βρίσκεται κάτω από το επίπεδο που ορίζετε εδώ με απόλυτους όρους (ανεξάρτητα από τις στάθμες ορόφων). Για παράδειγμα, μπορείτε να εισάγετε τη στάθμη του εδάφους ή τη στάθμη της θαλάσσης, ώστε οτιδήποτε είναι κάτω από αυτήν τη στάθμη δεν θα εμφανίζεται στην Κάτοψη. Ή, εάν θέλετε την εμφάνιση μίας ταράτσας χωρίς το γκαράζ που βρίσκεται κάτω από αυτήν, εισάγετε τη στάθμη της ταράτσας ως το Απόλυτο Όριο Εμφάνισης.

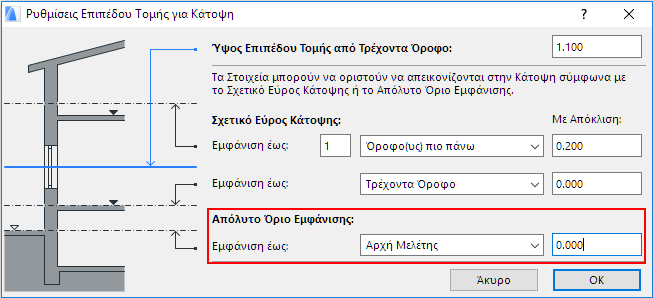

Με αυτήν την επιλογή, το Απόλυτο Όριο Εμφάνισης που ορίζει ο διάλογος Επίπεδο Τομής για Κάτοψη, προσδιορίζει το χαμηλότερο όριο εμφάνισης αυτού του στοιχείου.

Σε κάποιες περιπτώσεις, οι ρυθμίσεις Επίπεδο Τομής για Κάτοψη και Σχετικό Εύρος Κάτοψης, μπορεί να είναι σε αντίθεση, όταν:

•Η στάθμη του Επιπέδου Τομής μπορεί να πέφτει έξω από το τρέχον Εύρος Κάτοψης (π.χ. ένα εξαιρετικά μικρό ύψος ορόφου συγκρινόμενου με την προκαθορισμένη στάθμη του Επιπέδου Τομής). Σε αυτήν την περίπτωση, το Επίπεδο Τομής θα επανατοποθετηθεί αυτόματα στο άνω όριο του Εύρους Κάτοψης (ή στο κάτω όριο, αν το Επίπεδο Τομής έπεφτε χαμηλότερα από το κάτω όριο).

•Το κάτω όριο του Εύρους Κάτοψης μπορεί να είναι υψηλότερα από το άνω όριο. Σε αυτήν την περίπτωση, το κάτω όριο θα θεωρηθεί σαν κάτω και άνω όριο του Εύρους Κάτοψης, που επίσης θα ισούται με τη στάθμη του Επιπέδου Τομής, όπως περιγράφηκε παραπάνω στο (1).
