Παραδείγματα Ρυθμίσεων της Εμφάνισης στην Κάτοψη

Ας υποθέσουμε ότι οι ρυθμίσεις σας έχουν ως εξής:

•Εμφάνιση στον Όροφο: Αυτόματη

Σημαίνει ότι κάθε πολυώροφο κατασκευαστικό στοιχείο θα εμφανίζεται στην Κάτοψη κάθε ορόφου που εκτείνεται.

•Εμφάνιση στην Κάτοψη: Προβαλλόμενα με Υπερκείμενα

Σημαίνει ότι κάθε κατασκευαστικό στοιχείο θα εμφανίζει ολόκληρο (το τεμνόμενο τμήμα του, το υπερκείμενο τμήμα του και το μη τεμνόμενο τμήμα του) με τύπους γραμμής και χρώματα πένας που έχετε ορίσει στον διάλογο για κάθε μία από αυτές τις παραμέτρους

•Εμφάνιση Προβολής: Ολόκληρου του Στοιχείου

Σημαίνει ότι η εμφανιζόμενη προβολή δεν περιορίζεται από κανένα απόλυτο όριο εμφάνισης ή από ένα ορισμένο κατακόρυφο εύρος.

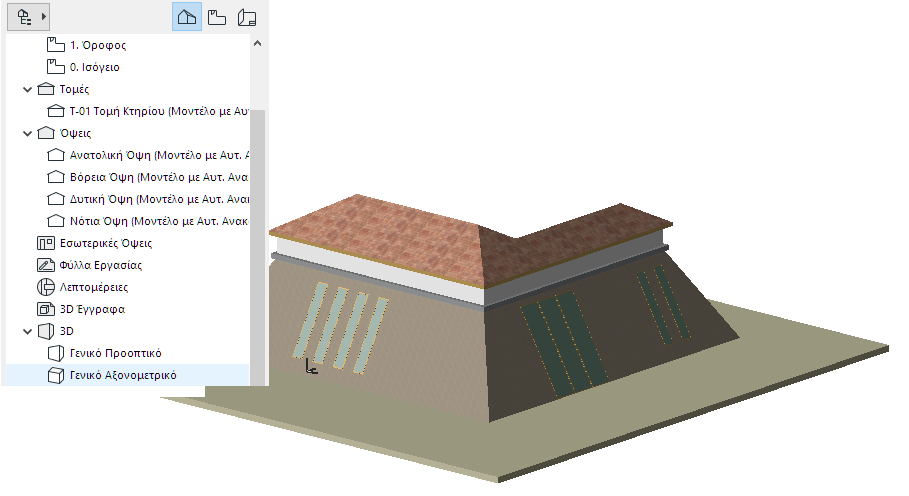

Δείτε το ακόλουθο κτήριο με κεκλιμένους τοίχους:

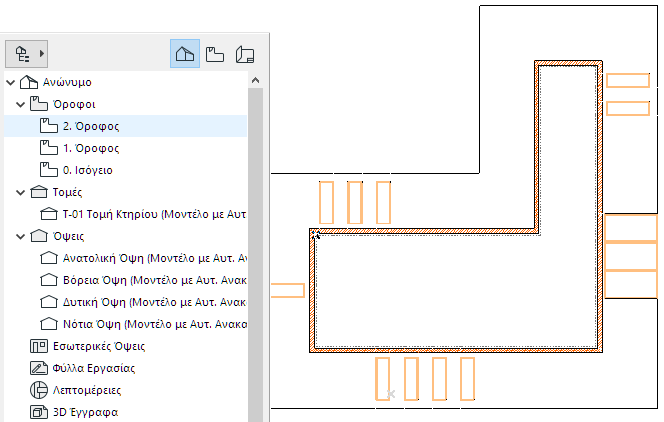

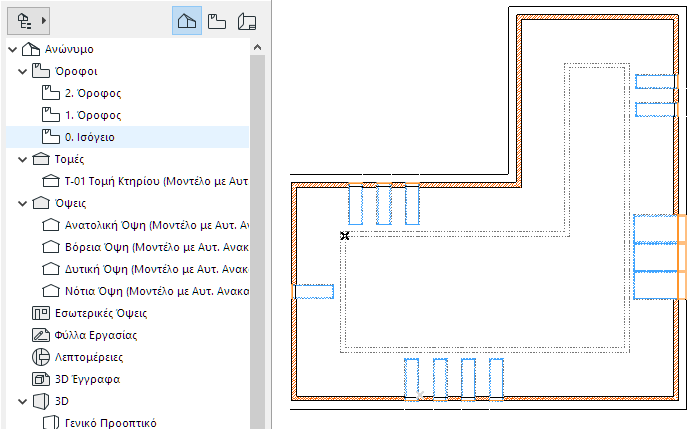

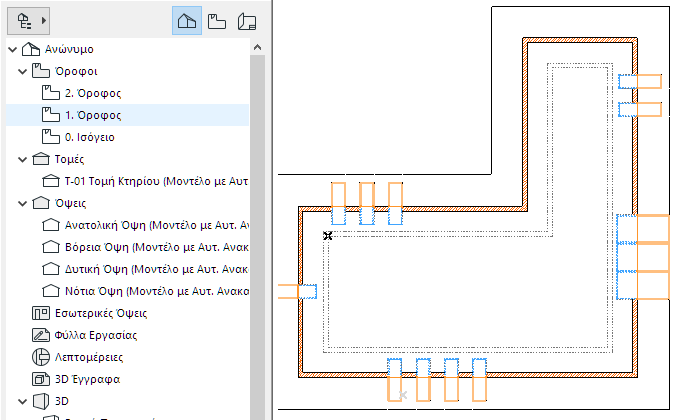

Όταν βλέπετε τους διάφορους ορόφους του κτηρίου, η απεικόνιση της Κάτοψης αλλάζει αντίστοιχα: αν και ολόκληρος ο τοίχος φαίνεται σε κάθε όροφο, τα τεμνόμενα και υπερκείμενα τμήματα διαφέρουν σε κάθε όροφο:

Μη-Τυπικές Προβολές για Κατασκευαστικά Στοιχεία

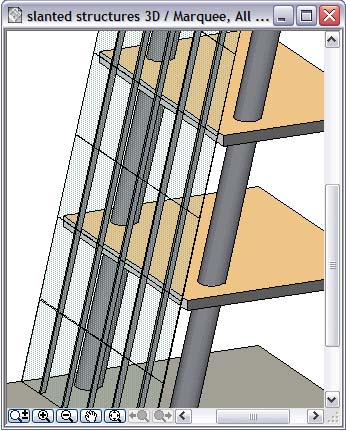

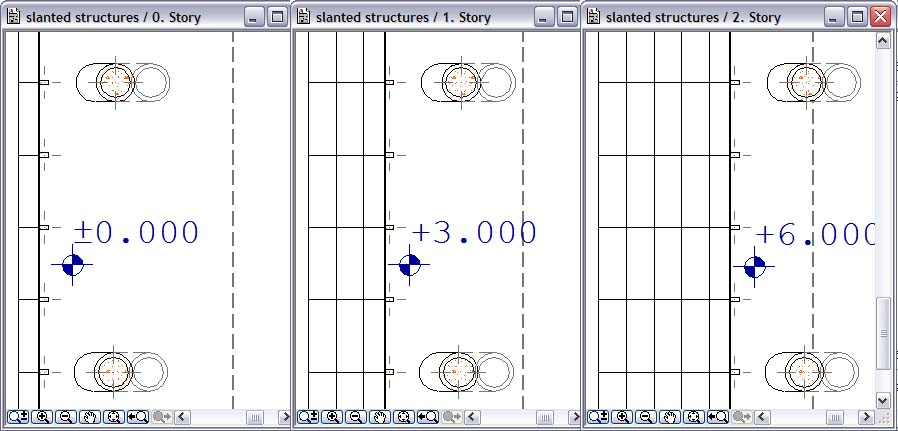

Στο παρακάτω παράδειγμα, η δομή εμφανίζεται σε 3 ορόφους:

•το ΤΟΙΧΟΠΕΤΑΣΜΑ έχει ρυθμιστεί σε “Προβαλλόμενα με Υπερκείμενα” και “Ολόκληρου του Στοιχείου”

•τα κατακόρυφα χωρίσματα - κατασκευάζονται με υποστυλώματα - είναι ρυθμισμένα σε “Μόνο Τεμνόμενα”

•τα στρογγυλά δομικά υποστυλώματα είναι ορισμένα σε “Προβαλλόμενα με Υπερκείμενα” και σε “Εύρος Κάτοψης” (σε κάθε όροφο, εμφανίζεται μόνον η συναφής με αυτά τομή).
