Παράμετρος
Σύντομη Περιγραφή
Εκτενής Περιγραφή
Διαστάσεις Διέλευσης
(Μόνον για Πόρτες). Πλάτος και Ύψος διέλευσης, όπως ορίστηκε στις Ρυθμίσεις Πόρτας (Ειδικές Ρυθμίσεις, σελίδα Ονομαστικά Μεγέθη και Ανοχές).
Πάχος Κάσας
Πάχος Κάσας, όπως ορίστηκε στις Ρυθμίσεις Παραθύρου (Ειδικές Ρυθμίσεις, σελίδα Κάσα και ΠΦυλλο).

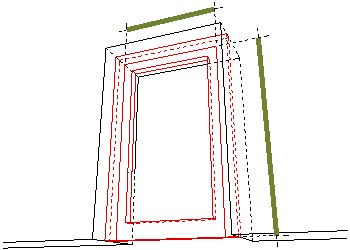

Διαστάσεις Φύλλου
(Μόνον για Πόρτες). Πλάτος και Ύψος του ΘΦυλλου, όπως ορίστηκε στις Ρυθμίσεις Πόρτας (Ειδικές Ρυθμίσεις, σελίδα Ονομαστικά Μεγέθη και Ανοχές).

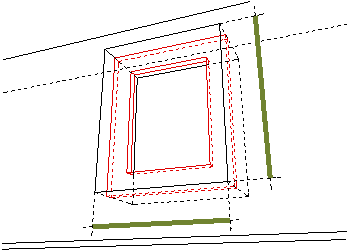

Ονομαστικό Πλάτος x Ύψος
Εμφανίζει διαστάσεις ανοίγματος ως “Ύψος x Πλάτος”.
Οι παράμετροι Ύψος και Πλάτος του "Ορισμού σαν Ονομαστικό" στον διάλογο Ρυθμίσεων του ανοίγματος (σελίδα Ειδικές Ρυθμίσεις, Ονομαστικά Μεγέθη και Ανοχές).

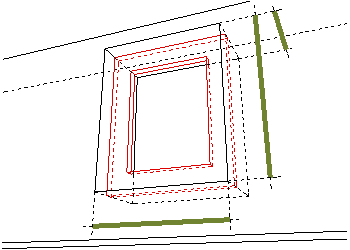

Ονομαστικό Πλάτος x Ύψος x Πάχος
Εμφανίζει διαστάσεις ανοίγματος ως “Ύψος x Πλάτος x Πάχος Τοίχου”.
Οι παράμετροι Ύψος και Πλάτος του "Ορισμού σαν Ονομαστικό" στον διάλογο Ρυθμίσεων του ανοίγματος (σελίδα Ειδικές Ρυθμίσεις, Ονομαστικά Μεγέθη και Ανοχές), και το πάχος του Τοίχου στον οποίο είναι τοποθετημένο το Άνοιγμα. (Ίδιο με το Ονομαστικός Όγκος Ανοίγματος Θ/Π).

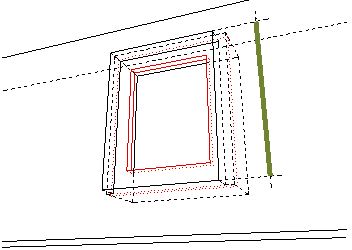

Ονομαστικό Ύψος Ανοίγματος Θ/Π στην Πλευρά Εγκοπής
Το Ύψος Οπής Τοίχου, μειωμένο κατά το πρέκι+ποδιά της Εγκοπής.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.

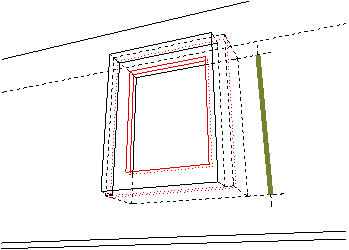

Ονομαστικό ύψος ανοίγματος Θ/Π απέναντι από πλευρά εγκοπής
Το Ύψος Οπής Τοίχου, μειωμένο κατά το πρέκι+ποδιά της Εγκοπής.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.

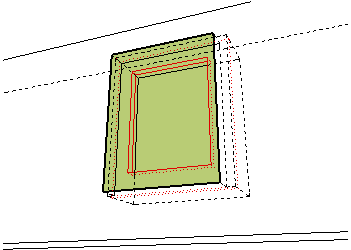

Ονομαστικό Εμβαδόν Επιφάνειας Ανοίγματος Θ/Π στην Πλευρά Εγκοπής
Το ύψος μεταξύ ποδιάς και πρεκιού x πλάτος μεταξύ των πλαϊνών λαμπάδων.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.
Ονομαστικό Εμβαδόν Επιφάνειας Ανοίγματος Θ/Π Απέναντι από Πλευρά Εγκοπής
Ύψος οπής τοίχου x Πλάτος οπής τοίχου.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.
Ονομαστικό Πλάτος Ανοίγματος Θ/Π στην Πλευρά Εγκοπής
Πλάτος Οπής Τοίχου, μειωμένο κατά τους πλαϊνούς Λαμπάδες της Εγκοπής.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.

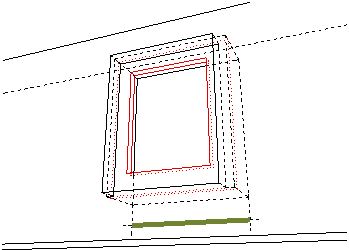

Ονομαστικό Πλάτος Ανοίγματος Θ/Π απέναντι από Πλευρά Εγκοπής
Πλάτος Οπής Τοίχου.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.
Προσανατολισμός Πόρτας/Παραθύρου
Α για Αριστερά ή Δ για Δεξιά.
Η κατεύθυνση προς την οποία ανοίγει η πόρτα ή το παράθυρο. Ο Προσανατολισμός υποδεικνύεται επίσης και από τη γραμμή ανοίγματος στην Κάτοψη.

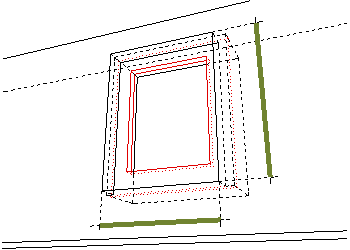

Διαστάσεις Εγκοπής
Πλάτος και Ύψος του παραθύρου.
Οι παράμετροι Ύψος και Πλάτος που ορίζονται για τις Διαστάσεις Εγκοπής, στον διάλογο Ρυθμίσεων του ανοίγματος (σελίδα Ειδικές Ρυθμίσεις, Ονομαστικά Μεγέθη και Ανοχές)

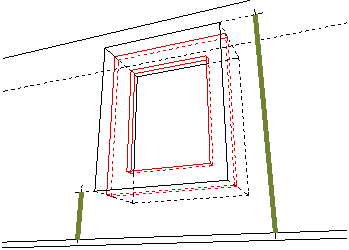

Τιμή Ποδιάς/Πρεκιού
Απόσταση από το πρέκι (ή από την ποδιά) έως την Βάση Τοίχου (ή έως τον Τρέχοντα Όροφο), όπως ορίζεται από τον χρήστη.
Η τιμή ποδιάς ή πρεκιού όπως ορίστηκε στο πάνελ Προεπισκόπηση και Τοποθέτηση του διαλόγου Ρυθμίσεων.

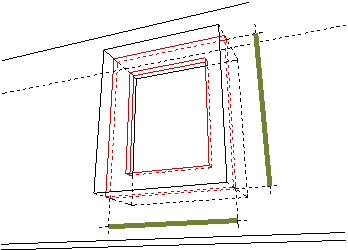

Διαστάσεις Μονάδας
Πλάτος και ύψος της μονάδας ανοίγματος, όπως ορίστηκε στον διάλογο Ρυθμίσεων.
Η “μονάδα” είναι το κάσωμα του ανοίγματος. Ισοδυναμεί με την Οπή Τοίχου μείον την τιμή της ανοχής.
Άποψη από Πλευρά Εγκοπής
Άποψη της πόρτας/παραθύρου από την πλευρά εγκοπής.

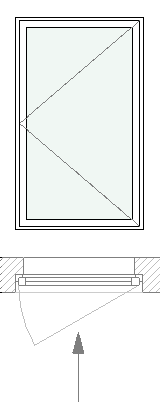

Άποψη από Απέναντι Πλευρά της Εγκοπής
Άποψη της πόρτας/παραθύρου από την απέναντι πλευρά από εκείνη της εγκοπής.

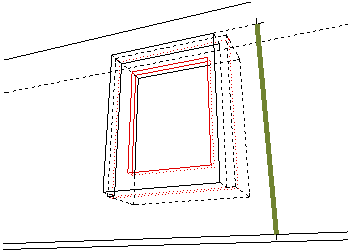

Ύψος πρεκιού Θ/Π στην Πλευρά Εγκοπής
Απόσταση από την βάση Τοίχου έως το πρέκι.
Καθορίστηκε ως το σύνολο της στάθμης ποδιάς συν το ύψος ανοίγματος, λαμβάνοντας υπόψη τη γεωμετρία εγκοπής.

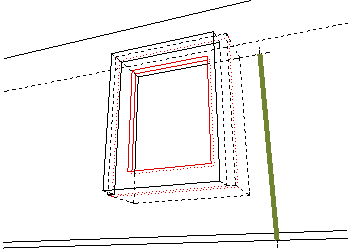

Ύψος πρεκιού Θ/Π Απέναντι από Πλευρά Εγκοπής
Απόσταση από βάση Τοίχου έως το πρέκι, Απέναντι από την Πλευρά Εγκοπής.
Καθορίστηκε ως το σύνολο της στάθμης ποδιάς συν το ύψος ανοίγματος, λαμβάνοντας υπόψη τη γεωμετρία εγκοπής.

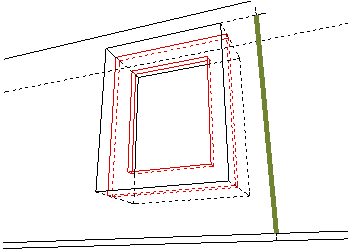

Ονομαστικό Ύψος πρεκιού Θ/Π
Απόσταση από τη βάση του Τοίχου έως το πρέκι, λαμβάνοντας υπόψη τη γεωμετρία εγκοπής. Καθορίστηκε ως το σύνολο της στάθμης ποδιάς συν το ύψος ανοίγματος, λαμβάνοντας υπόψη τη γεωμετρία εγκοπής.

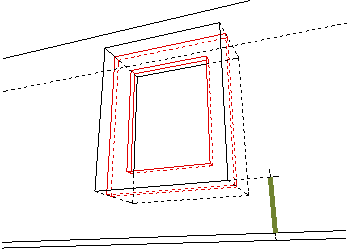

Ονομαστικό Ύψος ποδιάς Θ/Π
Απόσταση από τη βάση του Τοίχου έως την άνω επιφάνεια της ποδιάς. Περιλαμβάνει την τιμή ποδιάς συν τη στάθμη ποδιάς (εάν υπάρχει) της εγκοπής.

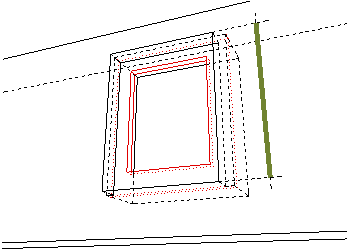

Ύψος Ανοίγματος Θ/Π στην Πλευρά Εγκοπής
Το Ύψος Οπής Τοίχου, μείον το πρέκι+ποδιά της Εγκοπής.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

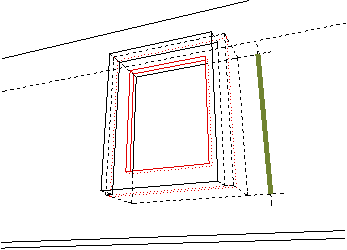

Ύψος Ανοίγματος Θ/Π Απέναντι από Πλευρά Εγκοπής
Το Ύψος Οπής Τοίχου.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

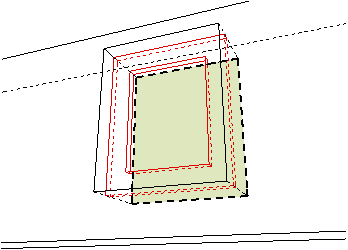

Ονομαστικό Εμβαδόν Επιφάνειας Ανοίγματος Θ/Π
Ύψος οπής τοίχου x Πλάτος οπής τοίχου.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ενεργή.

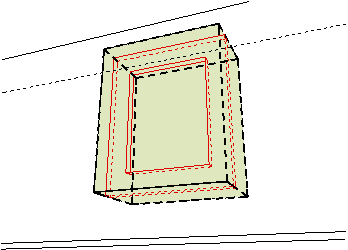

Ονομαστικός Όγκος Ανοίγματος Θ/Π
Όγκος, υπολογισμένος από “Ύψος x Πλάτος x Πάχος Τοίχου”.
Αυτές είναι οι παράμετροι ύψος και πλάτος του μεγέθους ανοίγματος που καθορίστηκε ως “ονομαστικό” στον διάλογο Ρυθμίσεων του ανοίγματος, καθώς και το πάχος του τοίχου στον οποίον βρίσκεται το άνοιγμα. (Ίδιο με το Ονομαστικός Όγκος Ανοίγματος Θ/Π).
Εμβαδόν Επιφάνειας Ανοίγματος Θ/Π στην Πλευρά Εγκοπής
Το ύψος μεταξύ ποδιάς και πρεκιού x πλάτος μεταξύ των πλαϊνών λαμπάδων.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

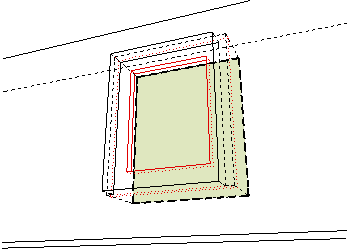

Εμβαδόν Επιφάνειας Ανοίγματος Θ/Π Απέναντι από Πλευρά Εγκοπής
Ύψος οπής τοίχου x Πλάτος οπής τοίχου.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

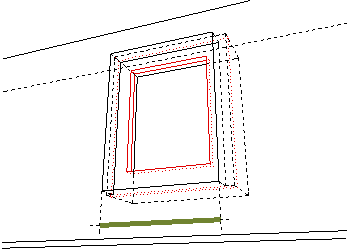

Πλάτος Ανοίγματος Θ/Π στην Πλευρά Εγκοπής
Πλάτος Οπής Τοίχου, μείον τους πλαϊνούς λαμπάδες της εγκοπής.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

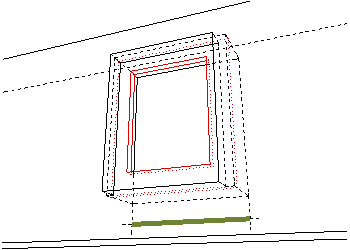

Πλάτος Ανοίγματος Θ/Π Απέναντι από Πλευρά Εγκοπής
Πλάτος Οπής Τοίχου.
Σημαντικό για ανοίγματα από την ΒΙΒΛΙΟΘΗΚΗ 10 του ARCHICAD, εάν η παράμετρος “Ονομαστικό Μέγεθος = του Εσωτερικού Λαμπά” είναι ανενεργή.

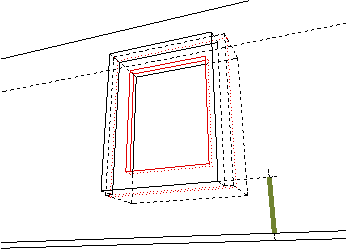

Ύψος Ποδιάς Θ/Π στην Πλευρά Εγκοπής
Απόσταση από τη βάση του Τοίχου έως την ποδιά, λαμβάνοντας υπόψη το βάθος σε ποδιά της εγκοπής.

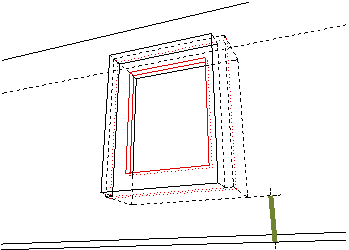

Ύψος Ποδιάς Θ/Π Απέναντι από Πλευρά Εγκοπής
Απόσταση από τη βάση του Τοίχου έως την ποδιά, ανεξάρτητα από το βάθος σε ποδιά της εγκοπής.
Δομή Τοίχου Πόρτας/Παραθύρου
Όνομα Δομικού Υλικού ή Διατομής του Τοίχου στον οποίο είναι τοποθετημένο το Άνοιγμα.
Πάχος Τοίχου Πόρτας/Παραθύρου
Δομή Τοίχου
Δομή Τοίχου Πόρτας/Παραθύρου

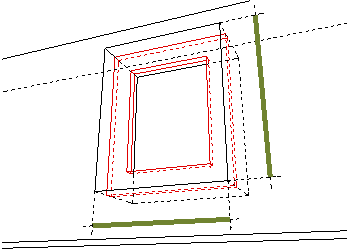

Διαστάσεις Οπής Τοίχου
Πλάτος και ύψος της Οπής Τοίχου του ανοίγματος, όπως ορίστηκαν στον διάλογο Ρυθμίσεων (πάνελ Παράμετροι ή πάνελ Ειδικές Ρυθμίσεις).
Η “Οπή Τοίχου” είναι το άνοιγμα που δημιουργείται μέσα στον Τοίχο και αποτελείται από τις διαστάσεις της μονάδας (κάσωμα) συν οποιεσδήποτε τιμές ανοχής.
