Παράμετρος
Σύντομη Περιγραφή
Εκτενής Περιγραφή

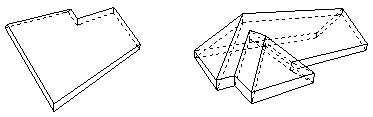

Στέγη - Μέθοδος Γεωμετρίας
Μονοεδρική, Πολυεδρική
Στέγη - Μέθοδος Γεωμετρίας

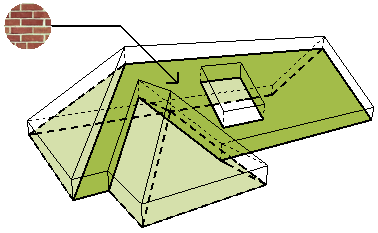

Κάτω Επιφάνεια
Όνομα της Επιφάνειας που ανατέθηκε στο κάτω μέρος της Στέγης.
Αναθέστε επιφάνειες στο πάνελ Μοντέλο των Ρυθμίσεων Στέγης

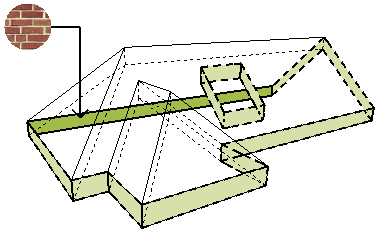

Επιφάνεια Χείλους
Όνομα της Επιφάνειας που ανατέθηκε στο χείλος της Στέγης.
Παραθέτει την αρχική επιφάνεια χείλους της Στέγης (όπως ορίζεται στο Δομικό Υλικό της). Δεν παρατίθεται για σύνθετης δομής Στέγες.
Για να παρατεθούν όλες οι Επιφάνειες, συμπεριλαμβανομένων των ειδικών και εκείνων των σύνθετης δομής στοιχείων, χρησιμοποιήστε μία λίστα τύπου-Επιφάνεια (π.χ. Όλα τα Τελειώματα).

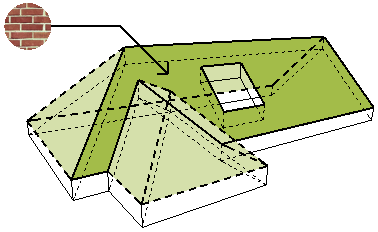

Άνω Επιφάνεια
Όνομα της Επιφάνειας που ανατέθηκε στο άνω μέρος της Στέγης.
Αναθέστε επιφάνειες στο πάνελ Μοντέλο των Ρυθμίσεων Στέγης

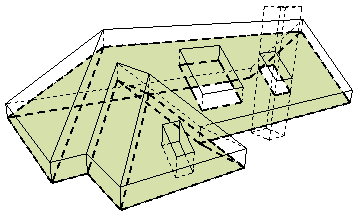

Εμβαδόν Κάτω Επιφάνειας (υπό Συνθήκες)
Εμβαδόν Επιφάνειας του κάτω μέρους της Στέγης - αυτό το εμβαδόν μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμού.
Συνθήκη: Αφαιρεί το εμβαδόν οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση όγκου [1], εμβαδού [2], στέγης …”).
Μειωμένος από περικοπές και ΠμΣ.

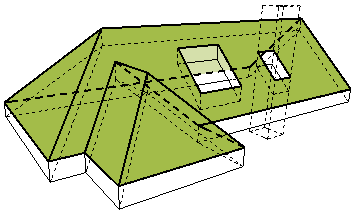

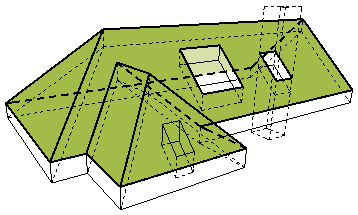

Εμβαδόν Άνω Επιφάνειας (υπό Συνθήκες)
Εμβαδόν Επιφάνειας του άνω μέρους της Στέγης - αυτό το εμβαδόν μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμού.
Συνθήκη: Αφαιρεί το εμβαδόν οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση όγκου [1], εμβαδού [2], στέγης …”).
Μειωμένο από περικοπές και ΠμΣ.
Μήκος Σύνδεσης Θόλου
Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Μετατροπή Στέγης - Θόλος”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.
Τυπικά, η ακμή δύο γειτονικών εδρών Στέγης που σχηματίζουν μία κυρτή γωνία.
Μήκος Γείσων
Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Γείσο”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.
Μήκος Σύνδεσης Ακραίου Τοίχου
Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Ακραίος Τοίχος”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.
Τυπικά, είναι μία ακμή η οποία ενώνει έναν Τοίχο και κλίνει προς τα κάτω κατά μήκος του Τοίχου.
Μήκος Αετωμάτων
Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Αέτωμα”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.
Μικτό Εμβαδόν Κάτω Επιφάνειας
Εμβαδόν της κάτω επιφάνειας της Στέγης, συμπεριλαμβανομένης της επιφάνειας όλων των οπών.
Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

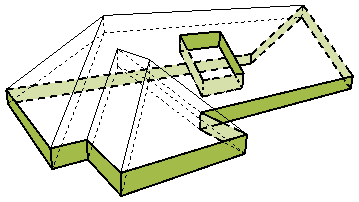

Μικτό Εμβαδόν Επιφάνειας Χείλους της Στέγης
Εμβαδόν επιφάνειας του χείλους της Στέγης, συμπεριλαμβανομένης της επιφάνειας όλων των οπών.
Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)
Μικτό Εμβαδόν Άνω Επιφάνειας
Εμβαδόν της κάτω επιφάνειας της Στέγης, συμπεριλαμβανομένου του εμβαδού όλων των οπών.
Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)
Μήκος Υδροκριτών (Κυρτών)
Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Υδροκρίτης Κυρτών”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.
Τυπικά, η ακμή δύο παρακείμενων επιπέδων τα οποία συναντώνται σε έναν Υδροκρίτη Κυρτών
Εμβαδόν Επιφάνειας Οπών
Συνολικό εμβαδόν επιφάνειας όλων των οπών της Στέγης.
Μήκος Σύνδεσης Κοιλώματος
Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Μετατροπή Στέγης - Κοίλωμα”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.
Τυπικά, η ακμή δύο γειτονικών εδρών Στέγης που σχηματίζουν μία κοίλη γωνία.
Καθαρό Εμβαδόν Κάτω Επιφάνειας
Εμβαδόν Επιφάνειας του κάτω μέρους της Στέγης
Μειωμένο από οπές, περικοπές και Πράξεις Μεταξύ Στερεών (ΠμΣ).
Καθαρό Εμβαδόν Επιφάνειας Χείλους
Συνολικό εμβαδόν επιφάνειας χείλους της Στέγης
Μειωμένο από οπές, περικοπές και Πράξεις Μεταξύ Στερεών (ΠμΣ).
Καθαρό Εμβαδόν Άνω Επιφάνειας
Εμβαδόν Επιφάνειας του άνω μέρους της Στέγης
Μειωμένο από οπές, περικοπές και Πράξεις Μεταξύ Στερεών (ΠμΣ).
Αριθμός Οπών
Αριθμός οπών της Στέγης
Οι Οπές δημιουργούνται στην Στέγη είτε χειροκίνητα, είτε περικόπτονται από Φεγγίτες που τοποθετούνται στη Στέγη.

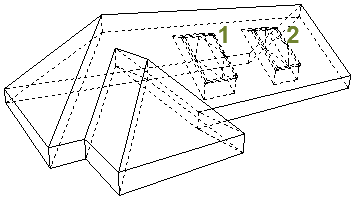

Αριθμός Φεγγιτών
Ο αριθμός των Φεγγιτών που είναι τοποθετημένοι στη Στέγη.
Εμβαδόν Επιφάνειας Ανοιγμάτων
Συνολικό εμβαδόν επιφάνειας όλων των Φεγγιτών που τοποθετήθηκαν στη Στέγη.
Μήκος Κορυφών
Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Κορυφή”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.
Τυπικά, η ακμή στο άνω άκρο μίας Μονοεδρικής Στέγης.
Κλίση
Κλίση της Στέγης.
Η Κλίση ρυθμίζεται στο Πάνελ Γεωμετρία και Τοποθέτηση αλλά μπορεί να προσαρμοστεί για οποιαδήποτε Έδρα Στέγης.
Μήκος Κορφιάδων
Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Κορφιάς”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.
Τυπικά, η ακμή δύο γειτονικών εδρών Στέγης που συναντώνται σε έναν κορφιά.
Επίπεδο Στέγης
Στην περίπτωση μίας πολυεπίπεδης Στέγης, υποδεικνύει το Επίπεδο Στέγης στο οποίο ανήκει η αναφερόμενη έδρα Στέγης.
Οι αριθμοί Επιπέδου Στέγης φαίνονται στο πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Στέγης ή στην Παλέτα Πληροφοριών.
Μήκος Σύνδεσης Πλευρικού Τοίχου
Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Πλευρικός Τοίχος”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.
Τυπικά, η ακμή Στέγης η οποία ενώνει έναν Τοίχο και τρέχει κατά μήκος του Τοίχου, οριζοντίως.
Πάχος Στέγης
Πάχος Στέγης, μετρημένο κάθετα στην επιφάνεια αναφοράς.
Η τιμή Πάχους ρυθμίζεται στο πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Στέγης ή στην Παλέτα Πληροφοριών. (Μπορεί να εμφανιστεί είτε ως κάθετη, είτε ως κατακόρυφη μέτρηση).

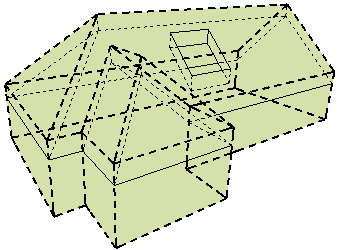

Στερεό Περικοπής
Κάτω από Άξονες Περιστροφής ή Κάτω από Περίγραμμα
Ρυθμίστε στο Πάνελ Μοντέλο των Ρυθμίσεων Στέγης.
Προσδιορίζει τη γεωμετρία του Στερεού Περικοπής που επενεργεί σε άλλα στοιχεία όταν περικόπτονται από αυτήν τη Στέγη.
Μήκος Υδροκριτών (Κοίλων)
Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Υδροκρίτης Κοίλων”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.
Κατακόρυφο Πάχος
Πάχος Στέγης, μετρημένο κατακόρυφα στην επιφάνεια αναφοράς.
Η τιμή Πάχους ρυθμίζεται στο πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Στέγης ή στην Παλέτα Πληροφοριών (Μπορεί να εμφανιστεί είτε ως οριζόντια, είτε ως κατακόρυφη μέτρηση).
