Παράμετρος

Σύντομη Περι­γραφή

Εκτενής Περιγραφή

Κέλυφος - Μέθοδος Γεωμετρίας

Μέθοδος Γεωμετρίας που χρησιμοποιείται για τη δημιουργία του Κελύφους: Εξώθηση, Περιστροφή, ή Ευθειογενές

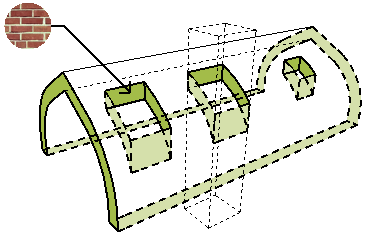

Επιφάνεια Χείλους

Όνομα της Επιφάνειας που ανατέθηκε στο χείλος του Κελύφους.

Παραθέτει την αρχική επιφάνεια χείλους του Κελύφους(όπως ορίζεται στο Δομικό Υλικό του). Δεν παρατίθεται για σύνθετης δομής Κελύφη.

Για να παρατεθούν όλες οι Επιφάνειες, συμπεριλαμβανομένων των ειδικών και εκείνων των σύνθετης δομής στοιχείων, χρησιμοποιήστε μία λίστα τύπου-Επιφάνεια (π.χ. Όλα τα Τελειώματα).

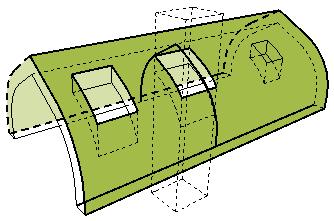

Εμβαδόν Επιφάνειας της Απένα­ντι Πλευράς (υπό συνθή­κες)

Εμβαδόν Επιφάνειας της πλευράς, απέναντι από την πλευρά Αναφοράς - αυτό το εμβαδόν μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμού.

Πλευρά Αναφοράς: Η μεμβράνη Κελύφους (το "άνω μέρος" του Κελύφους.) Για ένα Σύνθετης Δομής Κέλυφος: Η πρώτη στρώση της σύνθετης δομής, στις Ρυθμίσεις Σύνθετης Δομής.

Συνθήκη: Αφαιρεί το εμβαδόν οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση Κελύφους …”).

Μειωμένος από περικοπές και ΠμΣ.

Εμβαδόν Επιφάνειας της Πλευ­ράς Αναφο­ράς (υπό συνθήκες)

Εμβαδόν Επιφάνειας της πλευράς Αναφοράς του Κελύφους - αυτό το εμβαδόν μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμού.

Συνθήκη: Αφαιρεί το εμβαδόν οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση Κελύφους …”).

Μειωμένος από περικοπές και ΠμΣ.

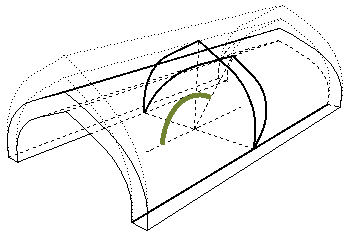

Γωνία Παραμόρ­φωσης Κελύφους

Για ένα Κέλυφος Εξώθησης: Γωνία του προφίλ του Κελύφους, μετρημένη από το επίπεδο του Κελύφους. Εξ ορισμού: 90 μοίρες, αλλά αλλάζοντάς την μπορείτε να εξωθήσετε το προφίλ Κελύφους υπό γωνία, δημιουργώντας ένα Κέλυφος στρεβλού προφίλ.

Για ένα Κέλυφος εκ Περιστροφής: Γωνία του άξονα του Κελύφους εκ περιστροφής, μετρημένη από το επίπεδο του Κελύφους.

Η τιμή της γωνίας Παραμόρφωσης ρυθμίζεται στο πάνελ Ιδιότητες Εξώθησης των Ρυθμίσεων Κελύφους ή στην Παλέτα Πληροφοριών.

Μήκος Σύν­δεσης Θόλου

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Μετατροπή Στέγης - Θόλος”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

Τυπικά, η ακμή δύο γειτονικών εδρών Κελύφους που σχηματίζουν μία κυρτή γωνία.

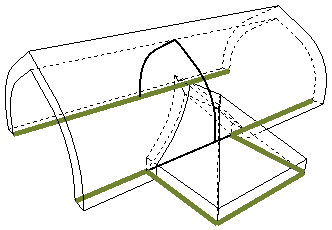

Μήκος Γεί­σων

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Γείσο”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

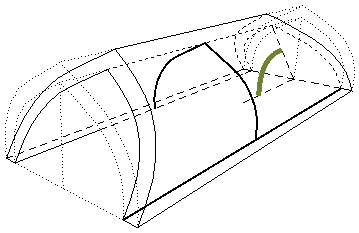

Γωνία Τέλους Κελύφους

Μόνον για ένα Κέλυφος εξώθησης. Γωνία του προφίλ του Κελύφους, μετρημένη από το επίπεδο του Κελύφους (γωνία κλίσης του), στο δεύτερο άκρο (τέλος) του Κελύφους εξώθησης. Η τιμή της γωνίας Τέλους ρυθμίζεται στο πάνελ Ιδιότητες Εξώθησης των Ρυθμίσεων Κελύφους ή στην Παλέτα Πληροφοριών.

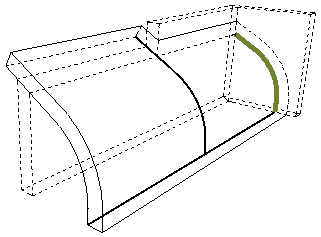

Μήκος Σύν­δεσης Ακραίου Τοίχου

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Ακραίος Τοίχος”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

Τυπικά, είναι μία ακμή η οποία ενώνει έναν Τοίχο και κλίνει προς τα κάτω κατά μήκος του Τοίχου.

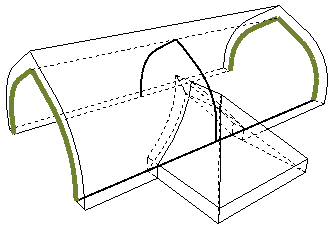

Μήκος Αετωμάτων

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Αέτωμα”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

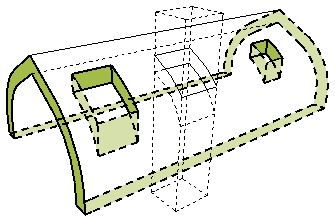

Μικτό Εμβα­δόν Επιφά­νειας Χείλους

Εμβαδόν επιφάνειας του χείλους του Κελύφους, συμπεριλαμβανομένης της επιφάνειας όλων των οπών.

Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

Μικτό Εμβα­δόν Επιφά­νειας της Απέναντι Πλευράς

Εμβαδόν Επιφάνειας της πλευράς, απέναντι από την πλευρά Αναφοράς, συμπεριλαμβανομένου του εμβαδού όλων των οπών.

Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

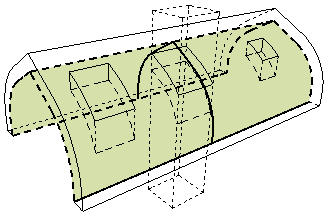

Μικτό Εμβα­δόν Επιφά­νειας της Πλευράς Αναφοράς

Εμβαδόν Επιφάνειας της πλευράς Αναφοράς του Κελύφους, συμπεριλαμβανομένου του εμβαδού όλων των οπών.

Πλευρά Αναφοράς: Η μεμβράνη Κελύφους (το "άνω μέρος" του Κελύφους.) Για ένα Σύνθετης Δομής Κέλυφος: Η πρώτη στρώση της σύνθετης δομής, στις Ρυθμίσεις Σύνθετης Δομής.

Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών).

Μήκος Υδροκριτών (Κυρτών)

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Υδροκρίτης Κυρτών”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

Τυπικά, η ακμή δύο παρακείμενων επιπέδων τα οποία συναντώνται σε έναν Υδροκρίτη Κυρτών

Εμβαδόν Επιφάνειας Οπών

Συνολικό εμβαδόν επιφάνειας όλων των οπών του Κελύφους.

Μήκος Σύν­δεσης Κοι­λώματος

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Μετατροπή Στέγης - Κοίλωμα”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

Τυπικά, η ακμή δύο γειτονικών εδρών Κελύφους που σχηματίζουν μία κοίλη γωνία.

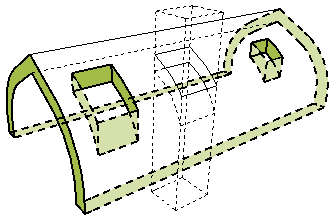

Καθαρό Εμβαδόν Επιφάνειας Χείλους

Συνολικό εμβαδόν επιφάνειας χείλους του  Κελύφους

Μειωμένο από οπές, περικοπές και Πράξεις Μεταξύ Στερεών (ΠμΣ).

Καθαρό Εμβαδόν Επιφάνειας της Απένα­ντι Πλευράς

Εμβαδόν Επιφάνειας της πλευράς, απέναντι από την πλευρά Αναφοράς του Κελύφους

Μειωμένο από οπές, περικοπές και Πράξεις Μεταξύ Στερεών (ΠμΣ).

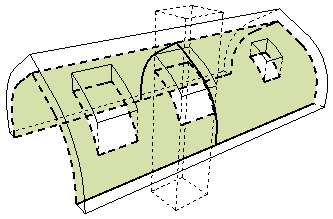

Καθαρό Εμβαδόν Επιφάνειας της Πλευ­ράς Αναφο­ράς

Εμβαδόν Επιφάνειας της Πλευράς Αναφοράς του Κελύφους

Πλευρά Αναφοράς: Η μεμβράνη Κελύφους (το "άνω μέρος" του Κελύφους.) Για ένα Σύνθετης Δομής Κέλυφος: Η πρώτη στρώση της σύνθετης δομής, στις Ρυθμίσεις Σύνθετης Δομής.

Μειωμένο από οπές, περικοπές και Πράξεις Μεταξύ Στερεών (ΠμΣ).

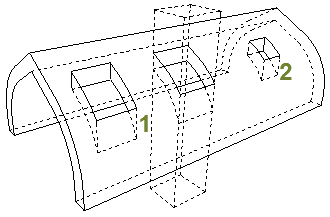

Αριθμός Οπών

Αριθμός οπών στο Κέλυφος

Οι Οπές δημιουργούνται στο Κέλυφος είτε χειροκίνητα, είτε περικόπτονται από Φεγγίτες που τοποθετούνται στο Κέλυφος.

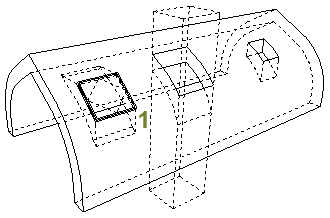

Αριθμός Φεγγιτών

Ο αριθμός των Φεγγιτών που είναι τοποθετημένοι στο Κέλυφος.

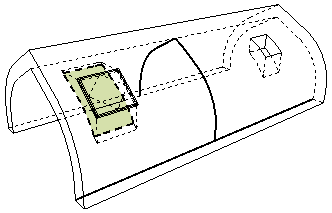

Εμβαδόν Επιφάνειας Ανοιγμάτων

Συνολικό εμβαδόν επιφάνειας όλων των Φεγγιτών που τοποθετήθηκαν στο Κέλυφος.

Μήκος Κορυφών

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Κορυφή”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

Τυπικά, η ακμή στο άνω άκρο ενός μονοεπίπεδου Κελύφους.

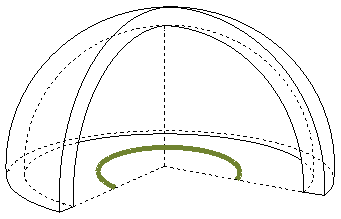

Γωνία Περι­στροφής Κελύφους

Μόνον για ένα Κέλυφος εκ Περιστροφής: Γωνία υπό την οποία περιστρέφεται το Κέλυφος γύρω από τον άξονά του. Η τιμή της γωνίας Περιστροφής ορίζεται γραφικά, κατά τη δημιουργία του Κελύφους ή στο πάνελ των Ρυθμίσεων Κελύφους ή στην Παλέτα Πληροφοριών.

Μήκος Κορ­φιάδων

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Κορφιάς”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

Τυπικά, η ακμή δύο γειτονικών εδρών Κελύφους που συναντώνται σε έναν κορφιά.

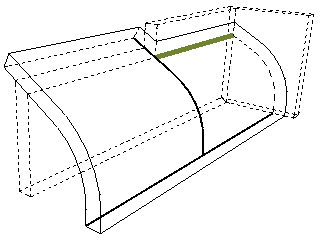

Μήκος Σύν­δεσης Πλευ­ρικού Τοίχου

Συνολικό μήκος όλων των ακμών των οποίων ο Τύπος είναι ρυθμισμένος σε “Πλευρικός Τοίχος”, στον διάλογο Ρυθμίσεις Ειδικής Ακμής.

 Τυπικά, η ακμή Κελύφους η οποία ενώνει έναν Τοίχο και τρέχει κατά μήκος του Τοίχου, οριζοντίως.

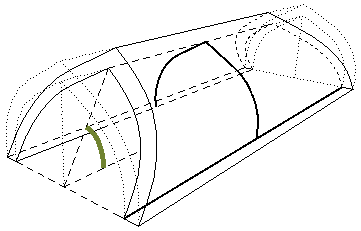

Γωνία Αρχής Κελύφους

Μόνον για ένα Κέλυφος εξώθησης. Γωνία του προφίλ του Κελύφους, μετρημένη από το επίπεδο του Κελύφους (γωνία κλίσης του), στην αρχή του Κελύφους εξώθησης. Η τιμή της γωνίας Αρχής ρυθμίζεται στο πάνελ Ιδιότητες Εξώθησης των Ρυθμίσεων Κελύφους ή στην Παλέτα Πληροφοριών.

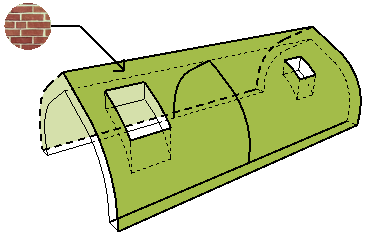

Επιφάνεια του Κελύ­φους στην Απέναντι Πλευρά

Όνομα της επιφάνειας που ανατέθηκε στην πλευρά, απέναντι από την πλευρά Αναφοράς.

Αναθέστε επιφάνειες στο πάνελ Μοντέλο των Ρυθμίσεων Κελύφους

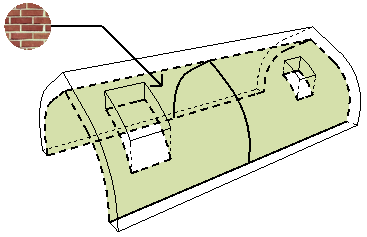

Επιφάνεια του Κελύ­φους στην Πλευρά Αναφοράς

Όνομα της Επιφάνειας που ανατέθηκε στην πλευρά Αναφοράς.

Πλευρά Αναφοράς: Η μεμβράνη Κελύφους (το "άνω μέρος" του Κελύφους.) Για ένα Σύνθετης Δομής Κέλυφος: Η πρώτη στρώση της σύνθετης δομής, στις Ρυθμίσεις Σύνθετης Δομής.

Αναθέστε επιφάνειες στο πάνελ Μοντέλο των Ρυθμίσεων Κελύφους

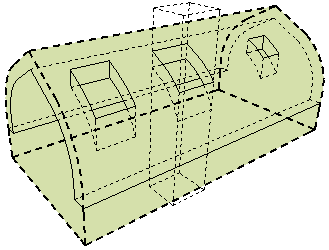

Στερεό Περι­κοπής

Καθοδική Εξώθηση, Ανοδική Εξώθηση, ή Επεξεργάσιμο.

Ρυθμίστε στο πάνελ Μοντέλο των Ρυθμίσεων Κελύφους.

Προσδιορίζει τη γεωμετρία του Στερεού Περικοπής που επενεργεί σε άλλα στοιχεία, όταν περικόπτονται από αυτό το Κέλυφος.
