Παράμετρος
Σύντομη Περιγραφή
Εκτενής Περιγραφή

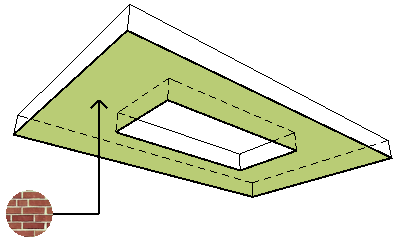

Κάτω Επιφάνεια
Όνομα της επιφάνειας που ανατέθηκε στην κάτω επιφάνεια της Πλάκας.
Ορίζεται στις Ρυθμίσεις Πλάκας

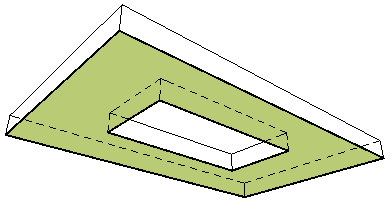

Εμβαδόν Κάτω Επιφάνειας
Εμβαδόν της Κάτω Επιφάνειας της Πλάκας
Μειωμένο από οποιεσδήποτε περικοπές, ΠμΣ ή οπές.

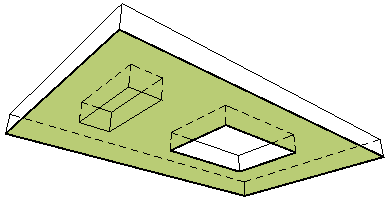

Εμβαδόν Κάτω Επιφάνειας (υπό συνθήκες)
Εμβαδόν της Κάτω Επιφάνειας της Πλάκας - αυτό το Εμβαδόν μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμού.
Συνθήκη: Αφαιρεί το εμβαδόν οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση όγκου [1], εμβαδού [2], πλάκας …”).
Μειωμένος από περικοπές και ΠμΣ.

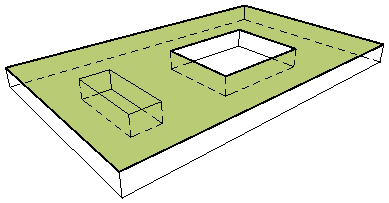

Εμβαδόν Άνω Επιφάνειας (υπό συνθήκες)
Εμβαδόν της Άνω Επιφάνειας της Πλάκας - αυτό το Εμβαδόν μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμού.
Συνθήκη: Αφαιρεί το εμβαδόν οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση όγκου [1], εμβαδού [2], πλάκας …”).
Μειωμένος από περικοπές και ΠμΣ.

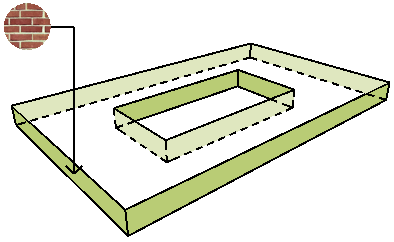

Επιφάνεια Χείλους
Όνομα της Επιφάνειας που ανατέθηκε στο χείλος της Πλάκας.
Παραθέτει την αρχική επιφάνεια χείλους της Πλάκας (όπως ορίζεται στο Δομικό Υλικό της). Δεν παρατίθεται για σύνθετης δομής Πλάκα.
Για να παρατεθούν όλες οι Επιφάνειες, συμπεριλαμβανομένων των ειδικών και εκείνων των σύνθετης δομής στοιχείων, χρησιμοποιήστε μία λίστα τύπου-Επιφάνεια (π.χ. Όλα τα Τελειώματα).

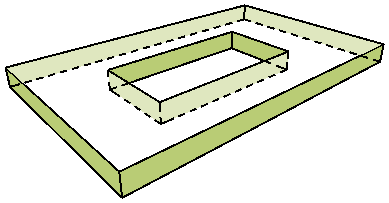

Εμβαδόν Επιφάνειας Χείλους
Εμβαδόν της Επιφάνειας του χείλους της Πλάκας
Μειωμένος από περικοπές και ΠμΣ.

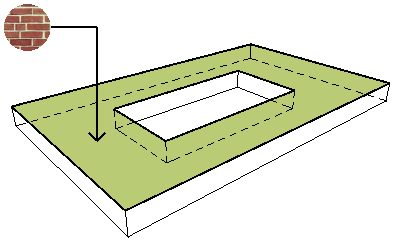

Άνω Επιφάνεια
Όνομα της Επιφάνειας που ανατέθηκε στην Άνω Επιφάνεια της Πλάκας.

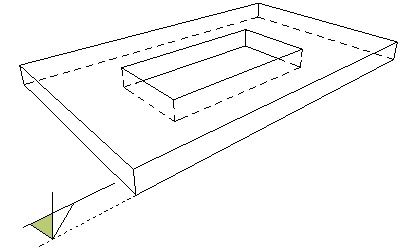

Κάτω Στάθμη
Κάτω Στάθμη της Πλάκας

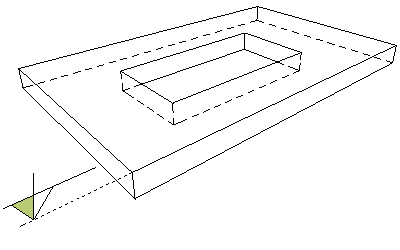

Άνω Στάθμη
Άνω Στάθμη της Πλάκας

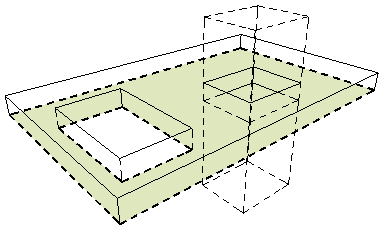

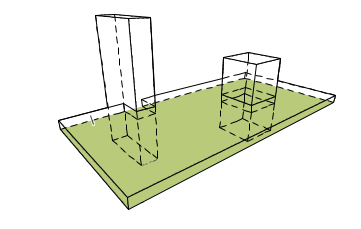

Μικτό Εμβαδόν της Κάτω Επιφάνειας Πλάκας
Εμβαδόν της κάτω επιφάνειας της Πλάκας, συμπεριλαμβανομένης της επιφάνειας όλων των οπών.
Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)
Μικτό Εμβαδόν Κάτω Επιφάνειας Πλάκας μαζί με τις Οπές
Εμβαδόν της κάτω επιφάνειας της Πλάκας, μετά από αφαίρεση του εμβαδού όλων των οπών.
Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

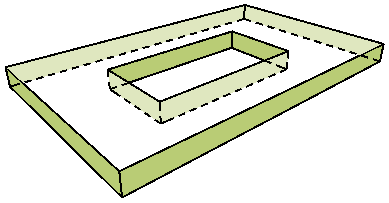

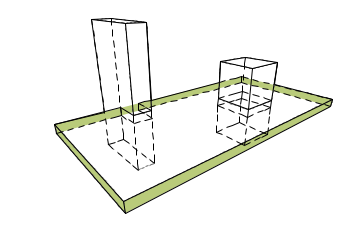

Μικτό Εμβαδόν Επιφάνειας Χείλους της Πλάκας
Εμβαδόν της Επιφάνειας χείλους (όλα τα χείλη) της Πλάκας. Τα χείλη Οπής αγνοούνται.
Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)
Μικτό Εμβαδόν Επιφάνειας Χείλους Πλάκας μαζί με τις Οπές
Εμβαδόν επιφάνειας όλων των παρειών (χείλη) της Πλάκας, συμπεριλαμβανομένου του εμβαδού των παρειών όλων των οπών.
Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

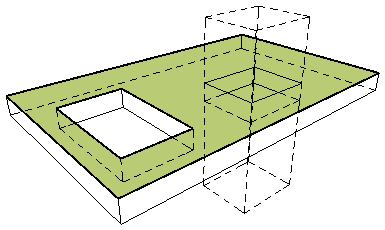

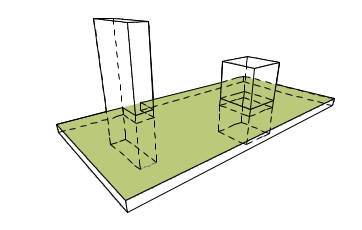

Μικτό Εμβαδόν της Άνω Επιφάνειας Πλάκας
Εμβαδόν της άνω επιφάνειας της Πλάκας, συμπεριλαμβανομένης της επιφάνειας όλων των οπών.
Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)
Μικτό Εμβαδόν Άνω Επιφάνειας Πλάκας μαζί με τις Οπές
Εμβαδόν της Άνω Επιφάνειας της Πλάκας, συμπεριλαμβανομένης της επιφάνειας όλων των οπών.
Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

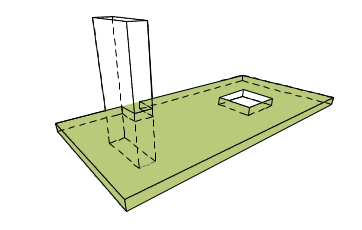

Μικτός Όγκος της Πλάκας, Μείον τις Οπές
Όγκος της Πλάκας, μετά από αφαίρεση του όγκου όλων των οπών. Ο όγκος μειώνεται από οποιεσδήποτε Περικοπές, αλλά δεν λαμβάνονται υπόψη οι ΠμΣ
Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)

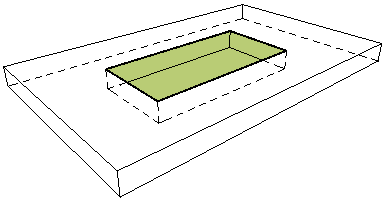

Εμβαδόν Επιφάνειας Οπών
Συνολικό εμβαδόν επιφάνειας όλων των οπών της Πλάκας, μετρημένο σύμφωνα με το 2D πολύγωνο της Πλάκας.
Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών)
Θέση Επιπέδου Αναφοράς
Άνω ή Κάτω.
Για μία σύνθετης δομής Πλάκα, μπορεί να είναι Πυρήνας - Άνω ή Πυρήνας - Κάτω
Η θέση του Επιπέδου Αναφοράς όπως ορίστηκε στις Ρυθμίσεις Πλάκας.

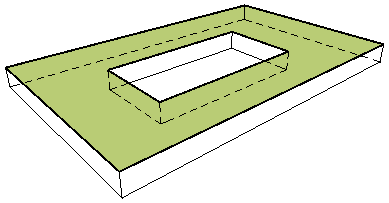

Εμβαδόν Άνω Επιφάνειας
Εμβαδόν της Άνω Επιφάνειας της Πλάκας.
Μειωμένο από οποιεσδήποτε περικοπές, ΠμΣ ή οπές.
