Παράμετρος

Σύντομη Περι­γραφή

Εκτενής Περιγραφή

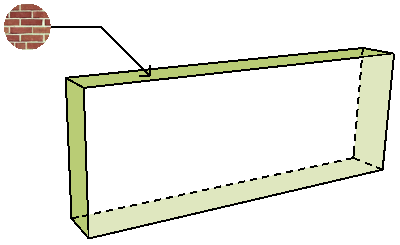

Επιφάνεια Χείλους

Όνομα της Επιφάνειας που ανατέθηκε στο χείλος του Τοίχου.

Παραθέτει την αρχική επιφάνεια χείλους του Τοίχου (όπως ορίζεται στο Δομικό Υλικό του). Δεν παρατίθεται για σύνθετης δομής Τοίχους.

Για να παρατεθούν όλες οι Επιφάνειες, συμπεριλαμβανομένων των ειδικών και εκείνων των σύνθετης δομής στοιχείων, χρησιμοποιήστε μία λίστα τύπου-Επιφάνεια (π.χ. Όλα τα Τελειώματα).

Εσωτερική Γωνία Κλί­σης

Γωνία της εσωτερικής έδρας ενός κεκλιμένου Τοίχου με το οριζόντιο επίπεδο.

Εξωτερική Γωνία Κλί­σης

Γωνία της εξωτερικής έδρας ενός κεκλιμένου Τοίχου με το οριζόντιο επίπεδο.

Ίδια με τη Γενική παράμετρο "Γωνία Κλίσης"

Τοίχος - Μέθοδος Γεωμετρίας

Ευθύγραμμος, Τραπεζοειδής ή Πολυγωνικός.

Πάχος Στρώ­σης (κενό) Τοίχου

Πάχος στρώσης Τοίχου της οποίας η δομή ορίστηκε ως “Στρώση Κενού”

Η Στρώση Κενού ορίζεται στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες .

Αναλυτικό Εμβαδόν Επιφάνειας Ανοιγμά­των στην Εσωτερική Έδρα

Εμβαδόν Επιφάνειας όλων των ανοιγμάτων Τοίχου (παράθυρα, πόρτες, απλά ανοίγματα) στην εσωτερική έδρα του Τοίχου.

Υπολογισμός επιφανειών των οπών που προκύπτουν από τις κοπές που δημιουργούν τα GDL ανοίγματα στον Τοίχο.

Αναλυτικό Εμβαδόν Επιφάνειας Ανοιγμά­των στην Εξωτερική Έδρα

Εμβαδόν Επιφάνειας όλων των ανοιγμάτων Τοίχου (παράθυρα, πόρτες, απλά ανοίγματα) στην εξωτερική έδρα του Τοίχου.

Υπολογισμός επιφανειών των οπών που προκύπτουν από τις κοπές που δημιουργούν τα GDL ανοίγματα στον Τοίχο.

Αναλυτικός Όγκος Ανοιγμά­των Τοίχου

Όγκος όλων των ανοιγμάτων Τοίχου (παράθυρα, πόρτες, απλά ανοίγματα).

Υπολογισμός του όγκου των οπών που προκύπτουν από τις κοπές που δημιουργούν τα GDL ανοίγματα στον Τοίχο.

Δεν λαμβάνονται υπόψη οι Πράξεις μεταξύ Στερεών.

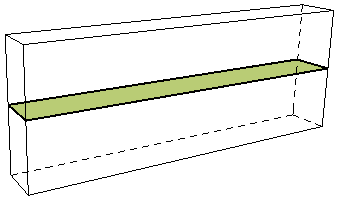

Εμβαδόν Τοίχου

Εμβαδόν της οριζόντιας διατομής του στοιχείου Τοίχου, όπως απεικονίζεται στην Κάτοψη.

Το Εμβαδόν μπορεί να διαφέρει ανάλογα με τις ρυθμίσεις Προβολής Κάτοψης (π.χ. Μόνο Τεμνόμενα - Προβαλλόμενα με Υπερκείμενα).

Οι διασταυρώσεις Τοίχου δεν επηρεάζουν την τιμή της περιμέτρου.

Συνδυα­σμένο Πλά­τος Πορτών Τοίχου

Σύνολο του ονομαστικού πλάτους (όπως καθορίστηκε στις Ρυθμίσεις Πόρτας) όλων των πορτών που είναι τοποθετημένες στον Τοίχο.

Συνδυα­σμένο Πλά­τος Παραθύ­ρων Τοίχου

Σύνολο του ονομαστικού πλάτους (όπως καθορίστηκε στις Ρυθμίσεις Παραθύρου) όλων των παραθύρων που είναι τοποθετημένα στον Τοίχο.

Μήκος του Τοίχου στην Εσωτερική Έδρα (υπό συνθήκες)

Μήκος Τοίχου κατά μήκος της Εσωτερικής Έδρας - αυτό το Μήκος μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμών.

Συνθήκη: Αφαιρεί το Μήκος οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση όγκου [1], εμβαδού [2], μήκους [3] τοίχου …”).

Μήκος (υπό συνθήκες) του Τοίχου στην Εξωτε­ρική Έδρα

Μήκος Τοίχου κατά μήκος της Εσωτερικής Έδρας - αυτό το Μήκος μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμών.

Συνθήκη: Αφαιρεί το Μήκος οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση όγκου [1], εμβαδού [2], μήκους [3] τοίχου …”).

Εμβαδόν Επιφάνειας στην Εσωτε­ρική Έδρα (υπό συνθή­κες)

Εμβαδόν Επιφάνειας Τοίχου της Εσωτερικής Έδρας - αυτό το Μήκος μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμών.

Συνθήκη: Αφαιρεί την επιφάνεια οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση όγκου [1], εμβαδού [2], μήκους [3] τοίχου …”).

Μειωμένος από περικοπές και ΠμΣ.

Εμβαδόν Επιφάνειας στην Εξωτε­ρική Έδρα (υπό συνθή­κες)

Εμβαδόν Επιφάνειας Τοίχου της Εξωτερικής Έδρας - αυτό το Μήκος μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμών.

Συνθήκη: Αφαιρεί την επιφάνεια οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση όγκου [1], εμβαδού [2], μήκους [3] τοίχου …”).

Μειωμένος από περικοπές και ΠμΣ.

Όγκος Στρώ­σης Τοίχου στην Εσωτε­ρική Έδρα (υπό συνθή­κες)

Όγκος στρώσης της Εσωτερικής Έδρας Τοίχου - αυτός ο Όγκος μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμών.

Συνθήκη: Αφαιρεί τον όγκο οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση όγκου [1], εμβαδού [2], μήκους [3] τοίχου …”).

Μειωμένος από περικοπές και ΠμΣ.

Όγκος Στρώ­σης Τοίχου στην Εξωτε­ρική Έδρα (υπό συνθή­κες)

Όγκος στρώσης της Εξωτερικής Έδρας Τοίχου - αυτός ο Όγκος μπορεί να διέπεται από έναν καθορισμένο Κανόνα Υπολογισμών.

Συνθήκη: Αφαιρεί τον όγκο οποιωνδήποτε ανοιγμάτων υπερβαίνουν ένα δεδομένο μέγεθος, όπως ορίστηκε στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Υπολογισμού & Κανόνες (“Μείωση όγκου [1], εμβαδού [2], μήκους [3] τοίχου …”).

Μειωμένος από περικοπές και ΠμΣ.

Πάχος Τοί­χου στο Πέρας

Πάχος πέρατος τραπεζοειδούς Τοίχου.

Δεύτερο πάχος, που ορίστηκε στις Ρυθμίσεις Τοίχου για έναν τραπεζοειδή Τοίχο.

Μικτό Εμβα­δόν Επιφά­νειας Τοίχου στην Εσωτε­ρική Έδρα

Μικτό Εμβαδόν Επιφάνειας Τοίχου - συμπεριλαμβανομένων των επιφανειών οποιουδήποτε ανοίγματος - στην εσωτερική του έδρα.

Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών).

Μικτό Εμβα­δόν Επιφά­νειας Τοίχου στην Εξωτε­ρική Έδρα

Μικτό Εμβαδόν Επιφάνειας Τοίχου - συμπεριλαμβανομένων των επιφανειών οποιουδήποτε ανοίγματος - στην εξωτερική του έδρα.

Μειωμένο από περικοπές. Αγνοούνται οι ΠμΣ (Πράξεις μεταξύ Στερεών).

Επιφάνεια Εσωτερικής Έδρας

Όνομα της επιφάνειας που ανατέθηκε στην εσωτερική έδρα του Τοίχου.

Μήκος Γραμμής Αναφοράς.

Μήκος της Γραμμής Αναφοράς του Τοίχου.

Μήκος Τοί­χου στο κέντρο

Μήκος του Τοίχου, όπως μετρήθηκε από το ένα άκρο στο άλλο, κατά μήκος του άξονα του Τοίχου.

Μήκος του Τοίχου στην Εσωτερική Έδρα

Μήκος του Τοίχου, όπως μετρήθηκε από το ένα άκρο στο άλλο, κατά μήκος της εσωτερικής έδρας του Τοίχου.

Μήκος του Τοίχου στην Εξωτερική Έδρα

Μήκος του Τοίχου, όπως μετρήθηκε από το ένα άκρο στο άλλο, κατά μήκος της εξωτερικής έδρας του Τοίχου.

Μέγιστο ύψος Τοίχου

Ύψος Τοίχου στο υψηλότερο σημείο του.

Οι κοπές από Στέγη λαμβάνονται υπόψη.

Περικοπές και ΠμΣ αγνοούνται.

Μέγιστο Ύψος Στρώ­σης Τοίχου στην Εσωτε­ρική Έδρα

Ύψος της στρώσης Τοίχου, στο υψηλότερο σημείο του, στην εσωτερική έδρα του Τοίχου.

Οι κοπές από Στέγη λαμβάνονται υπόψη.

Περικοπές και ΠμΣ αγνοούνται.

Μέγιστο Ύψος Στρώ­σης Τοίχου στην Εξωτε­ρική Έδρα

Ύψος της στρώσης Τοίχου, στο υψηλότερο σημείο του, στην εξωτερική έδρα του Τοίχου.

Οι κοπές από Στέγη λαμβάνονται υπόψη.

Περικοπές και ΠμΣ αγνοούνται.

Ελάχιστο Ύψος Στρώ­σης Τοίχου στην Εσωτε­ρική Έδρα

Ύψος της στρώσης Τοίχου, στο χαμηλότερο σημείο του, στην εσωτερική έδρα του Τοίχου.

Οι κοπές από Στέγη λαμβάνονται υπόψη.

Περικοπές και ΠμΣ αγνοούνται.

Ελάχιστο Ύψος Στρώ­σης Τοίχου στην Εξωτε­ρική Έδρα

Ύψος της στρώσης Τοίχου, στο χαμηλότερο σημείο του, στην εξωτερική έδρα του Τοίχου.

Οι κοπές από Στέγη λαμβάνονται υπόψη.

Περικοπές και ΠμΣ αγνοούνται.

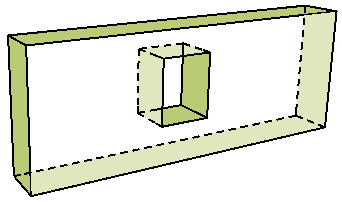

Καθαρό Εμβαδόν Επιφάνειας Χείλους

Σύνολο των εμβαδών όλων των παρειών (χείλη) του Τοίχου. Μειωμένο από περικοπές και Πράξεις Μεταξύ Στερεών (ΠμΣ).

Καθαρό Εμβαδόν Επιφάνειας στην Εσωτε­ρική Έδρα

Εμβαδόν Επιφάνειας Τοίχου στην εσωτερική έδρα.

Μειωμένο από Ανοίγματα, περικοπές και Πράξεις Μεταξύ Στερεών (ΠμΣ).

Καθαρό Εμβαδόν Επιφάνειας στην Εξωτε­ρική Έδρα

Εμβαδόν Επιφάνειας Τοίχου στην εξωτερική έδρα.

Μειωμένο από Ανοίγματα, περικοπές και Πράξεις Μεταξύ Στερεών (ΠμΣ).

Αριθμός Τεμνόμε­νων Υπο­στυλωμάτων

Αριθμός των Υποστυλωμάτων που τέμνουν τον Τοίχο

Αριθμός Πορτών σε Τοίχο

Αριθμός στοιχείων Πόρτας στον Τοίχο

Αριθμός Οπών (Απλά Ανοίγματα)

Αριθμός Αντικειμένων Απλού Ανοίγματος στον Τοίχο

Αριθμός Παραθύ­ρων σε Τοίχο

Αριθμός στοιχείων Παραθύρου στον Τοίχο

Επιφάνεια Εξωτερικής Έδρας

Όνομα της επιφάνειας που ανατέθηκε στην εξωτερική έδρα του Τοίχου.

Θέση Γραμ­μής Αναφο­ράς

Όπως ορίζεται στις Ρυθμίσεις Τοίχου (Εξωτερική Έδρα, Εσωτερική Έδρα ή Κέντρο).

Για Σύνθετους Τοίχους: μπορεί να είναι επίσης Πυρήνας - Εξωτερικό, Πυρήνας - Εσωτερικό ή Πυρήνας - Κέντρο.

Πάχος του Τοίχου (Ξεπερα­σμένο)

Ξεπερασμένο. Δείτε πεδίο Γενικό Πάχος.

Πάχος Στρώ­σης Τοίχου στην Εσωτε­ρική Έδρα

Για Σύνθετους Τοίχους: Πάχος της στρώσης στην Εσωτερική Έδρα του Τοίχου.

Το πάχος κάθε στρώσης καθορίζεται στις Επιλογές > Χαρακτηριστικά > Σύνθετες Δομές.

Πάχος Στρώ­σης Τοίχου στην Εξωτε­ρική Έδρα

Για Σύνθετους Τοίχους: Πάχος της στρώσης στην Εξωτερική Έδρα του Τοίχου.

Το πάχος κάθε στρώσης καθορίζεται στις Επιλογές > Χαρακτηριστικά > Σύνθετες Δομές.

Όγκος Στρώ­σης Τοίχου στην Εσωτε­ρική Έδρα

Καθαρός Όγκος της στρώσης στην Εσωτερική Έδρα του Τοίχου.

Αφαιρεί Όγκους Ανοιγμάτων εντός της στρώσης

Μειωμένος από περικοπές και ΠμΣ.

Όγκος Στρώ­σης Τοίχου στην Εξωτε­ρική Έδρα

Καθαρός Όγκος της στρώσης στην Εξωτερική Έδρα του Τοίχου.

Αφαιρεί Όγκους Ανοιγμάτων εντός της στρώσης

Μειωμένος από περικοπές και ΠμΣ.

Τύπος Πολυ­πλοκότητας Τοίχου

Κατακόρυφος, Κεκλιμένος, ή Διπλά-Κεκλιμένος.

Όπως ορίζεται στις Ρυθμίσεις Τοίχου, Πάνελ Γεωμετρία και Τοποθέτηση
