Παράμετρος

Σύντομη Περι­γραφή

Εκτενής Περιγραφή

Καθαρή Περίμετρος Χώρου

Περίμετρος του Χώρου, μετρημένη κατά μήκος των εσωτερικών ιχνών τον Τοίχων που τον περιβάλλουν (ανεξάρτητα από τη θέση της γραμμής Αναφοράς των Τοίχων).

Μετρημένο Καθαρό Εμβαδόν Χώρου

Συνολικό εμβαδόν του πολυγώνου του Χώρου. Δεν περιλαμβάνει το εμβαδόν οποιουδήποτε τοίχου οριοθέτησης.

Το Εμβαδόν Χώρου μπορεί να μειωθεί περαιτέρω από τα εμβαδά ορισμένων στοιχείων που βρίσκονται εντός του πολυγώνου του Χώρου.

Το Καθαρό Εμβαδόν δεν περιλαμβάνει το αποτύπωμα των κατασκευαστικών στοιχείων που βρίσκονται εντός του χώρου

των οποίων η επιλογή "Σχέση με Χώρους" είναι ρυθμισμένη σε "Περίγραμμα Χώρου".

Η Σχέση με Χώρους είναι διαθέσιμη για

- Τοίχους και Υποστυλώματα: Διάλογος Ρυθμίσεων, Πάνελ Μοντέλο

 - Τοιχοπέτασμα: Διάλογος Ρυθμίσεων, Πάνελ Τοποθέτηση Μέλους

Μετρημένο Μικτό Εμβα­δόν Χώρου

Συνολικό εμβαδόν του πολυγώνου του Χώρου. Μπορεί να περιλαμβάνει το εμβαδόν των τοίχων οριοθέτησης, έως τη γραμμή αναφοράς τους.

Οι Τοίχοι οριοθέτησης περιλαμβάνονται στο Μετρημένο Εμβαδόν εάν ο Χώρος εκτείνεται μέχρι τη γραμμή αναφοράς τους.

Νο. Δοκών Χώρου

Αριθμός των Δοκών του Χώρου.

Μία Δοκός ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Νο. Υποστυ­λωμάτων Χώρου

Αριθμός των Υποστυλωμάτων του Χώρου.

Ένα Παράθυρο ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Νο. Κοίλων Γωνιών Χώρου

Κοίλες γωνίες του πολυγώνου του Χώρου.

Νο. Γωνιών Χώρου

Συνολικός αριθμός γωνιών του πολυγώνου του Χώρου.

Νο. Πορτών Χώρου

Αριθμός των Πορτών του Χώρου.

Μία Πόρτα ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Νο. Φ. Πηγών Χώρου

Αριθμός των Φ. Πηγών του Χώρου.

Μία Φ. Πηγή ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Νο. Αντικει­μένων Χώρου

Αριθμός των Αντικειμένων του Χώρου.

Ένα Αντικείμενο ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Νο. τμημά­των Τοίχου σε Χώρο

Τμήμα Τοίχου: ένας Τοίχος ο οποίος τρέχει κατά μήκος του ορίου του Χώρου.

Νο. Παρα­θύρων Χώρου

Αριθμός των Παραθύρων του Χώρου.

Ένα Παράθυρο ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Χώρος - Μικτή Περί­μετρος

Η περίμετρος του Χώρου που αντιστοιχεί στο πολύγωνο του Χώρου, στο κάτω μέρος του στερεού του Χώρου.

Για έναν Χώρο που δημιουργήθηκε με τη μέθοδο Γραμμή Αναφοράς, η περίμετρος μετριέται κατά μήκος των Γραμμών Αναφοράς των Τοίχων οριοθέτησης.

Περίμετρος Τοίχων Ορι­οθέτησης Χώρου

Περίμετρος των Τοίχων που περικλείουν τον Χώρο.

Εμβαδόν Επιφάνειας Τοίχων Ορι­οθέτησης του Χώρου

Εμβαδόν επιφανείας των Τοίχων του Χώρου.

Ένας Τοίχος ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Μείωση Εμβαδού

Το Υπολογισμένο Εμβαδόν ως ποσοστό του Μειωμένου Εμβαδού.

Στις Ρυθμίσεις Χώρου - Πάνελ Εμβαδομέτρηση: Εάν τσεκάρετε το "Μείωση κατά" ένα ορισμένο ποσοστό, το αποτέλεσμα δίνει το Υπολογισμένο.

(Για παράδειγμα: Εάν το "Μείωση κατά" είναι 20%, το εμβαδόν υπολογίζεται στο 80%)

Υπολογι­σμένο

Το εμβαδόν του Χώρου, μετά το Μειωμένο Εμβαδόν, μειώνεται περαιτέρω από την τιμή του ποσοστού που ορίστηκε στο Πάνελ Εμβαδομέτρηση των Ρυθμίσεων Χώρου.

στις Ρυθμίσεις Χώρου - Πάνελ Εμβαδομέτρηση: τσεκάρετε το "Μείωση κατά", και εισάγετε ένα ποσοστό προς αφαίρεσή του από το Μειωμένο Εμβαδόν Χώρου. Το αποτέλεσμα είναι το Υπολογισμένο (εμβαδόν).

Εμβαδόν Επιφάνειας Πορτών Χώρου

Συνολικό εμβαδόν επιφάνειας για όλες τις Πόρτες του Χώρου.

Μία Πόρτα ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Άνοιγμα Πορτών Χώρου

Συνολικό πλάτος όλων των Πορτών του Χώρου.

Μία Πόρτα ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Εξαχθέν Εμβαδόν Υποστυλω­μάτων

Το εμβαδόν Υποστυλώματος αφαιρείται από το Μετρημένο εμβαδόν Χώρου.

Σημαντικό όταν το πολύγωνο Χώρου περιέχει ένα ή περισσότερα Υποστυλώματα. Εάν η Σχέση με Χώρους = “Μείωση Μόνον Εμβαδού Χώρου” ΚΑΙ το εμβαδόν Υποστυλώματος ξεπερνά το ελάχιστο που ορίζεται στις Προτιμήσεις Χώρων, τότε ο Χώρος μειώνεται κατά το ποσοστό που ορίστηκε στις Προτιμήσεις Χώρων.

Εξαχθέν Εμβαδόν Ράστερ

Το εμβαδόν Ράστερ αφαιρείται από το Μετρημένο εμβαδόν Χώρου.

Σημαντικό όταν το πολύγωνο Χώρου περιέχει Ράστερ. Εάν η Αφαίρεση από Χώρους είναι ενεργοποιημένη για το Ράστερ (δείτε Ρυθμίσεις Ράστερ - Γενικές Ρυθμίσεις), τότε το εμβαδόν Χώρου μειωμένο κατά το καθορισμένο ποσοστό.

Εξαχθέν Εμβαδόν Χαμηλών

Εμβαδόν χαμηλής οροφής που αφαιρείται από το Μετρημένο εμβαδόν Χώρου.

 Εάν ο Χώρος έχει περικοπεί από μία Στέγη ή ένα Κέλυφος: Το εμβαδόν χώρου μειώνεται κατά τη "Μείωση εμβαδού λόγω Χαμηλής Οροφής" όπως ορίστηκε στις Προτιμήσεις Χώρων.

Εξαχθέν Εμβαδόν Τοίχων

Το εμβαδόν Τοίχων αφαιρείται από το Μετρημένο εμβαδόν Χώρου.

Σημαντικό όταν το πολύγωνο Χώρου περιέχει Τοίχο(ους). Εάν η Σχέση με Χώρους = “Μείωση Μόνον Εμβαδού Χώρου” ΚΑΙ το εμβαδόν Τοίχου ξεπερνά το ελάχιστο που ορίζεται στις Προτιμήσεις Χώρων, τότε ο Χώρος μειώνεται κατά το ποσοστό που ορίστηκε στις Προτιμήσεις Χώρων.

Πάχος Υπό­βασης Χώρου

Τιμή Πάχους Υπόβασης.

Ορίζεται στο Πάνελ Όνομα και Τοποθέτηση των Ρυθμίσεων Χώρου.

Μειωμένο Εμβαδόν

Το εμβαδόν του Χώρου μετά το Μετρημένο Καθαρό Εμβαδόν μειώνεται περαιτέρω από ορισμένες μειώσεις σε επίπεδο στοιχείου, σε συνάρτηση με τις Προτιμήσεις Χώρου.

Κατασκευαστικά Στοιχεία: Εάν η Σχέση με Χώρους = “Μείωση Μόνον Εμβαδού Χώρου” ΚΑΙ το εμβαδόν Τοίχου/Υποστυλώματος ξεπερνά το ελάχιστο που ορίζεται στις Προτιμήσεις Χώρων, τότε ο Χώρος μειώνεται κατά το ποσοστό που ορίστηκε στις Προτιμήσεις Χώρων.

 Ράστερ: Εάν η Αφαίρεση από Χώρους είναι ενεργοποιημένη για το Ράστερ (δείτε Ρυθμίσεις Ράστερ - Γενικές Ρυθμίσεις), τότε το εμβαδόν Χώρου μειωμένο κατά το καθορισμένο ποσοστό.

 Εάν ο Χώρος έχει περικοπεί από μία Στέγη ή ένα Κέλυφος: Το εμβαδόν χώρου μειώνεται κατά τη "Μείωση εμβαδού λόγω Χαμηλής Οροφής" όπως ορίστηκε στις Προτιμήσεις Χώρων.

Επιφάνεια Χώρου

Επιφάνεια που ανατέθηκε στον Χώρο.

Εξαχθέν Εμβαδόν Συνολικά

Το Συνολικό εμβαδόν Τοίχου/Υποστυλώματος/Τοιχοπετασμάτων/Ράστερ/Χαμηλής Οροφής που αφαιρείται κατά τον υπολογισμό του εμβαδού Χώρου.

Σημαντικό όταν το πολύγωνο Χώρου περιέχει ορισμένα στοιχεία.

Ο Υπολογισμός Εμβαδού Χώρου διαφέρει ανάλογα με τη ρύθμιση Σχέσης με Χώρο των στοιχείων που βρίσκονται ενός του πολυγώνου του Χώρου, και των Προτιμήσεων Χώρων.

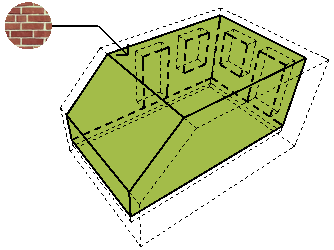

Ενιαία Επι­φάνεια

Το τσεκάρισμα ή μη στο κουτάκι τσεκαρίσματος υποδεικνύει εάν ο Χώρος χρησιμοποιεί μία ενιαία επιφάνεια.

Εάν δεν είναι τσεκαρισμένο το κουτάκι, τότε οι έδρες του Χώρου προσλαμβάνουν τις επιφάνειες των στοιχείων που δρουν ως περίγραμμα Χώρου.

Αυτή η τιμή ρυθμίζεται στο Πάνελ Μοντέλο των Ρυθμίσεων Χώρου. Επιλέξτε μία επιφάνεια για τον Χώρο και στη συνέχεια επιλέξτε: “Χρήση αυτής της Επιφάνειας σε Όλες τις Έδρες Χώρου” ή “Επηρεασμός από Τοίχο Ορίων και Επιφάνειες Στοιχείου Κοπής”.

Εμβαδόν Πίσω Επι­φάνειας Εσοχής Τοί­χου

Εμβαδόν Επιφάνειας εσοχής Τοίχου του Χώρου, στο πίσω μέρος

Οι Εσοχές Τοίχου δημιουργούνται από τη γεωμετρία Ανοίγματος: Εγκοπές, Εσοχή Τοίχου, και/ή Κόγχη Τοίχου. Εάν αυτές οι γεωμετρίες επηρεάζουν τον Χώρο (π.χ. εάν το μέγεθος της εσοχής ξεπερνά το ελάχιστο που ρυθμίζουν οι Προτιμήσεις Χώρου, και/ή γραμμή αναφοράς του ανοίγματος συμπίπτει με αυτήν του Χώρου), τότε αυτές οι παράμετροι σας δίνουν τα εμβαδά των 3D εσοχών (άνω, πλαϊνά και πίσω.

Εμβαδόν Πλαϊνής Επι­φάνειας Εσοχής Τοί­χου

Εμβαδόν Επιφάνειας εσοχής Τοίχου στα πλαϊνά του Χώρου

δείτε πιο πάνω

Εμβαδόν Άνω Επιφά­νειας Εσο­χής Τοίχου

Εμβαδόν Επιφάνειας εσοχής Τοίχου του Χώρου (άνω)

δείτε πιο πάνω

Εμβαδόν Επιφάνειας Παραθύ­ρων Χώρου

Εμβαδόν επιφανείας των Παραθύρων του Χώρου.

Ένα Παράθυρο ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Άνοιγμα Παραθύ­ρων Χώρου

Συνολικό πλάτος όλων των Παραθύρων του Χώρου

Ένα Παράθυρο ανήκει σε έναν χώρο, εάν οποιοδήποτε μέρος του 2D πολυγώνου είναι μέσα ή συμπίπτει με τα άκρα του 2D πολυγώνου του Χώρου.

Χρήση Χώρου

Όνομα της Χρήσης Χώρου που ανατέθηκε σε αυτόν τον Χώρο.

Ορίζεται στο Πάνελ Όνομα και Τοποθέτηση των Ρυθμίσεων Χώρου.

Κωδικός Χρήσης Χώρου

Αριθμός της Χρήσης Χώρου που ανατέθηκε σε αυτόν τον Χώρο.

Εξαρτάται από τη Χρήση Χώρου. Οι Κωδικοί Χρήσης Χώρου ανατέθηκαν σε Χρήσεις Χώρων στο Επιλογές > Χαρακτηριστικά Στοιχείου > Χρήσεις Χώρων (πατήστε Μετονομασία για να προσπελάσετε το πεδίο Κωδικός).

Όνομα Χώρου

Όνομα του Χώρου όπως ορίστηκε στο Πάνελ Όνομα και Τοποθέτηση των Ρυθμίσεων Χώρου.

Νο. Χώρου

Αριθμός του Χώρου όπως ορίστηκε στο Πάνελ Όνομα και Τοποθέτηση των Ρυθμίσεων Χώρου.
