Υπολογισμός Εμβαδού Στρώσης/Συστατικού

Χρησιμοποιήστε το πεδίο Εμβαδόν Στρώσης/Συστατικού για να υπολογίσετε το εμβαδόν συστατικού οποιουδήποτε βασικού, σύνθετου ή σύμπλοκου στοιχείου.

Σημείωση: Οι Μορφές και τα βασικά Υποστυλώματα χωρίς επικάλυψη αποτελούν εξαίρεση: το εμβαδόν στρώσης δεν μπορεί να υπολογιστεί για αυτά τα στοιχεία.

Ο Όγκος και το Εμβαδόν Στρώσης/Συστατικού είναι διαθέσιμα ως GDL Αιτήματα για χρήση τους στις λίστες και τα αντικείμενα ιδιότητας. Ωστόσο, ο Όγκος και το Εμβαδόν Στρώσης/Συστατικού, δεν μπορούν να εμφανίζονται ως παράμετροι τοποθετήσιμων στοιχείων όπως είναι οι Σημάνσεις.

Εμβαδόν Στρώσης των Βασικών και Σύνθετων Στοιχείων

Για τα περισσότερα των στοιχείων, το υπολογισμένο εμβαδόν είναι εκείνο της προβολής στο εικονικό επίπεδο που διέρχεται από το κέντρο της στρώσης/συστατικού.

Δείτε το βίντεο

Ο ακόλουθος πίνακας δίνει περισσότερες λεπτομέρειες για την εμβαδομέτρηση κάθε τύπου στοιχείου.

Βασικό ή Σύνθετο Στοιχείο	Ποιο Επίπεδο Χρησιμοποιείται στον Υπολογισμό Εμβαδού Στρώσης/Συστατικού;

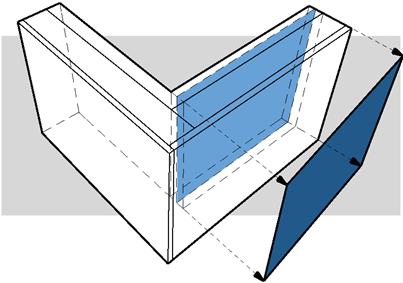

Κανονικός Ευθύγραμμος Τοίχος	Το κατακόρυφο επίπεδο που διέρχεται από το κέντρο της στρώσης.

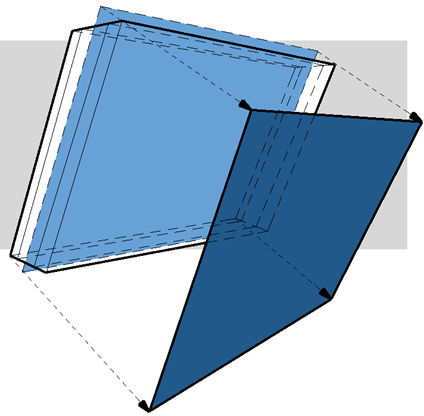

Κεκλιμένος Τοίχος	Το κεκλιμένο επίπεδο που διέρχεται από το κέντρο της στρώσης.

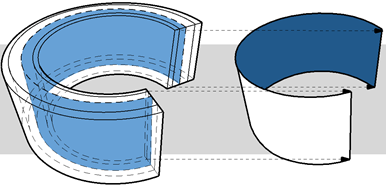

Καμπύλος Τοίχος	Το επίπεδο (επιφάνεια) του κατακόρυφου κυλίνδρου που διέρχεται από το κέντρο της στρώσης.

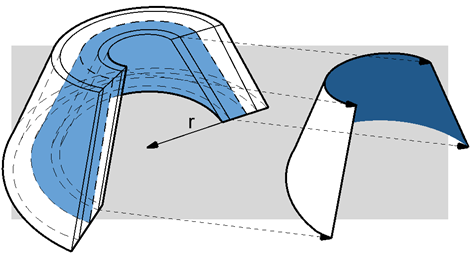

Καμπύλος Κεκλιμένος Τοίχος	Το επίπεδο (επιφάνεια) του κώνου που διέρχεται από το κέντρο της στρώσης.
Διπλά Κεκλιμένος Τοίχος	Το επίπεδο της μεταβλητού-πάχους στρώσης που είναι πλησιέστερο στη γραμμή αναφοράς του τοίχου.

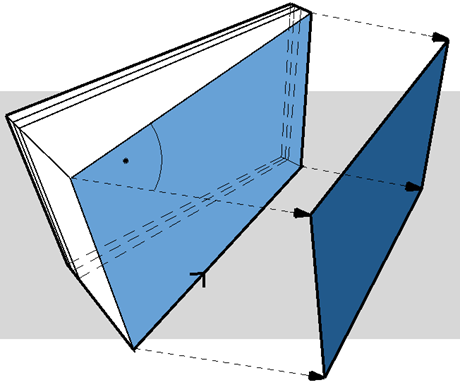

Τραπεζοειδής Τοίχος	Το επίπεδο της μεταβλητού-πάχους στρώσης που είναι πλησιέστερο στη γραμμή αναφοράς του τοίχου.

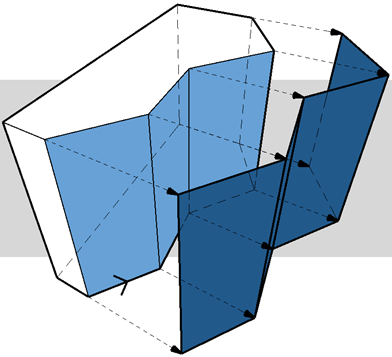

Πολυγωνικός Τοίχος	Τα επίπεδα(ο) των κατακόρυφων πολυγώνων(ου) που ορίζονται από τις έδρες(α) αναφοράς.

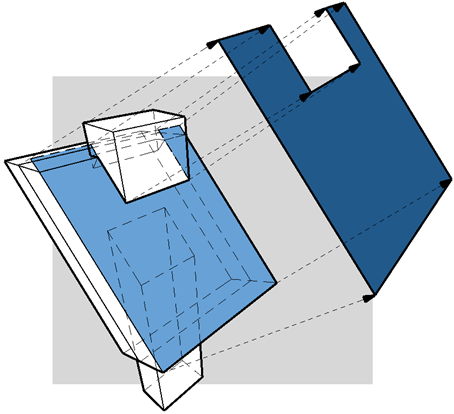

Στέγη	Επίπεδο της στέγης.

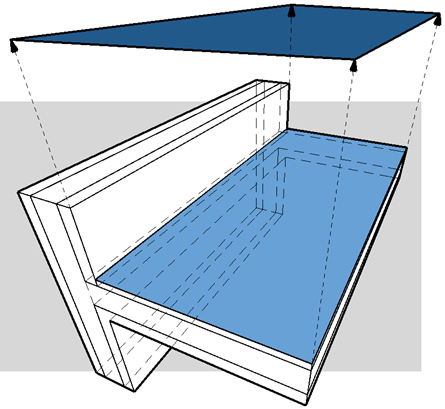

Πλάκα	Επίπεδο της πλάκας.

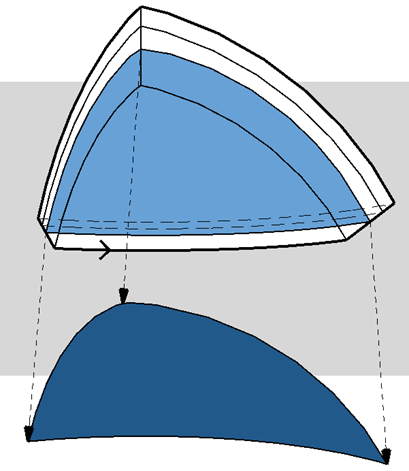

Κέλυφος	Το επίπεδο της στρώσης που είναι πλησιέστερη στο επίπεδο αναφοράς του Κελύφους

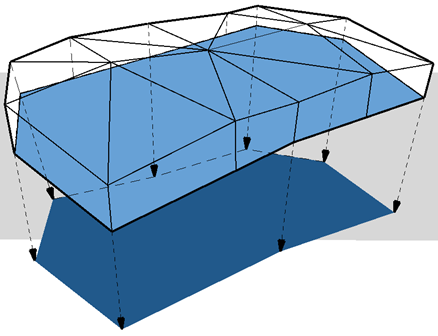

Ανάγλυφο	Το επίπεδο αναφοράς του Αναγλύφου

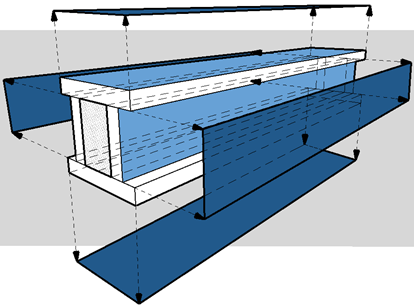

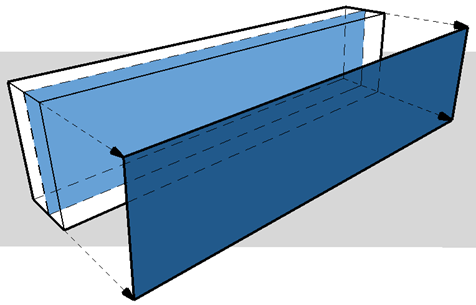

Ευθύγραμμη Δοκός	Το κατακόρυφο επίπεδο της Δοκού
Υποστύλωμα χωρίς Επικάλυψη	Δεν υπολογίζεται το εμβαδόν στρώσης/συστατικού.

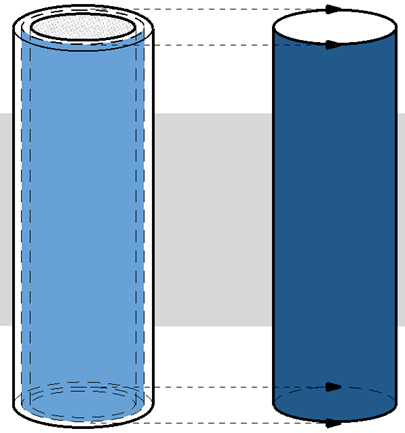

Υποστύλωμα με Επικάλυψη (κυκλικό)	Κυκλικό υποστύλωμα με επικάλυψη: Το επίπεδο της γραμμής του άξονα (κέντρο) του συστατικού επικάλυψης.

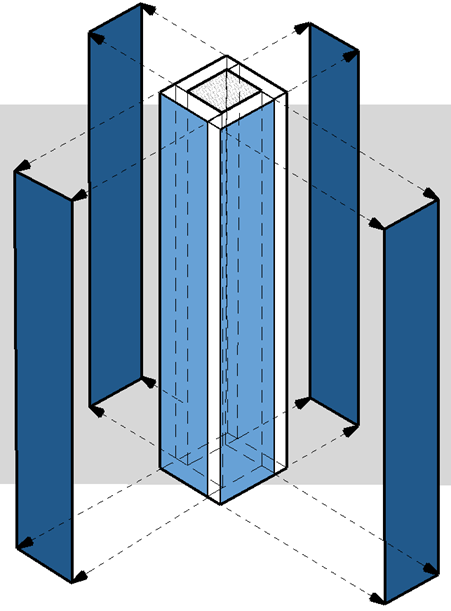

Υποστύλωμα με Επικάλυψη (ορθογωνικό)	Το πρόγραμμα υπολογίζει την επικάλυψη σαν να έχει διαιρεθεί σε τέσσερα τμήματα, όπως εμφανίζονται, και χρησιμοποιείται το κατακόρυφο επίπεδο κάθε τμήματος.
Μορφή	Δεν υπολογίζεται το εμβαδόν στρώσης/συστατικού.

Εμβαδά Συστατικών των Σύμπλοκων Διατομών

Για τις σύμπλοκες διατομές, το εμβαδόν κάθε συστατικού μπορεί να υπολογιστεί.

Στις λίστες αυτών των εμβαδών ενός σύμπλοκου (από διατομή) στοιχείου, μπορείτε να ελέγξετε:

•ποια συστατικά πρέπει να συμπεριληφθούν στη λίστα εμβαδού συστατικού

•για κάθε συστατικό, ποιο επίπεδο πρέπει να χρησιμοποιηθεί ως βάση για την εμβαδομέτρηση

Αυτά τα χαρακτηριστικά περιγράφονται παρακάτω.

Επιλογή Συστατικών Διατομής για Λίστα Εμβαδών

1.Στο παράθυρο Επεξεργαστή Διατομής, επιλέξτε ένα συστατικό.

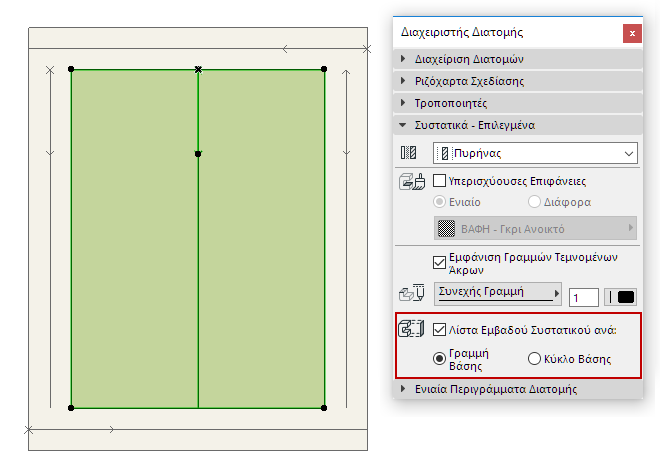

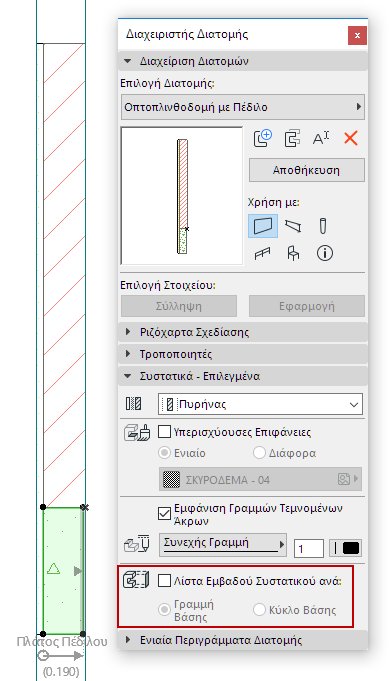

2.Στον Διαχειριστή Διατομής (Επιλογές > Σύμπλοκες διατομές > Διαχειριστής Διατομής), τσεκάρετε το κουτάκι Λίστα Εμβαδού Συστατικού για κάθε συστατικό του οποίου το εμβαδόν θέλετε να συμμετέχει.

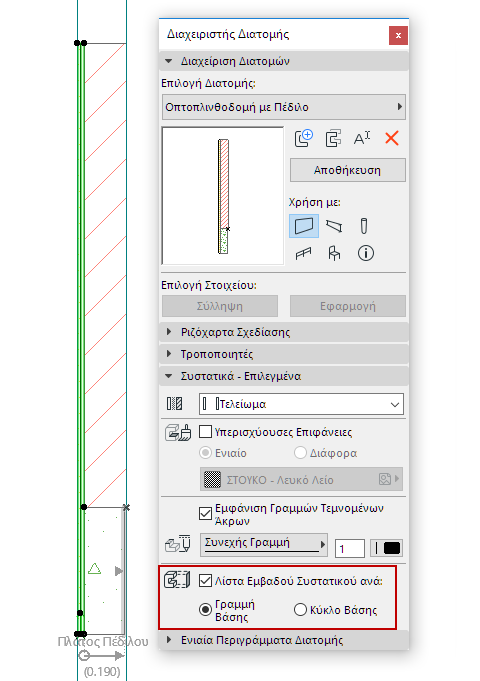

Σε αυτό το παράδειγμα, επεξεργαζόμαστε το στοιχείο Οπτοπλινθοδομή με Πέδιλο. Το κουτάκι της επικάλυψης είναι τσεκαρισμένο, και το εμβαδόν της θα συμπεριληφθεί στον πίνακα. Ωστόσο, το εμβαδόν του πέδιλου δεν είναι σχετικό και το κουτάκι του δεν είναι τσεκαρισμένο.

Λίστα Εμβαδού Συστατικού: ΝΑΙ για Επικάλυψη, ΟXΙ για Πέδιλο

3.Πατήστε Απομνημόνευση Διατομής για αποθήκευση των αλλαγών.

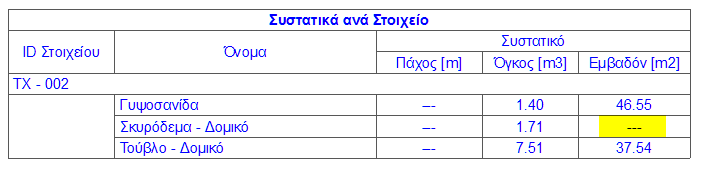

4.Το εμβαδόν του συστατικού σκυρόδεμα πέδιλου δεν συμπεριλαμβάνεται στον πίνακα.

Ρύθμιση Υπολογισμένου Εμβαδού των Συστατικών Διατομής

Για να ρυθμίσετε τον τρόπο υπολογισμού του εμβαδού του συστατικού, μπορείτε να επεξεργαστείτε γραφικά τη Γραμμή ή τον Κύκλο Βάσης του στον Επεξεργαστή Διατομής, εφόσον είναι απαραίτητο.

•Χρησιμοποιήστε την Γραμμή Βάσης για να υπολογίσετε το εμβαδόν συστατικού από την προβολή του στο επίπεδο που αναπαριστά η γραμμή. Εξ ορισμού, η γραμμή βάσης βρίσκεται κατά μήκος του μεγαλύτερου τμήματος της διατομής.

•Χρησιμοποιήστε τον Κύκλο Βάσης για να υπολογίσετε το εμβαδόν ως προβαλλόμενο σε ένα καμπυλωτό συστατικό (από την προβολή του συστατικού σε μία καμπυλωτή επιφάνεια).

Σημείωση: Για να διατηρήσετε όλες τις Γραμμές Βάσης ορατές στον Επεξεργαστή Διατομής, ανεξάρτητα από την επιλογή συστατικού, βεβαιωθείτε ότι έχετε τσεκάρει το Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Γραμμή/Κύκλος Βάσης Εμβαδού Συστατικού.

Σε αυτό το παράδειγμα, χρειάζεστε το εμβαδόν του Γενικής Χρήσης Υποστυλώματος στην οριζόντια επιφάνειά του.

1.Στον Επεξεργαστή Διατομής, επιλέξτε το συστατικό.

2.Τσεκάρετε το κουτάκι Λίστα Εμβαδού Συστατικού.

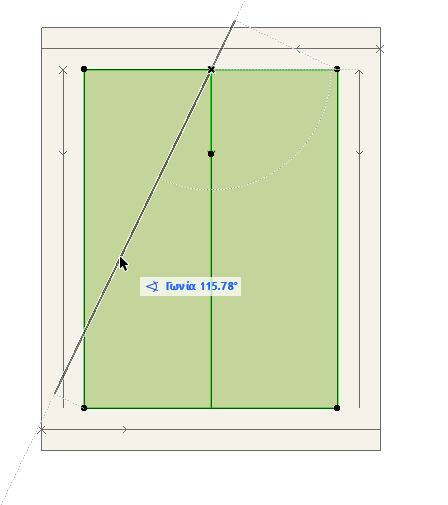

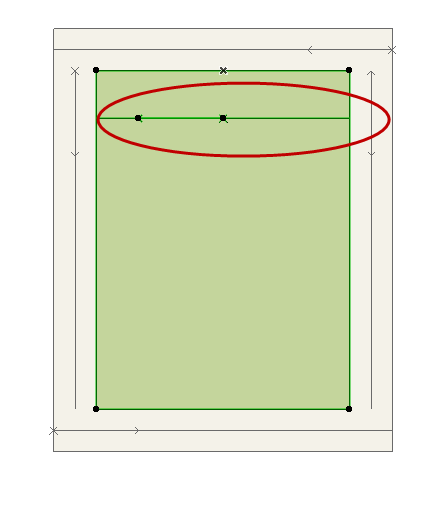

3.Η γραμμή βάσης συστατικού είναι κατακόρυφη η οποία δεν δίνει το εμβαδόν που χρειάζεστε. Στο παράθυρο Επεξεργαστή Διατομής, επιλέξτε τη γραμμή βάσης και περιστρέψτε την ώστε να γίνει οριζόντια.

4.Πατήστε Απομνημόνευση Διατομής για αποθήκευση των αλλαγών.

5.Το οριζόντιo εμβαδόν του υποστυλώματος συμμετέχει στον πίνακα.

Για γενικές πληροφορίες που αφορούν την επεξεργασία στον Διαχειριστή Διατομής, δείτε Διαχειριστής Διατομής.
