Παράμετρος
Σύντομη Περιγραφή
Εκτενής Περιγραφή
Απόκλιση Άξονα Δοκού
Απόκλιση άξονα αναφοράς.
Εξ ορισμού, αυτή η τιμή είναι μηδέν (ο άξονας αναφοράς διατρέχει κεντρικά τη Δοκό). Στις Ρυθμίσεις Δοκού μπορείτε να ορίσετε ως απόκλιση οποιαδήποτε άλλη τιμή: ο άξονας αναφοράς αποκλίνει κατά τη δεδομένη τιμή, από τη γραμμή που διέρχεται από το κέντρο της.
Τύπος Διατομής Δοκού
Κανονική ή Σύμπλοκη.
Σχήμα της διατομής Δοκού όπως ορίζεται στον διάλογο Ρυθμίσεων Δοκού.
Δοκός - Επιφάνεια Άκρου
Όνομα της Επιφάνειας που ανατέθηκε στα δύο άκρα της Δοκού.
Δοκός - Εμβαδόν Επιφάνειας Άκρου
Εμβαδόν των Επιφανειών και των δύο άκρων της Δοκού
Ύψος Οπής Δοκού
Ύψος ή διάμετρος της πρώτης τοποθετημένης οπής στη Δοκό).
Ίδια τιμή με Διάσταση 2 ή Διάμετρο Οπής, στο πάνελ Οπή των Ρυθμίσεων Εργαλείου Δοκός
Στάθμη Οπής Δοκού
Απόσταση του κέντρου της πρώτης τοποθετημένης οπής από την πλευρά της Δοκού
Ίδια τιμή με Θέση, στο πάνελ Οπή των Ρυθμίσεων Εργαλείου Δοκός.
Αριθμός Οπής Δοκού
Συνολικός αριθμός οπών της Δοκού.
Πλάτος Οπής Δοκού
Πλάτος της πρώτης τοποθετημένης οπής στη Δοκό
Ίδια τιμή με Διάσταση Διάσταση 1 Οπής, στο πάνελ Οπή των Ρυθμίσεων Εργαλείου Δοκός.
Επιφάνεια Πλευρών Οπών Δοκού
Συνολικό εμβαδόν πλευρών όλων των οπών Δοκού
Εμβαδόν Επιφάνειας Οπών Δοκού
Συνολικό εμβαδόν της 2D επιφάνειας όλων των οπών, όπως υπολογίστηκαν στη μία πλευρά της Δοκού.
Όγκος Οπών Δοκού
Συνολικός όγκος όλων των οπών της Δοκού.
Πολλαπλασιάζει το Πλάτος Δοκού επί το Εμβαδόν Επιφάνειας Οπών.
Δοκός - Επιφάνεια Αριστερής Πλευράς
Όνομα της Επιφάνειας που ανατέθηκε στην αριστερή Πλευρά της Δοκού.
“Αριστερά” και “Δεξιά” προσδιορίζονται με βάση τη διεύθυνση του άξονα αναφοράς της Δοκού. Διεύθυνση του άξονα είναι η διεύθυνση στην οποία σύρετε τον κέρσορα για να σχεδιάσετε τη Δοκό.
Δοκός - Εμβαδόν Επιφάνειας Αριστερής Πλευράς
Εμβαδόν της Επιφάνειας της αριστερής Πλευράς της Δοκού
μειωμένο από οποιεσδήποτε ΠμΣ ή οπές
“Αριστερά” και “Δεξιά” προσδιορίζονται με βάση τη διεύθυνση του άξονα αναφοράς της Δοκού. Διεύθυνση του άξονα είναι η διεύθυνση στην οποία σύρετε τον κέρσορα για να σχεδιάσετε τη Δοκό.

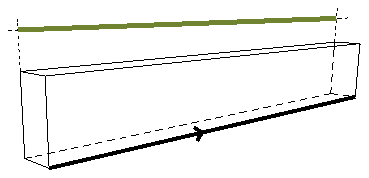

Δοκός - Μήκος Αριστερής Πλευράς
Μήκος της Δοκού στην αριστερή της πλευρά.
“Αριστερά” και “Δεξιά” προσδιορίζονται με βάση τη διεύθυνση του άξονα αναφοράς της Δοκού. Διεύθυνση του άξονα είναι η διεύθυνση στην οποία σύρετε τον κέρσορα για να σχεδιάσετε τη Δοκό.

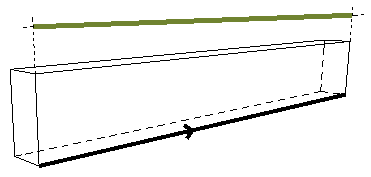

Δοκός - Μήκος Δεξιάς Πλευράς
Μήκος της Δοκού στη δεξιά της πλευρά.
“Αριστερά” και “Δεξιά” προσδιορίζονται με βάση τη διεύθυνση του άξονα αναφοράς της Δοκού. Διεύθυνση του άξονα είναι η διεύθυνση στην οποία σύρετε τον κέρσορα για να σχεδιάσετε τη Δοκό.
Δοκός - Επιφάνεια Δεξιάς Πλευράς
Όνομα της Επιφάνειας που ανατέθηκε στην δεξιά Πλευρά της Δοκού.
“Αριστερά” και “Δεξιά” προσδιορίζονται με βάση τη διεύθυνση του άξονα αναφοράς της Δοκού. Διεύθυνση του άξονα είναι η διεύθυνση στην οποία σύρετε τον κέρσορα για να σχεδιάσετε τη Δοκό.
Δοκός - Εμβαδόν Επιφάνειας Δεξιάς Πλευράς
Εμβαδόν της Επιφάνειας της δεξιάς Πλευράς της Δοκού
μειωμένο από οποιεσδήποτε ΠμΣ ή οπές
“Αριστερά” και “Δεξιά” προσδιορίζονται με βάση τη διεύθυνση του άξονα αναφοράς της Δοκού. Διεύθυνση του άξονα είναι η διεύθυνση στην οποία σύρετε τον κέρσορα για να σχεδιάσετε τη Δοκό.

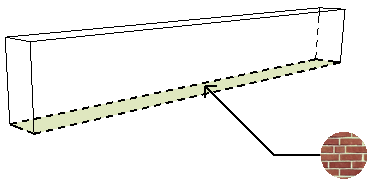

Κάτω Επιφάνεια
Όνομα της Επιφάνειας που ανατέθηκε στην κάτω επιφάνεια της Δοκού.

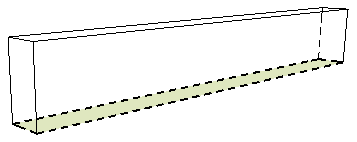

Εμβαδόν Κάτω Επιφάνειας
Εμβαδόν της κάτω Επιφάνειας της Δοκού
μειωμένο από οποιεσδήποτε ΠμΣ ή οπές.
“Αριστερά” και “Δεξιά” προσδιορίζονται με βάση τη διεύθυνση του άξονα αναφοράς της Δοκού. Διεύθυνση του άξονα είναι η διεύθυνση στην οποία σύρετε τον κέρσορα για να σχεδιάσετε τη Δοκό.

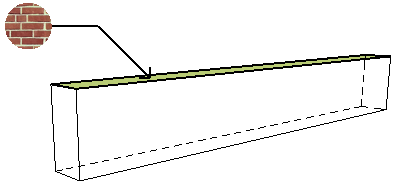

Άνω Επιφάνεια
Όνομα της Επιφάνειας που ανατέθηκε στην άνω επιφάνεια της Δοκού.

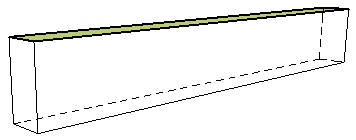

Εμβαδόν Άνω Επιφάνειας
Εμβαδόν της άνω Επιφάνειας της Δοκού
μειωμένο από οποιεσδήποτε ΠμΣ ή οπές.
