Παράμετροι Λίστας ΤΠ Πάνελ

Παράμετρος

Σύντομη Περι­γραφή

Εκτενής Περιγραφή

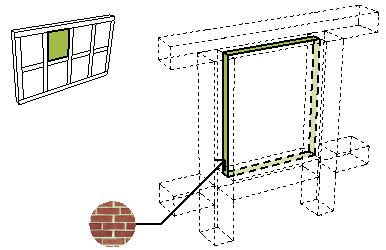

Επιφάνεια Χείλους

Επιφάνεια του χείλους του Πάνελ όπως ορίστηκε στο Πάνελ Μοντέλο των Ρυθμίσεων Πάνελ ΤΠ.

Για Πάνελ που είναι GDL Αντικείμενα, η επιφάνεια καθορίζεται στο GDL script τους.


Σύντμηση του Προσα­νατολισμού

Προσανατολισμός της γωνίας στροφής.




Γωνία από Βορρά

Γωνία στροφής του πάνελ σε μοίρες, μετρημένη από τον Βορρά.




ΤΠ Λειτουρ­γία Πάνελ

Σταθερό, Παράθυρο, ή Πόρτα, ανάλογα με τον Tύπο Πάνελ που διαλέξατε

Ορίζεται στο πάνελ Τύπος και Γεωμετρία Πλαισίου (σελίδα Πάνελ των Ρυθμίσεων Τοιχοπετάσματος).


ΤΠ Εμβαδόν Πάνελ με Σφιγκτήρες

Μικτό Εμβαδόν Επιφάνειας του Πάνελ.

Περιλαμβάνουν την εισχώρηση του πάνελ στα περιβάλλοντα πλαίσια. Η τιμή για το “βάθος” ορίζεται στο πάνελ Τύπος και Γεωμετρία Πλαισίου (σελίδα Πλαίσια των Ρυθμίσεων Τοιχοπετάσματος).


ΤΠ Εσωτε­ρική Επιφά­νεια Πάνελ

Εσωτερική επιφάνεια πάνελ όπως ορίστηκε στο Πάνελ Μοντέλο (σελίδα Πάνελ των Ρυθμίσεων Τοιχοπετάσματος).

Για Πάνελ που είναι GDL Αντικείμενα, η επιφάνεια καθορίζεται στο GDL script τους.


ΤΠ Ονομα­στικό Ύψος Πάνελ

Ύψος του πάνελ.

Δεν περιλαμβάνει την εισχώρηση του πάνελ στα περιβάλλοντα πλαίσια


ΤΠ Εμβαδόν Πάνελ χωρίς Σφιγκτήρες

Εμβαδόν Επιφάνειας του Πάνελ.

Δεν περιλαμβάνει την εισχώρηση του πάνελ στα περιβάλλοντα πλαίσια

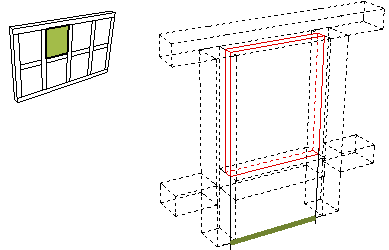

Ονομαστικό Πλάτος

Πλάτος του πάνελ

Δεν περιλαμβάνει την εισχώρηση του πάνελ στα περιβάλλοντα πλαίσια

Για τα γεν. χρήσης πάνελ, αυτή είναι ίδια με την κανονική παράμετρο Πλάτος.

Για τα GDL πάνελ, αυτή η τιμή μπορεί να οριστεί στις παραμέτρους του πάνελ.


ΤΠ Προσα­νατολισμός Πάνελ

Παραθέτει την κατεύθυνση (Αριστερά ή Δεξιά) των Πάνελ που ενεργούν σαν Πόρτες/Παράθυρα.

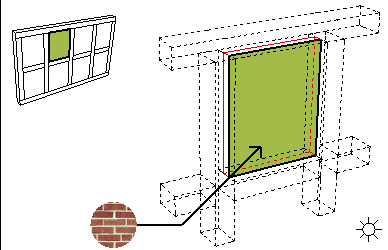

Εξωτερική Επιφάνεια

Επιφάνεια της εξωτερικής επιφάνειας του Πάνελ όπως ορίστηκε στο Πάνελ Μοντέλο των Ρυθμίσεων Πάνελ ΤΠ.

Για Πάνελ που είναι GDL Αντικείμενα, η επιφάνεια καθορίζεται στο GDL script τους.


Κλάση Πάνελ

π.χ.: Κύριο, Δευτερεύον, ή Ειδικό.

Αναθέστε Κλάση Πάνελ, κάνοντας κλικ στα πάνελ, στο παράθυρο Προεπισκόπηση του πάνελ Μοτίβο Πλέγματος και Προεπισκόπηση της Σελίδας Διάταξη των Ρυθμίσεων Συστήματος Τοιχοπετάσματος.

Τα Πάνελ της κλάσης “Ειδικό” έχουν τροποποιηθεί μεμονωμένα, χρησιμοποιώντας τις Ρυθμίσεις Πάνελ που είναι προσβάσιμες στη Φάση Επεξεργασίας Τοιχοπετάσματος.


Tύπος Πάνελ

Όνομα του Τύπου Πάνελ

Ορίζεται στο Tύπος και Γεωμετρία Πάνελ, στις Ρυθμίσεις Πάνελ Τοιχοπετάσματος.
