Επεξεργασία Διανυσματικού Μοτίβου Ράστερ

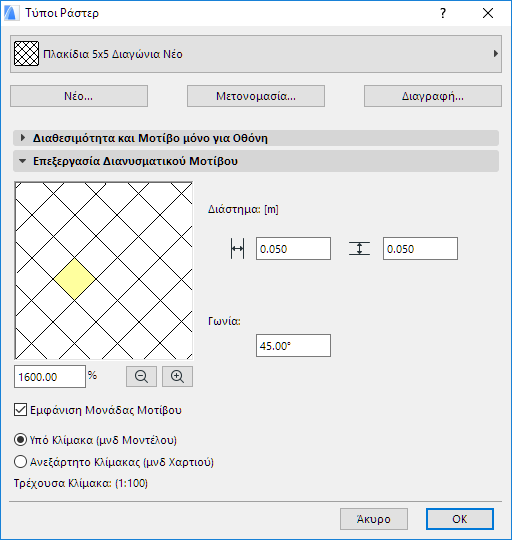

Αυτό το πάνελ εμφανίζεται στον Διάλογο Τύποι Ράστερ (Επιλογές > Χαρακτηριστικά Στοιχείου > Τύποι Ράστερ) εάν επεξεργάζεστε ένα διανυσματικό ράστερ.

Για αλλαγή του διανυσματικού μοτίβου ενός Τύπου Ράστερ, επιλέξτε το ράστερ που θέλετε να τροποποιήσετε από την pop-up λίστα που βρίσκεται στο άνω μέρος του διαλόγου.

Επεξεργαστείτε τις ιδιότητές του στο πάνελ Επεξεργασία Διανυσματικού Μοτίβου χρησιμοποιώντας τους παρακάτω ελέγχους:

Εμφάνιση Μονάδας Μοτίβου: Τσεκάρετε αυτό το κουτάκι για να τονιστεί η μονάδα συμβόλου στο παράθυρο προεπισκόπησης.

Κλίμακα Παραθύρου: Εισάγετε σε αυτό το κουτί την κλίμακα άποψης σε ποσοστό για να ελέγξετε την απεικόνιση στην περιοχή της διανυσματικής διαγράμμισης.

Για να καθορίσετε τη σχέση μεταξύ ράστερ και κλίμακας μελέτης, χρησιμοποιήστε τα δύο στρογγυλά κουμπιά.

Δείτε επίσης: Κλίμακα του Τύπου Ράστερ.

Zoom (-): Κάντε κλικ σε αυτό το κουμπί για να κάνετε Zoom (-) στην περιοχή εμφάνισης της διανυσματικής διαγράμμισης.

Zoom (+): Κάντε κλικ σε αυτό το κουμπί για να κάνετε Zoom (+) στην περιοχή εμφάνισης της διανυσματικής διαγράμμισης.

Διάστημα: Σε αυτό το τμήμα, εισάγετε τιμές για την απόσταση των μοτίβων της διανυσματικής διαγράμμισης, οριζοντίως και καθέτως.

Γωνία: Δώστε σε αυτό το τμήμα μία τιμή για να στραφεί η διανυσματική διαγράμμιση που φαίνεται στο Παράθυρο Δείγματος.

Κάντε κλικ στο OK όταν έχετε τελειώσει. Όλα τα στοιχεία που χρησιμοποιούν αυτό το μοτίβο ράστερ θα εμφανίζουν πλέον το τροποποιημένο.
