Ορισμός Προσανατολισμού Μοτίβων Ράστερ (Διανυσματικού ή από ΣΥΜΒΟΛΟ)
Χρησιμοποιήστε τους ελέγχους της Μεθόδου Προσανατολισμού για να ορίσετε ή να αλλάξετε χειροκίνητα τον προσανατολισμό ενός μοτίβου ράστερ (διανυσματικού ή από σύμβολο).
Εδώ φαίνεται ένας σύνθετος τοίχος που χρησιμοποιεί δύο είδη ράστερ (διανυσματικά και από σύμβολο). Μπορείτε να ρυθμίσετε τον προσανατολισμό αυτών των ράστερ, ώστε ο τοίχος να απεικονίζεται καλύτερα:
Πού θα Επιλέξετε μία Μέθοδο Προσανατολισμού Ράστερ για ένα Στοιχείο;

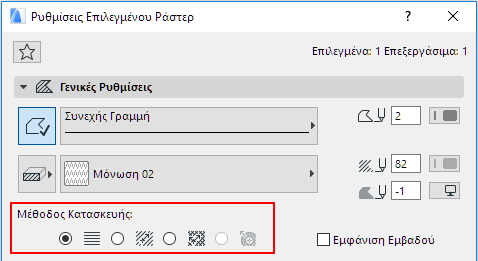

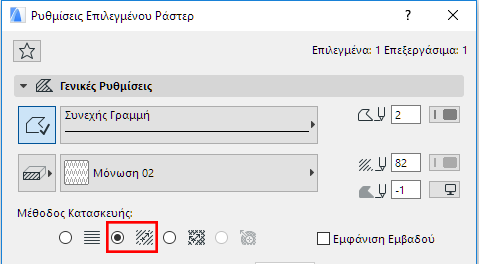

•Για στοιχεία Ράστερ που χρησιμοποιούν ένα διανυσματικό ή συμβολικό ράστερ κάλυψης, χρησιμοποιήστε τις επιλογές “Μέθοδος Κατασκευής” στο πάνελ Γενικές Ρυθμίσεις των Ρυθμίσεων Ράστερ.

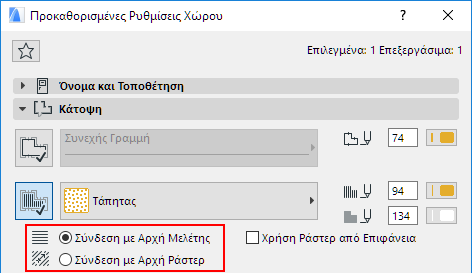

•Για Χώρους που χρησιμοποιούν ένα διανυσματικό ή συμβολικό ράστερ κάλυψης, χρησιμοποιήστε τα στρογγυλά κουμπιά στο πάνελ Κάτοψη των Ρυθμίσεων Χώρου.

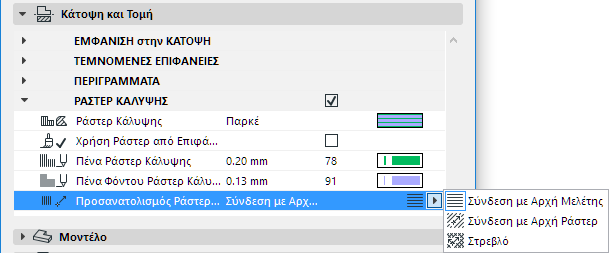

•Για τα Ράστερ Κάλυψης που ανατέθηκαν σε Ανάγλυφο, Πλάκα, Στέγη, Μορφή ή Κέλυφος, χρησιμοποιήστε τους ελέγχους που είναι κάτω από τον τίτλο ΡΑΣΤΕΡ ΚΑΛΥΨΗΣ στον διάλογο Ρυθμίσεων.
•Για ράστερ τεμνομένων που χρησιμοποιούνται σε συστατικά των σύμπλοκων ή των σύνθετων στοιχείων, οι ρυθμίσεις Προσανατολισμού Ράστερ πηγάζουν από το Δομικό Υλικό τους.
Μέθοδοι Προσανατολισμού Ράστερ
Ακτινικά Στρεβλό Ράστερ (μόνο Ράστερ από Σύμβολο)

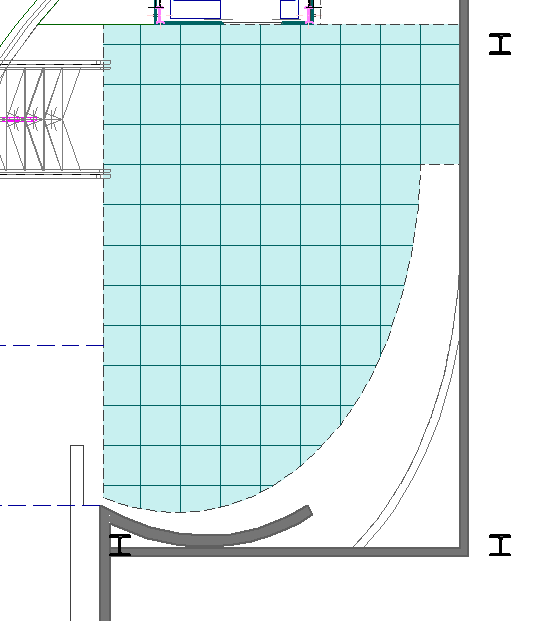

Αν επιλέξετε Σύνδεση με Αρχή Μελέτης, ο προσανατολισμός της διαγράμμισης θα είναι πάντα ορθός και από την Αρχή της Μελέτης, ανεξάρτητα από τους μετασχηματισμούς που έχουν γίνει στο στοιχείο.

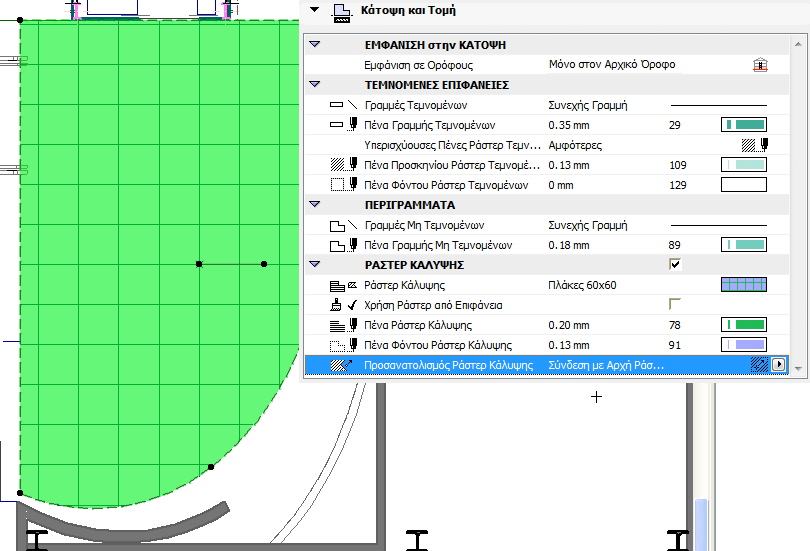

Χρησιμοποιήστε τη Σύνδεση με Αρχή Ράστερ για να ρυθμίσετε με ακρίβεια τη γωνία του μοτίβου της διαγράμμισης. Με αυτήν την επιλογή, το μοτίβο διαγράμμισης ξεκινάει στην αρχή του Ράστερ. Σε αυτήν την περίπτωση, στο τοποθετημένο ράστερ εμφανίζεται ένα χειριστήριο που καθορίζει και δείχνει τον προσανατολισμό του Ράστερ, ως οπτική πληροφόρηση.
Σημείωση: Τα χειριστήρια ράστερ είναι ορατά μόνον όταν είναι ενεργή η ρύθμιση Χειριστήρια Ράστερ (Βοηθήματα Σχεδίασης και Επεξεργασίας) στο Άποψη > Επιλογές Άποψης στην Οθόνη.
Μετατοπίστε το Χειριστήριο Ράστερ για νέα στοίχιση του μοτίβου της διαγράμμισης. Βεβαιωθείτε ότι το εικονίδιο Μετατόπιση υποστοιχείου της ΜικροΠαλέτας είναι ενεργό.
Όταν δημιουργείτε ένα νέο ράστερ με την επιλογή Σύνδεση με Αρχή Ράστερ, τοποθετήστε πρώτα το πολύγωνο του ράστερ, χρησιμοποιώντας το Εργαλείο Ράστερ.

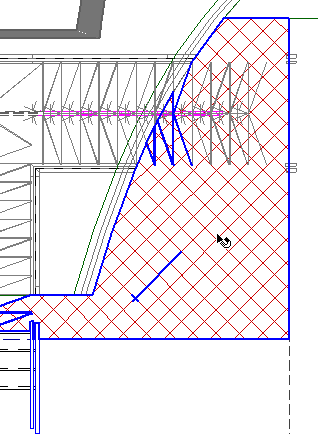

Ο κέρσορας παίρνει το σχήμα βέλους χειριστηρίου ράστερ:

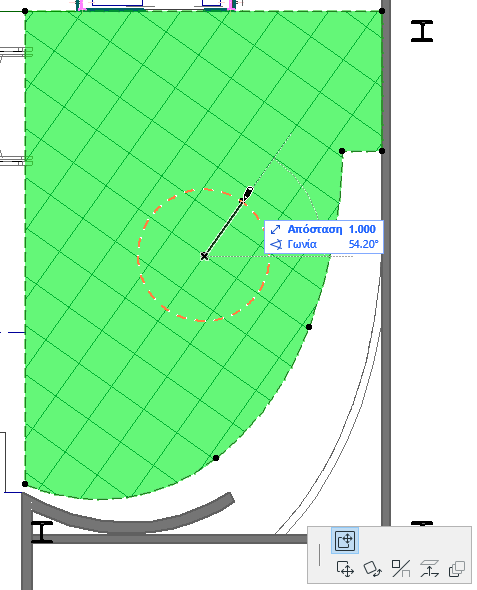

Κάντε κλικ δύο φορές για να ορίσετε την αρχή και τη διεύθυνση του μοτίβου ράστερ. Το πρώτο κλικ καθορίζει την αρχή του Ράστερ και το δεύτερο κλικ το τέλος του διανύσματος προσανατολισμού.
Σημειώστε, ότι το χειριστήριο δεν είναι απαραίτητο να βρίσκεται μέσα στο Ράστερ. Μπορείτε να σύρετε το χειριστήριο έξω από την περιοχή του ράστερ μετά από την τοποθέτησή του.

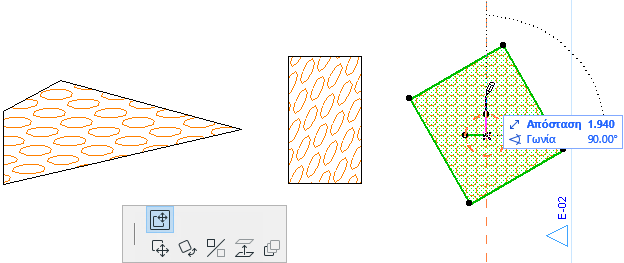

Μία τρίτη Μέθοδος Κατασκευής για τον Προσανατολισμό Ράστερ (διαθέσιμη για τα ράστερ κάλυψης μερικών στοιχείων) σας επιτρέπει τη Χρήση Στρεβλών Ράστερ. Αυτό σημαίνει, ότι αντί για ένα χειριστήριο που δείχνει το διάνυσμα προσανατολισμού, εμφανίζονται στην αρχή του ράστερ δύο χειριστήρια και μπορείτε να χειριστείτε το μοτίβο της διαγράμμισης, τροποποιώντας το μήκος οποιουδήποτε χειριστηρίου και τη γωνία μεταξύ των δύο χειριστηρίων. Σημειώστε, ότι (εάν οι Γραμμές-Οδηγοί είναι ενεργές) όταν πιάσετε ένα από τα χειριστήρια, εμφανίζεται ένας Κύκλος-Οδηγός, ώστε εάν αρχίσετε τη στρέβλωση του ράστερ αλλά αργότερα αποφασίσετε να γυρίσετε στον αρχικό προσανατολισμό του, να μπορείτε να επιστρέψετε το χειριστήριο στην αρχική του θέση στον Κύκλο-Οδηγό.
Με τη χρήση αυτής της ρύθμισης, τα Ράστερ Κάλυψης των Στεγών μπορούν να αναπαρίστανται σύμφωνα με την πραγματική τους γεωμετρική θέση. Ενώ δεν μπορείτε να στρεβλώσετε χειροκίνητα το μοτίβο ενός ράστερ κάλυψης μίας Στέγης, στον διάλογο Ρυθμίσεων Στέγης μπορείτε να ενεργοποιήσετε τον έλεγχο Στρέβλωση με Κλίση, ώστε το ράστερ κάλυψής της να στρεβλωθεί αυτόματα, ακολουθώντας την κλίση της.

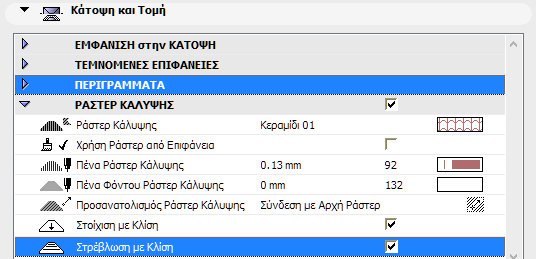

Για να γίνει αυτό, επιλέξτε τη στέγη και ανοίξτε τις Ρυθμίσεις Στέγης - Πάνελ Κάτοψη και Τομή. Βεβαιωθείτε ότι το κουτάκι Ράστερ Κάλυψης είναι τσεκαρισμένο και ενεργοποιήστε τους ελέγχους Ευθυγράμμιση με Κλίση και Στρέβλωση με Κλίση.
Ράστερ από Σύμβολο ως Στρώσεις των Σύνθετων Στοιχείων: Προσαρμογή σε Στρώση
Εάν ένα σύνθετης δομής στοιχείο περιλαμβάνει ένα ράστερ από σύμβολο ως μέρος του Δομικού Υλικού, μπορείτε να επιλέξετε “προσαρμογή σε στρώση” αυτού του ράστερ, ώστε το μοτίβο ράστερ να προσαρμοστεί στο σχήμα της στρώσης. Αυτό είναι ιδιαιτέρως χρήσιμο για τη μοντελοποίηση μόνωσης, κόντρα πλακέ, μεταλλικού καταστρώματος ή οποιουδήποτε κατευθυντικού ράστερ.
Για να το πετύχετε, χρησιμοποιήστε τους ελέγχους του διαλόγου Δομικά Υλικά (Επιλογές > Χαρακτηριστικά Στοιχείου > Δομικά Υλικά.)
1.Πηγαίνετε στον έλεγχο Προσανατολισμός Ράστερ του διαλόγου.
2.Επιλέξτε Προσαρμογή σε Στρώση
Το μοτίβο του ράστερ από σύμβολο ρυθμίζεται τώρα, ώστε να ταιριάζει στο περίγραμμα του στοιχείου.
Ακτινικά Στρεβλό Ράστερ (μόνο Ράστερ από Σύμβολο)
Η μέθοδος κατασκευής Ακτινικά Στρεβλό Ράστερ σας επιτρέπει να ρυθμίζετε γραφικά την ακτινική παραμόρφωση του διανύσματος. Αυτή η μέθοδος είναι διαθέσιμη μόνο για ένα επιλεγμένο Ράστερ από σύμβολο και όταν:
•το ράστερ από σύμβολο χρησιμοποιήθηκε ως στρώση μίας σύνθετης ή σύμπλοκης δομής και
•ο Προσανατολισμός Ράστερ της στρώσης ορίστηκε σε Προσαρμογή σε Στρώση στο Δομικό Υλικό του, και
•έχετε επιλέξει αυτό το ράστερ από σύμβολο, μετά από τη διάσπαση ενός καμπύλου σύνθετου/σύμπλοκου τοίχου.
Δείτε: Διάσπαση στην Τρέχουσα Άποψη.
Σημείωση: Η χρήση πολλών Ακτινικά Στρεβλών Ράστερ στη μελέτη σας, μπορεί να μειώσει την απόδοσή της (ταχύτητα).

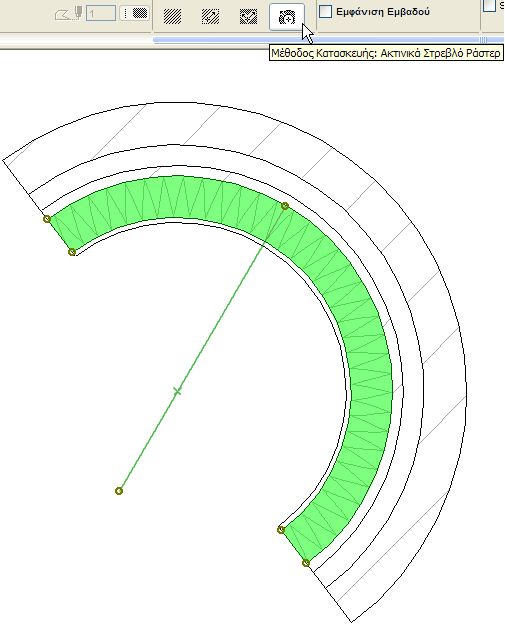

Εδώ είναι ένας καμπύλος σύνθετος τοίχος με ένα ράστερ από σύμβολο (προσανατολισμός: Προσαρμογή σε Στρώση) ως μία από τις στρώσεις του, μετά τη διάσπαση του σύνθετου τοίχου. Κάθε ράστερ μπορεί πλέον να επιλεγεί ξεχωριστά. Το ράστερ από σύμβολο εμφανίζει ένα χειριστήριο ράστερ, ενώ διατίθεται και η μέθοδος κατασκευής Ακτινικά Στρεβλό Ράστερ. Ρυθμίστε το χειριστήριο ράστερ για να προσαρμόσετε τη στρέβλωση του ράστερ ή την αρχή του μοτίβου, όπως κρίνετε ότι είναι απαραίτητο.
