Δημιουργία ή Επεξεργασία Ράστερ Εικόνας

Τα Ράστερ Εικόνας μπορούν να χρησιμοποιηθούν ως:

•Ράστερ Σχεδίασης ή

•Ράστερ Κάλυψης, που εφαρμόζονται σε μία Στέγη, μία Πλάκα ή ένα Ανάγλυφο.

Τα Ράστερ Εικόνας σας επιτρέπουν να χρησιμοποιείτε εικόνες σαν το προσκήνιο των Ράστερ Σχεδίασης ή των Ράστερ Κάλυψης.

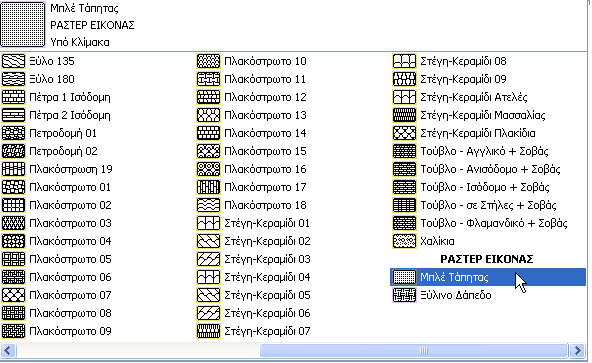

Το ARCHICAD παρέχει σαν Χαρακτηριστικά δύο ράστερ Εικόνας, αλλά μπορείτε να καθορίσετε και τα δικά σας.

Δημιουργία Νέου Ράστερ Εικόνας

1.Πηγαίνετε στο Επιλογές > Χαρακτηριστικά Στοιχείου > Τύποι Ράστερ.

2.Κάντε κλικ στο Νέο.

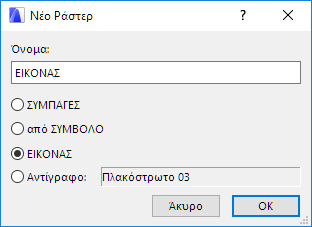

3.Στον διάλογο Προσθήκη Νέου Ράστερ, επιλέξτε Ράστερ Εικόνας.

4.Εμφανίζεται ο διάλογος Τύποι Ράστερ. Στο Πάνελ Διαθεσιμότητα και Μοτίβο μόνο για Οθόνη, καθορίστε το νέο Ράστερ Εικόνας ως Ράστερ είτε Σχεδίασης, είτε Κάλυψης.

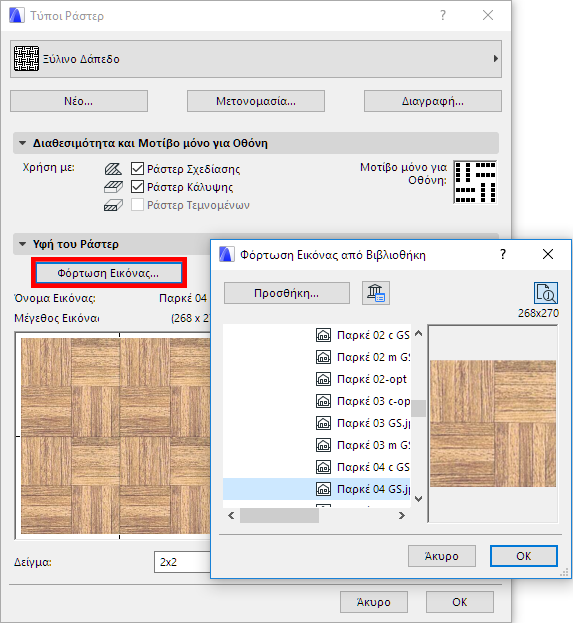

5.Στο Πάνελ Υφή του Ράστερ, πατήστε το κουμπί Φόρτωση Εικόνας για να εμφανιστεί ένας διάλογος καταλόγου βιβλιοθήκης. Αναζητήστε την εικόνα που θέλετε και κάντε κλικ στο OK για να τη φορτώσετε.

6.Στο πεδίο Δείγμα, ορίστε τον αριθμό των μονάδων υφής που θα εμφανίζονται στην Προεπισκόπηση.

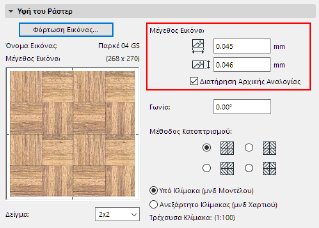

7.Χρησιμοποιήστε τους ελέγχους για το Μέγεθος Εικόνας, ώστε να μικρο-ρυθμίσετε το μέγεθος και το μοτίβο του ράστερ Εικόνας.

Διατήρηση Αρχικής Αναλογίας: Τσεκάρετε αυτό το κουτάκι, αν θέλετε τη σύνδεση των τιμών Οριζόντιου και Κατακόρυφου Μεγέθους, έτσι ώστε να μην παραμορφωθεί η εικόνα κατά την επεξεργασία του μεγέθους της.

Γωνία: Γράψτε μία γωνία, αν θέλετε να στραφεί το μοτίβο της εικόνας σε σχέση με την οριζόντια διεύθυνση.

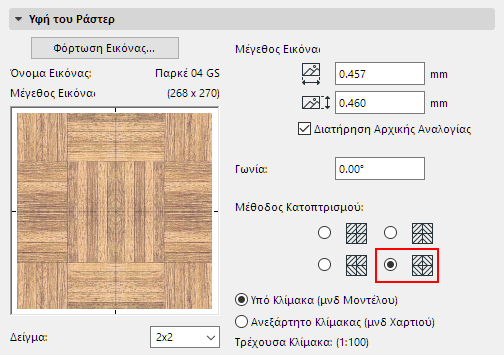

8.Διαλέξτε μία Μέθοδο Κατοπτρισμού για να διαμορφώσετε τα επαναλαμβανόμενα μοτίβα εντός του Ράστερ Εικόνας.

Για να καθορίσετε τη σχέση μεταξύ ράστερ και κλίμακας μελέτης, χρησιμοποιήστε τα δύο στρογγυλά κουμπιά.

Δείτε επίσης: Κλίμακα του Τύπου Ράστερ.

9.Κάντε κλικ στο OK για αποθήκευση του νέου ράστερ σαν ένα χαρακτηριστικό της μελέτης.
