Ανάθεση ενός Ράστερ Τεμνομένων

•Για κατασκευαστικά στοιχεία (Τοίχος / Πλάκα / Δοκός / Υποστύλωμα / Στέγη / Κέλυφος / Μορφή / Ανάγλυφο): Τα ράστερ τεμνομένων ανατίθενται μέσω του χαρακτηριστικού Δομικό Υλικό. Το κατασκευαστικό στοιχείο θα χρησιμοποιεί το ράστερ τεμνομένων που καθορίστηκε για το Δομικό Υλικό που του έχει ανατεθεί.

Δείτε: Δομικά Υλικά.

•Για GDL στοιχεία (Αντικείμενα, Τοιχοπετάσματα), ή για ένα ελεύθερης σχεδίασης Ράστερ που σχεδιάστηκε με το Εργαλείο Ράστερ, τα Ράστερ Τεμνομένων ανατίθενται στους διαλόγους Ρυθμίσεών τους.

Για να καθορίσετε ένα αρχικό ράστερ τεμνομένων για ένα GDL στοιχείο, όπως π.χ. ένα Αντικείμενο:

1.Ενεργοποιήστε το εργαλείο Αντικείμενο ή επιλέξτε το τοποθετημένο Αντικείμενο.

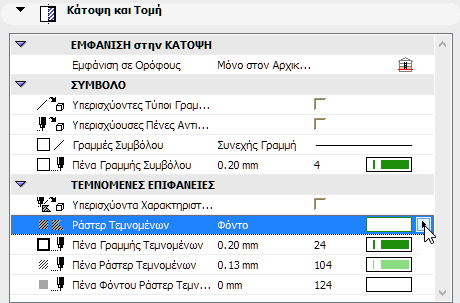

2.Πηγαίνετε στο πάνελ Κάτοψη και Τομή των Ρυθμίσεών τους ή πατήστε το κουμπί Κάτοψη και Τομή της Παλέτας Πληροφοριών.

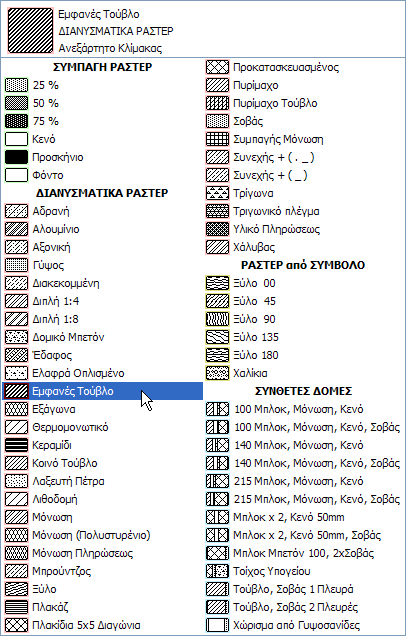

3.Στην παράμετρο Ράστερ Τεμνομένων της λίστας, κάντε κλικ στο όνομα ράστερ ή στο εικονίδιο για να εμφανιστεί η λίστα με τους διαθέσιμους τύπους ράστερ και διαλέξτε έναν.

Σημείωση: Εδώ είναι διαθέσιμα μόνον εκείνα τα Ράστερ που έχουν οριστεί ως Ράστερ Τεμνομένων στις Επιλογές > Χαρακτηριστικά Στοιχείων > Τύποι Ράστερ.
