Σημάνσεις Σύμβολο για Πληροφορίες Στοιχείου

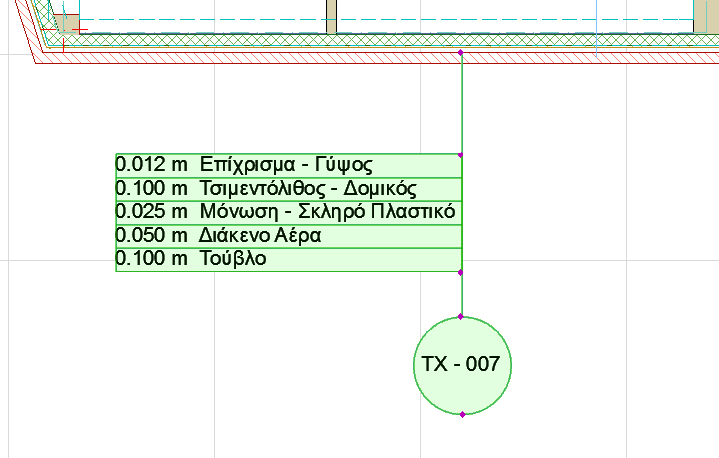

Οι Σημάνσεις Σύμβολο μπορεί να περιέχουν οποιαδήποτε πληροφορία στο σχέδιο, για παράδειγμα τις στρώσεις ενός σύνθετου Τοίχου.
Οι Σημάνσεις Σύμβολο είναι GDL Αντικείμενα. Μαζί με τις Σημάνσεις Κειμένου/ΑυτοΚειμένου, είναι διαθέσιμες από το pop-up Εργαλείο Δείκτης (Σήμανση) και τις Ρυθμίσεις Εργαλείου Δείκτης (Σήμανση).

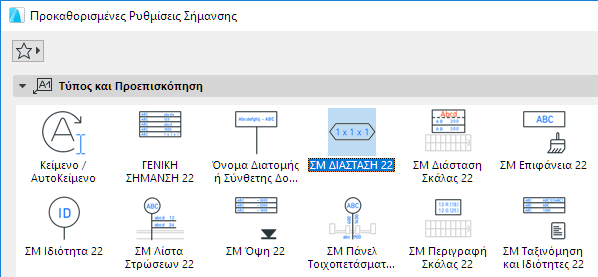

Οι σημάνσεις που ακολουθούν είναι οι τυπικές Σημάνσεις Σύμβολο που βρίσκονται στη Διεθνή Βιβλιοθήκη του ARCHICAD. Σημάνσεις που παρέχονται με άλλες τοπικές βιβλιοθήκες του ARCHICAD μπορεί να διαφέρουν, ώστε να καλύπτουν τοπικά πρότυπα.
|
|
Παράμετροι Στοιχείου Ταξινόμηση και Ιδιότητες IFC Ιδιότητες |
|
|
|
Στοιχείο / ID Διασύνδεσης |
|
|
|
Στοιχείο / ID Διασύνδεσης Διαστάσεις Τιμές Ιδιοτήτων |
|
|
|
Διαστάσεις Εμβαδό Όγκος |
|
|
|
Στοιχείο / ID Διασύνδεσης Διαστάσεις Επιφάνειες |
|
|
|
Διαστάσεις Όψης |
|
|
|
ΓΕΝΙΚΗ ΣΗΜΑΝΣΗ |
Στοιχείο / ID Διασύνδεσης Όνομα Διαστάσεις Όψης Διαστάσεις Εμβαδό Όγκος Λίστα Στρώσεων Σύνθετη Δομή / Διατομή / Όνομα Δομικού Υλικού Επιφάνειες |
|
|
ΣΜ Ιδιότητα |
Στοιχείο / ID Διασύνδεσης Όνομα Τιμές Ιδιοτήτων |
|
|
Ιδιότητες Δομικού Υλικού Στοιχείο / ID Διασύνδεσης Διαστάσεις Λίστα Στρώσεων |
|
|
|
Διαστάσεις Παράμετροι |
|
|
|
Επιφάνειες |
Δείτε επίσης: Σήμανση Τοιχοπετασμάτων.
Δείτε επίσης: Επιλέξτε Επιφάνεια (για ΣΜ Επιφάνεια).
Δεν τοποθετούνται όλες οι σημάνσεις σε όλους τους τύπους στοιχείων. Για παράδειγμα, εάν επισυνάψετε κατά λάθος μία Σφραγίδα Πόρτας Παραθύρου σε ένα Υποστύλωμα, ένα “υποκατάσταστο” κείμενο θα σας πληροφορήσει για αυτό το λάθος.

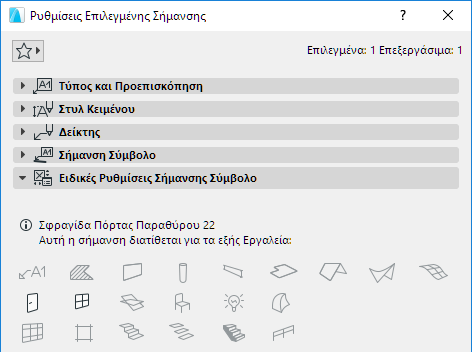

Σημείωση: Για κάθε σήμανση, οι Ειδικές Ρυθμίσεις Σήμανσης παρέχουν πληροφορίες για τους τύπους στοιχείου στους οποίους μπορούν να εφαρμοστούν.
Για περισσότερες πληροφορίες, δείτε: Ειδικές Ρυθμίσεις για Σημάνσεις Σύμβολο.
Μπορείτε επίσης να δημιουργείτε δικές σας Σημάνσεις, με αποθήκευση 2D σχεδιαστικών στοιχείων, συμπεριλαμβανομένων των ΑυτοΚειμένων.
