Εξαγωγή/Εισαγωγή Μαρκαρίσματος, Χρησιμοποιώντας PDF

Αποθηκεύστε ή εκδώστε απόψεις ή πινακίδες ARCHICAD ως PDFs, στη συνέχεια στείλτε τα PDFs σε συμβούλους για μαρκάρισμα σε μία εφαρμογή επισκόπησης (π.χ. Bluebeam).

Στη συνέχεια εισάγετε τα PDF μαρκαρίσματα, πίσω στο ARCHICAD, μέσω της παλέτας Εργαλεία Μαρκαρίσματος. Τα εισαγόμενα μαρκαρίσματα θα εμφανιστούν στις σωστές θέσεις, στις αρχικές πηγαίες απόψεις στο ARCHICAD.

Επαναλάβατε τη διαδικασία όπως απαιτείται. Κάθε φορά που επανεισάγετε μαρκαρίσματα από ένα PDF, μπορείτε να αποφασίσετε εάν θα αγνοήσετε ή θα συμπεριλάβετε διπλότυπα ή τροποποιημένα Μαρκαρίσματα από παλαιότερους γύρους.

Σημειώσεις:

–Αυτή η μέθοδος λειτουργεί μόνο εάν οι μαρκαρισμένες απόψεις προέρχονται από το ARCHICAD.

–Στον Mac, μη χρησιμοποιείτε τη λειτουργία Προεπισκόπηση για να μαρκάρετε PDFs για αυτήν τη ροή εργασίας.

Δημιουργία PDF Εγγράφων για Μαρκάρισμα

Στο ARCHICAD, χρησιμοποιήστε τον Εκδότη για τη δημιουργία συνόλων εκδότη βασισμένων σε PDF, ή στοιχείων εκδότη.

Δείτε: Δημιουργία Εξαγωγής PDF Χρησιμοποιώντας τον Εκδότη.

Στη συνέχεια, στείλτε τα προκύπτοντα PDF σε έναν εξωτερικό συνεργάτη για μαρκάρισμα σε μία εξωτερική εφαρμογή.

Εισαγωγή Μαρκαρισμάτων στο ARCHICAD

Μόλις μαρκαριστεί το PDF σε μία εφαρμογή επισκόπησης, εισάγετε τα μαρκαρίσματα στις αρχικές απόψεις ARCHICAD:

1.Ενεργοποιήστε την παλέτα Εργαλεία Μαρκαρίσματος (Έγγραφο > Εργαλεία Μαρκαρίσματος).

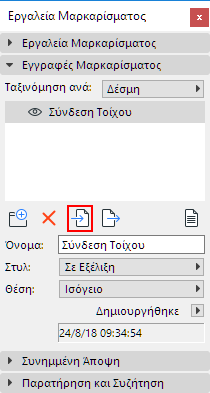

2.Στην παλέτα Εργαλεία Μαρκαρίσματος, πατήστε Εισαγωγή Εγγραφών Μαρκαρίσματος.

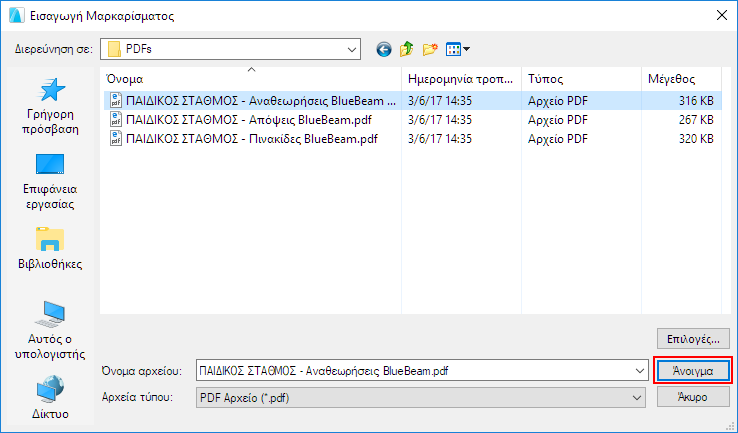

3.Αναζητήστε ένα αρχείο, διάταξης PDF .

4.Πατήστε Επιλογές για να ανοίξετε τις Επιλογές Εισαγωγής Μαρκαρίσματος.

Εισαγωγή Μαρκαρισμάτων: Ορισμός Επιλογών

Σε αυτόν τον διάλογο, καθορίστε τον τρόπο εμφάνισης των εισαγόμενων μαρκαρισμάτων στο ARCHICAD.

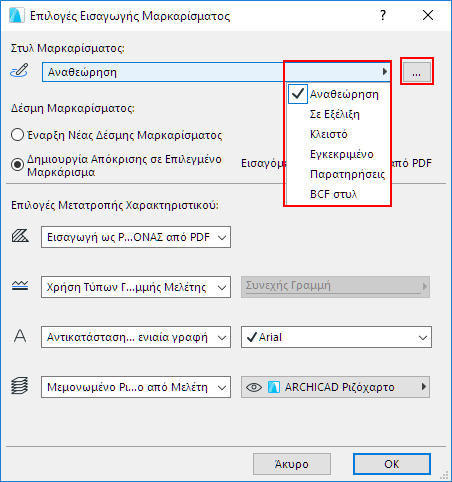

Στυλ Μαρκαρίσματος

Κάντε κλικ στο popup για να διαλέξετε ένα Στυλ Μαρκαρίσματος για τα εισαγόμενα μαρκαρίσματα.

Σημείωση: Οι εγγραφές Μαρκαρίσματος στο ARCHICAD εμφανίζονται με ένα επιλεγμένο Στυλ Μαρκαρίσματος. Ένα Στυλ αποτελείται από δύο χρώματα: για Διορθώσεις και για Τονισμούς. Για να δημιουργήσετε ή επαναπροσδιορίσετε τα Στυλ Μαρκαρίσματος της Μελέτης, πατήστε το κουμπί για να προσπελάσετε τα Στυλ Μαρκαρίσματος.

Δείτε επίσης: Στυλ Μαρκαρίσματος.

Δέσμη Μαρκαρίσματος

Διαλέξτε μία επιλογή για τον τρόπο που πρέπει να εμφανίζονται τα εισαγόμενα μαρκαρίσματα στην παλέτα Εργαλεία Μαρκαρίσματος.

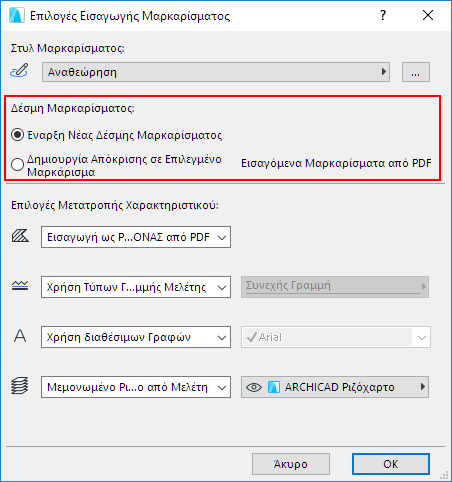

•Έναρξη Νέας Δέσμης Μαρκαρίσματος: Οι εισαγόμενες εγγραφές μαρκαρίσματος θα συνιστούν τη δική τους δέσμη. (Στην παλέτα Εργαλεία Μαρκαρίσματος, μπορείτε να ταξινομήσετε τις εγγραφές ανά δέσμη.)

•Δημιουργία Απάντησης σε Επιλεγμένο Μαρκάρισμα: Διατίθεται όταν μία εγγραφή μαρκαρίσματος είναι επιλεγμένη στην παλέτα Εργαλεία Μαρκαρίσματος. Διαλέξτε το, για να παρατεθούν οι εισαγόμενες εγγραφές μαρκαρίσματος κάτω από την τρέχουσα ενεργή εγγραφή, ως υποεγγραφές.

Συμβουλή: Για να δημιουργήσετε μία ξεχωριστή “κατηγορία” για τα εισαγόμενα Μαρκαρίσματα, δημιουργήστε πρώτα μία νέα εγγραφή Μαρκαρίσματος στην Παλέτα Μαρκαρίσματος, και δώστε της ένα όνομα (π.χ. “Εισαγόμενα Μαρκαρίσματα από PDF”.) Με επιλεγμένη αυτήν τη νέα εγγραφή, εισάγετε τα PDF μαρκαρίσματα, και χρησιμοποιήστε την επιλογή “Δημιουργία Απάντησης σε…”. Τα εισαγόμενα Μαρκαρίσματα θα παρατίθενται κάτω από αυτό το Μαρκάρισμα (χρησιμοποιήστε Ταξινόμηση ανά: Δέσμη).

Επιλογές Μετατροπής Χαρακτηριστικού

Διαλέξτε τρόπο μετατροπής των ράστερ, τύπων γραμμής, γραφών και ριζόχαρτων των στοιχείων μαρκαρίσματος που εισάγετε.

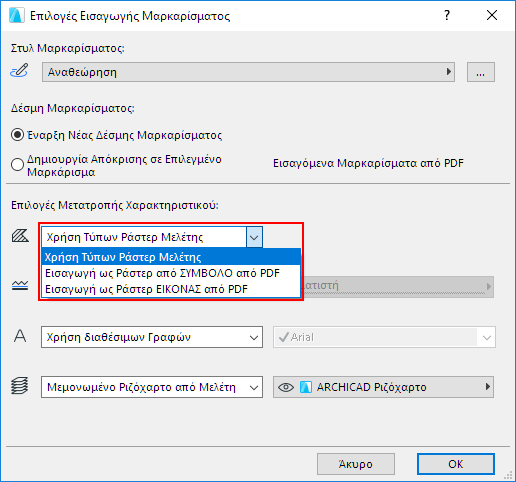

Ράστερ

•Χρήση Τύπων Ράστερ Μελέτης: Κανένας νέος Τύπος Ράστερ δεν θα εισαχθεί από το PDF. Οποιοδήποτε εισαγόμενο ράστερ δεν έχει αντίστοιχό του στη μελέτη θα μετασχηματίζεται σε συμπαγές ράστερ.

•Εισαγωγή ως Ράστερ ΣΥΜΒΟΛΟΥ από PDF: Θα δημιουργηθεί στη μελέτη ένα νέο διανυσματικό ράστερ και θα χρησιμοποιηθεί για εισαγόμενα ράστερ. (Για παράδειγμα: “60% PDF Συμπαγές Ράστερ”)

•Εισαγωγή ως Ράστερ ΕΙΚΟΝΑΣ από PDF: Για οποιοδήποτε ράστερ του πρωτότυπου σχεδίου δεν έχει αντίστοιχό του μεταξύ των χαρακτηριστικών της μελέτης, θα δημιουργηθεί ένα νέο χαρακτηριστικό (ράστερ εικόνας).

Σημείωση: Όταν δημιουργείται ένα ράστερ εικόνας, τότε προστίθεται ένα αρχείο εικόνας στην Ενσωματωμένη Βιβλιοθήκη της μελέτης. Εάν εργάζεστε σε μία TW Μελέτη, πρέπει να έχετε το απαραίτητο δικαίωμα πρόσβασης: Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ - Δημιουργία.

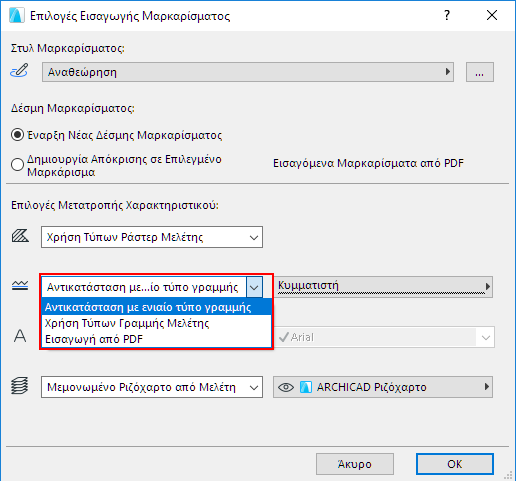

Τύποι Γραμμών

•Χρήση Τύπων Γραμμής Μελέτης: Κανένας νέος Τύπος Γραμμής δεν θα εισαχθεί. Τα στοιχεία Μαρκαρίσματος εμφανίζονται, χρησιμοποιώντας παρόμοιους, υφιστάμενους τύπους γραμμής AC (π.χ. συνεχής, διακεκομμένη, εστιγμένη). Εάν δεν υπάρχει αντίστοιχος Τύπος Γραμμής στη μελέτη ARCHICAD, χρησιμοποιείται μία συνεχής γραμμή.

•Αντικατάσταση με ενιαίο Τύπο Γραμμής: Διαλέξτε έναν από τους Τύπους Γραμμής της μελέτης. Τα εισαγόμενα μαρκαρίσματα θα εμφανίζονται με αυτόν τον Τύπο Γραμμής.

•Εισαγωγή από PDF: Οι Τύποι Γραμμής των στοιχείων μαρκαρίσματος εισάγονται και προστίθενται στη μελέτη ARCHICAD.

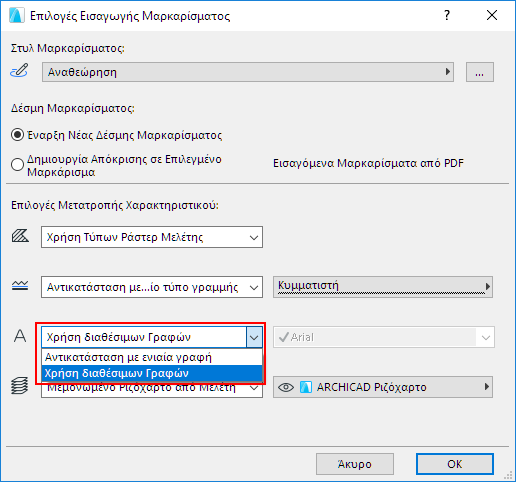

Γραφή Κειμένου

•Αντικατάσταση με ενιαία Γραφή: Διαλέξτε έναν από τους τύπους γραφής της μελέτης για να εμφανίζονται τα στοιχεία κειμένου του εισαγόμενου μαρκαρίσματος .

•Χρήση διαθέσιμων Γραφών: Τα κείμενα του εισαγόμενου μαρκαρίσματος εμφανίζονται, χρησιμοποιώντας παρόμοιες γραφές με τις διαθέσιμες στη μελέτη ARCHICAD.

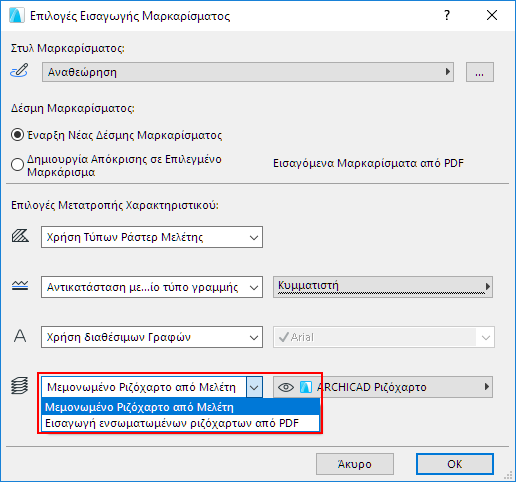

Ριζόχαρτο Στοιχείων Μαρκαρίσματος

•Μεμονωμένο Ριζόχαρτο από Μελέτη: Διαλέξτε ένα από τα Ριζόχαρτα της μελέτης. Τα εισαγόμενα μαρκαρίσματα θα τοποθετηθούν σε αυτό το Ριζόχαρτο.

•Εισαγωγή ενσωματωμένων ριζόχαρτων από PDF: Τα στοιχεία Μαρκαρίσματος θα τοποθετηθούν σε ριζόχαρτα που αντιστοιχούν στα ενσωματωμένα ριζόχαρτα (εάν υπάρχουν) της πηγής PDF. Αυτά τα ενσωματωμένα ριζόχαρτα θα προστεθούν στη δική σας μελέτη ARCHICAD.

Μετά τη ρύθμιση των Επιλογών Εισαγωγής Μαρκαρίσματος, πατήστε OK για να επιστρέψετε στον διάλογο Εισαγωγής Μαρκαρίσματος.

Εισαγωγή Μαρκαρισμάτων: Άνοιγμα Αρχείου

Μόλις ρυθμίσετε τις επιλογές εισαγωγής:

1.Κάντε κλικ στο Άνοιγμα.

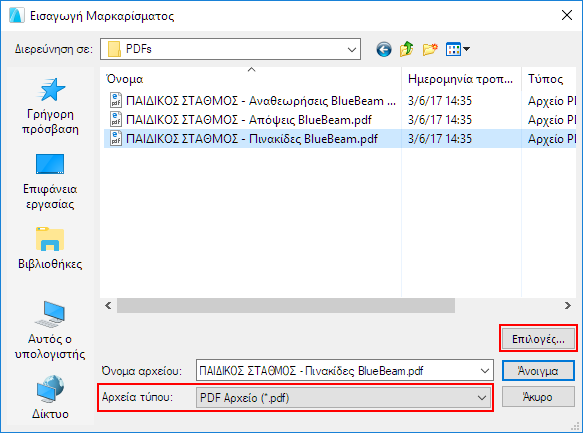

2.Στον διάλογο Επιλέξτε Μαρκαρίσματα προς Εισαγωγή, αναζητήστε το μαρκαρισμένο πηγαίο PDF έγγραφο.

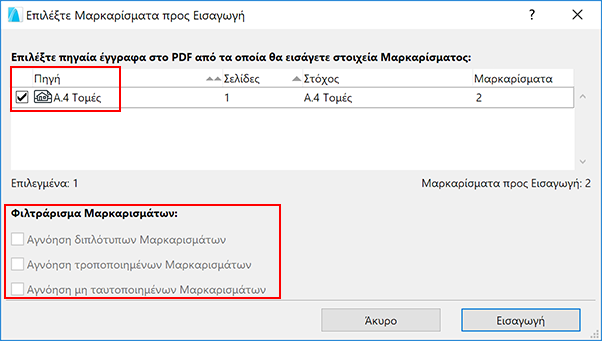

3.Φιλτράρετε τα μαρκαρίσματα κατά περίπτωση:

–Αγνόηση διπλότυπων Μαρκαρισμάτων: Τα διπλότυπα μαρκαρίσματα έχουν ήδη εισαχθεί στο ARCHICAD, και δεν έχουν αλλάξει από τότε στο PDF. Τσεκάρετε αυτήν την επιλογή για αγνόηση εισαγωγής αυτών των διπλότυπων μαρκαρισμάτων.

–Αγνόηση τροποποιημένων Μαρκαρισμάτων. Τα τροποποιημένα μαρκαρίσματα έχουν ήδη εισαχθεί στο ARCHICAD, αλλά τροποποιήθηκαν αργότερα στο PDF. Τσεκάρετέ το για αγνόηση εισαγωγής αυτών των μαρκαρισμάτων.

–Αγνόηση μη ταυτοποιημένων Μαρκαρισμάτων: Μερικές εξωτερικές εφαρμογές μαρκαρίσματος δεν αναθέτουν μοναδικά IDs στα στοιχεία μαρκαρίσματος. Επομένως, αυτά τα μαρκαρίσματα δεν μπορούν να ταυτοποιηθούν ως νέα, διπλότυπα ή τροποποιημένα. Τσεκάρετε αυτήν την επιλογή για αγνόηση εισαγωγής αυτών των μαρκαρισμάτων.

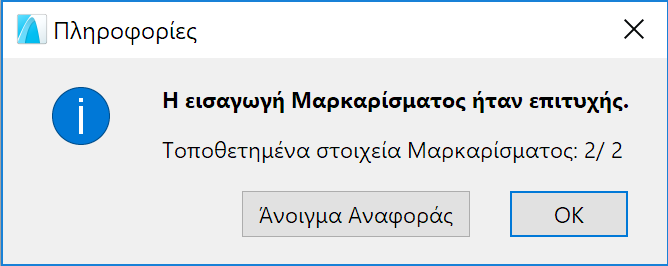

4.Κάντε κλικ στο Εισαγωγή. Εμφανίζεται ένας διάλογος Πληροφοριών:

5.Κάντε μία από τις ακόλουθες ενέργειες:

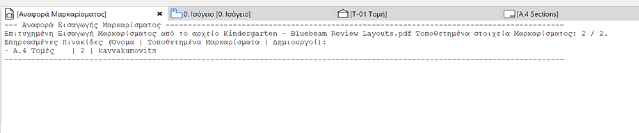

•Πατήστε Άνοιγμα Αναφοράς για να δείτε μία σύνοψη των μαρκαρισμάτων που προστέθηκαν στις αρχικές απόψεις ARCHICAD

•Πατήστε OK για να παρακάμψετε την Αναφορά

6. Πλοηγηθείτε στις απόψεις ARCHICAD για να δείτε τα μαρκαρίσματα.

Δείτε λεπτομέρειες για την εργασία σας με εγγραφές μαρκαρίσματος στο ARCHICAD Μαρκάρισμα Μελέτης.
