Συγχώνευση ενός Αρχείου DXF/DWG

Μπορείτε να Συγχωνεύσετε αρχεία DXF και DWG μέσα στην τρέχουσα (ανοικτή) Μελέτη ARCHICAD. Χρησιμοποιήστε Αρχείο > Διαλειτουργικότητα > Συγχώνευση, και επιλέξτε το αρχείο DXF/DWG που θέλετε να συγχωνεύσετε.

Εμφανίζεται ο διάλογος Συγχώνευση DXF / DWG. Έχετε τη δυνατότητα να συγχωνεύσετε το περιεχόμενο του Model Space στην τρέχουσα Άποψη ή να κάνετε Συγχώνευση (Προσθήκη) των Paper Spaces στο Βιβλίο Πινακίδων της Μελέτης.

Για περισσότερες πληροφορίες, δείτε: Συγχώνευση DXF / DWG.

Μετατροπή μετ' Επιστροφής (Έξυπνη Συγχώνευση)

Χρησιμοποιήστε την Έξυπνη Συγχώνευση (μετατροπή μετ' επιστροφής), όταν συγχωνεύετε το DXF ή DWG αρχείο πίσω στο ίδιο αρχείο ARCHICAD από το οποίο το αποθηκεύσατε. Η Έξυπνη Συγχώνευση σας επιτρέπει να εργαστείτε συγχρόνως στην ίδια μελέτη στο ARCHICAD και στο AutoCAD και να ανταλλάσσετε τις πρόσθετες πληροφορίες με όσο το δυνατόν μικρότερες απώλειες και παρεμβάσεις.

Η Έξυπνη Συγχώνευση χειρίζεται τα εξής:

•Νέα Στοιχεία που προστίθενται στο ARCHICAD ή στο AutoCAD.

•Στοιχεία που δημιουργήθηκαν στο ARCHICAD ή στο AutoCAD και τροποποιήθηκαν (τέντωμα, μετατόπιση, στροφή, κατοπτρισμός) στην άλλη εφαρμογή ή και στις δύο εφαρμογές.

•Στοιχεία που δημιουργήθηκαν στο ARCHICAD ή στο AutoCAD και διαγράφηκαν στη μία ή και στις δύο εφαρμογές.

Αν συνεργάζεστε με κάποιον που χρησιμοποιεί AutoCAD (ή οποιοδήποτε άλλο πρόγραμμα επικοινωνεί με τη διάταξη DXF ή DWG), η διαδικασία θα μοιάζει με την ακόλουθη:

1.Μελετάτε τις αρχιτεκτονικές πτυχές της όλης μελέτης, μέχρι του σημείου που να μπορεί να δοθεί σε ένα συνεργάτη σας για να προσθέσει κάποιες λεπτομέρειες. Σε αυτό το σημείο δεν είναι απαραίτητο να έχετε ολοκληρώσει τη δική σας εργασία.

2.Τότε, αποθηκεύετε ένα DXF ή DWG αρχείο για τον συνεργάτη σας το οποίο περιέχει και στοιχεία που αφορούν το ARCHICAD, έτσι ώστε να υποστηρίζεται η συγχώνευση. Μπορείτε να συγχωνεύσετε το αρχείο DXF ή DWG πίσω στο ίδιο αρχείο ARCHICAD από το οποίο το αποθηκεύσατε:

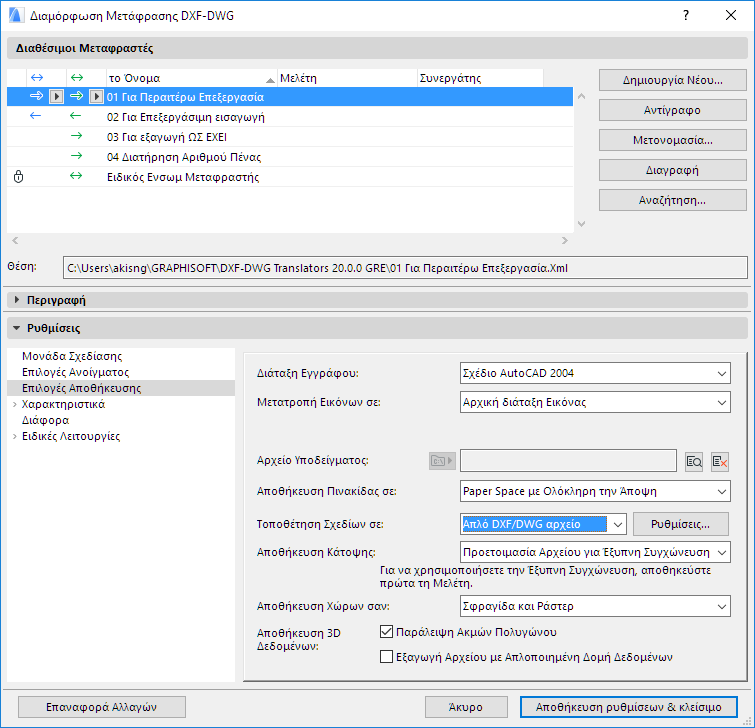

–Χρησιμοποιήστε Αρχείο > Αποθήκευση ως, μετά κάντε κλικ στο κουμπί Ρυθμίσεις για να πάτε στον διάλογο Διαμόρφωση Μετάφρασης DXF-DWG.

–Στο πάνελ Ρυθμίσεις, χρησιμοποιήστε την επιλογή Αποθήκευση Κάτοψης: Προετοιμασία Αρχείου για Έξυπνη Συγχώνευση.

Σημείωση: Πρέπει πρώτα να αποθηκεύσετε τη Μελέτη ARCHICAD (αποθήκευση ενός PLN), ώστε να περιέχει τις απαραίτητες πληροφορίες για τη διαδικασία συγχώνευσης. Αν σε ένα αρχείο DXF/DWG δεν υπάρχουν πληροφορίες για τη συγχώνευση, δεν θα μπορέσετε να ανακτήσετε τα στοιχεία μοντέλου του ARCHICAD, παρά μόνον απλά εγγενή δεδομένα AutoCAD. Σε περίπτωση που το αρχείο ARCHICAD δεν έχει αποθηκευτεί προηγουμένως, αυτή η επιλογή δεν είναι διαθέσιμη (γκριζαρισμένη).

Για περισσότερες πληροφορίες, δείτε: Διαμόρφωση Μετάφρασης DXF-DWG > Επιλογές Αποθήκευσης (Διαμόρφωση Μετάφρασης DXF-DWG) > Αποθήκευση Κάτοψης.

3.Συνεχίζετε να εργάζεστε στο αρχικό σχέδιο, ενώ ο συνεργάτης σας εργάζεται στο αρχείο DWG/DXF. Δηλαδή καθώς εσείς ασχολείστε με τα αρχιτεκτονικά, εκείνος προσθέτει τις δικές του λεπτομέρειες (π.χ. ηλεκτρολογικά, υδραυλικά, ...), αλλά ίσως να κρίνει απαραίτητο να αλλάξει κάτι που σχεδιάσατε εσείς. Για παράδειγμα, ίσως να μετατοπίσει κάποιον τοίχο ή να δημιουργήσει αντίτυπα κάποιου αντικειμένου.

4.Τώρα πλέον ήλθε η ώρα της ένταξης των προσθηκών που έγιναν ανεξάρτητα. Ενεργοποιήστε την εντολή Αρχείο > Διαλειτουργικότητα > Συγχώνευση και επιλέξτε το κατάλληλο DXF/DWG αρχείο. Αν έχετε αποθηκεύσει ένα αρχείο ARCHICAD σε διάταξη dxf/dwg με το σωστό τρόπο (βήμα 2), μπορείτε να το συγχωνεύσετε στο ίδιο αρχείο ARCHICAD χρησιμοποιώντας τις Επιλογές Έξυπνης Συγχώνευσης:

–Αρχείο > Διαλειτουργικότητα > Συγχώνευση > Άνοιγμα,

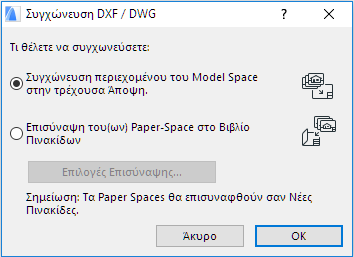

–Από τον διάλογο Συγχώνευση DXF / DWG, επιλέξτε το Συγχώνευση περιεχομένου του Model Space στην τρέχουσα Άποψη,

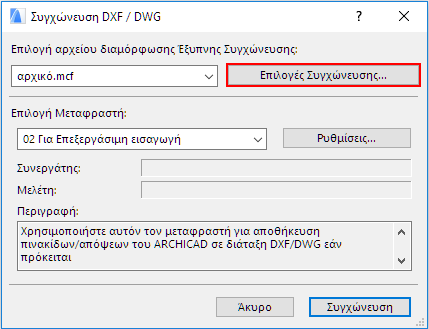

–Από τον διάλογο Συγχώνευση DXF/DWG διαλέξτε Επιλογές Συγχώνευσης,

–Εμφανίζεται ο διάλογος Επιλογές Έξυπνης Συγχώνευσης, ο οποίος σας επιτρέπει να τροποποιήσετε το αρχείο διαμόρφωσης Έξυπνης Συγχώνευσης και τις επιλογές μεταφραστή (αν θέλετε).

Σημείωση: Μπορείτε επίσης να διαμορφώσετε αυτές τις επιλογές εκ των προτέρων στο Αρχείο > Διαλειτουργικότητα > DXF-DWG > Επιλογές Έξυπνης Συγχώνευσης.

Δείτε: Επιλογές Έξυπνης Συγχώνευσης.

5.Επαναλάβετε από το βήμα (2), όσες φορές χρειαστεί.
