Αναθέσεις σε IFC Διαχειριστή Μελέτης

Για έναν ορισμό, δείτε Τύποι IFC Δεδομένων.

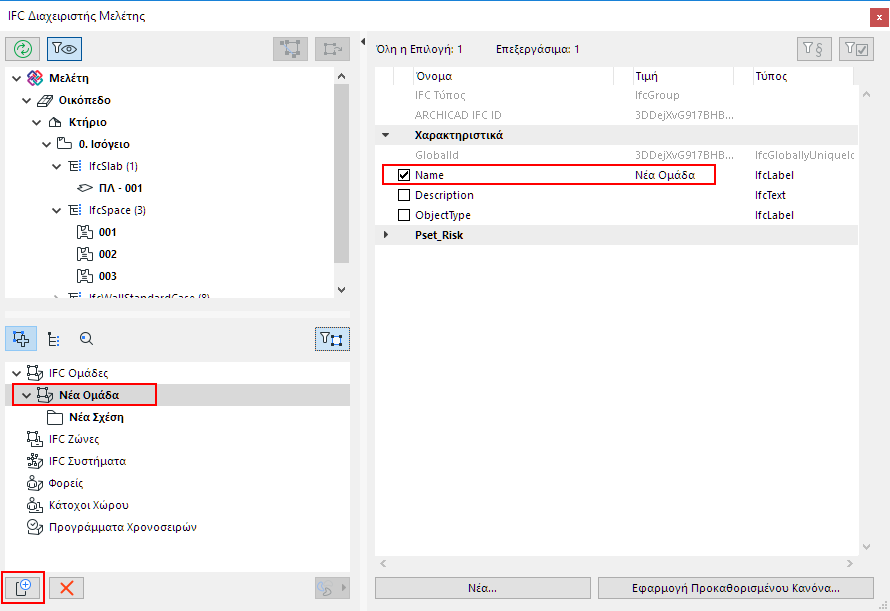

Για να δημιουργήσετε μία νέα Ανάθεση, κάντε τα εξής:

1.Γυρίστε στη μέθοδο άποψης Ανάθεση, με κλικ στο εικονίδιο Αναθέσεις.

2.Επιλέξτε τον τύπο Ανάθεσης, με κλικ στο στοιχείο “IFC Ομάδες”, “IFC Ζώνες”, “IFC Συστήματα”, “Φορείς ”, “Ένοικοι Χώρου” ή “Προγράμματα Χρονοσειρών”.

3.Πατήστε το κουμπί “Νέα...” στο κάτω μέρος του παραθύρου.

4.Επιλέξτε το νέο στοιχείο, του οποίου το προκαθορισμένο όνομα αρχίζει με Νέο... και λήγει στον τύπο Ανάθεσης που δημιουργήθηκε (π.χ. Νέα Ομάδα / New Group).

5.Δώστε ένα (νέο) όνομα στη νέα Ανάθεση, στη δεξιά πλευρά του διαλόγου, στο πεδίο του χαρακτηριστικού Name/Όνομα.

6.Επεξεργαστείτε Χαρακτηριστικά και/ή το περιεχόμενο των διαθέσιμων ιδιοτήτων.

7.Εάν χρειαστεί, προσθέστε ειδικά IFC δεδομένα στη μελέτη χρησιμοποιώντας το κουμπί "Νέα...".

Δείτε: Δημιουργία Νέας, Ειδικής IFC Ιδιότητας / Ταξινόμησης.

8.Από την ιεραρχία δένδρου, σύρετε και αφήστε IFC Οντότητες από την περιεχόμενη ιεραρχία, στον φάκελο “Νέα Σχέση”.

Χρησιμοποιήστε το κουμπί Διαγραφή (κόκκινο X) για να διαγράψετε μία Σχέση ή μία Ανάθεση.

Σημειώσεις:

–Οι τύποι Οντότητας που μπορεί να συρθούν σε μία νέα Ανάθεση, εξαρτώνται από τον τύπο Ανάθεσης. Για παράδειγμα, μπορείτε να ομαδοποιήσετε μόνον IfcSpaces (ARCHICAD Χώροι) σε μία IFC Ζώνη/Zone, ενώ μπορείτε να ομαδοποιήσετε IfcSpaces και υφιστάμενες IFC Ζώνες σε έναν Κάτοχο Χώρου (IfcOccupant).

–Εάν η μελέτη σας χρησιμοποιεί το Add-On MEP Modeler, τότε στα καθορισμένα ΜΗΥ Συστήματά της μπορούν να γίνουν τα εξής:

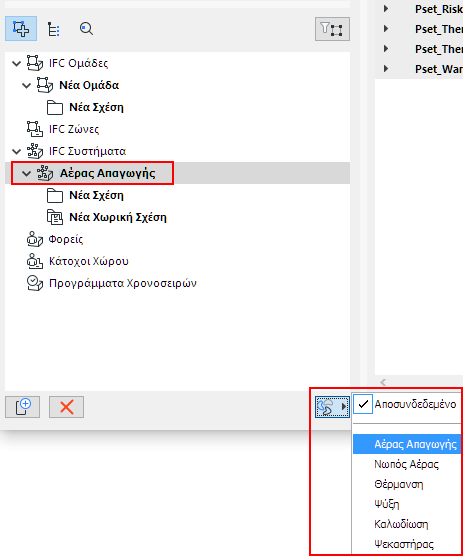

-Μπορούν να ταξινομηθούν ως IFC Συστήματα. Να δημιουργήσουν ένα νέο, κενό IFC Σύστημα. Να το επιλέξετε, στη συνέχεια να κάνετε κλικ στο εικονίδιο ΜΗΥ που είναι δεξιά (κάτω από τη λίστα Ανάθεση), και να επιλέξετε το επιθυμητό ΜΗΥ Σύστημα από το πτυσσόμενο μενού. Όλα τα στοιχεία του επιλεγμένου ΜΗΥ Συστήματος θα προστεθούν αυτόματα από την ιεραρχία στον φάκελο “Νέα Σχέση”. Το όνομα του συστήματος (Ονομασία Χαρακτηριστικού) θα είναι ίδιο με εκείνο του επιλεγμένου ΜΗΥ Συστήματος.

-Μπορούν να προστεθούν σε ένα υφιστάμενο IFC Σύστημα. Επιλέξτε ένα υφιστάμενο IFC Σύστημα της λίστα, στη συνέχεια επιλέξτε ένα ΜΗΥ Σύστημα, όπως περιγράψαμε προηγουμένως. Το υφιστάμενο IFC Σύστημα μετονομάζεται, σύμφωνα με το επιλεγμένο ΜΗΥ Σύστημα, και όλα τα στοιχεία αυτού του ΜΗΥ Συστήματος προστίθενται στο υφιστάμενο περιεχόμενο του IFC Συστήματος. Σε αμφότερες τις περιπτώσεις, το εικονίδιο συστήματος αλλάζει σε εικονίδιο ΜΗΥ “έλικα”, υποδεικνύοντας ότι γίνεται χρήση ενός ΜΗΥ Συστήματος. Για να διαγράψετε στοιχεία ΜΗΥ Συστήματος από ένα IFC Σύστημα, επιλέξτε το στοιχείο συστήματος, και επιλέξτε “Αποσυνδεδεμένο” από το πτυσσόμενο μενού των επιλογών ΜΗΥ Συστήματος.

–Πολυεπίπεδη (“Υπο”) ιεραρχία, είναι διαθέσιμη για αναθέσεις IFC Ομάδας, IFC Ζώνης και IFC Συστήματος. Η υπο-ιεραρχία ορίζεται εύκολα:

-σύρετε και αφήστε μία προκαθορισμένη ανάθεση μέσα στον φάκελο μίας υφιστάμενης “Νέας Σχέσης” (ή ονομασθείσας σχέσης) του ίδιου τύπου ανάθεσης, ή κάντε κλικ στο "Νέο", με επιλεγμένο τον φάκελο “Νέα Σχέση” (ή την ονομασθείσα σχέση) της “γονικής” ανάθεσης, για να καθορίσετε μία νέα “παράγωγη” ανάθεση

-μία γονική ανάθεση, που μετακινήθηκε σε μία διαφορετική γονική ανάθεση, γίνεται “θυγατρική” αυτής της ανάθεσης

-μία παράγωγη ανάθεση μπορεί είτε να μετατεθεί, είτε να αντιγραφεί σε μία άλλη γονική ανάθεση (για αντιγραφή της, κρατήστε πατημένο το Ctrl/Alt, ενώ την σύρετε)

-για να αναβαθμίσετε μία παράγωγη ανάθεση σε γονική ανάθεση, επιλέξτε την και σύρετέ την εκτός του διαλόγου και τότε θα εμφανιστεί στην ιεραρχία ως μία γονική ανάθεση

-Εάν χρειάζεται, καθορίστε ένα όνομα για τη "Νέα Σχέση" στη δεξιά πλευρά του διαλόγου, στο πεδίο Ονομασία Χαρακτηριστικού.

Παραδείγματα Αναθέσεων

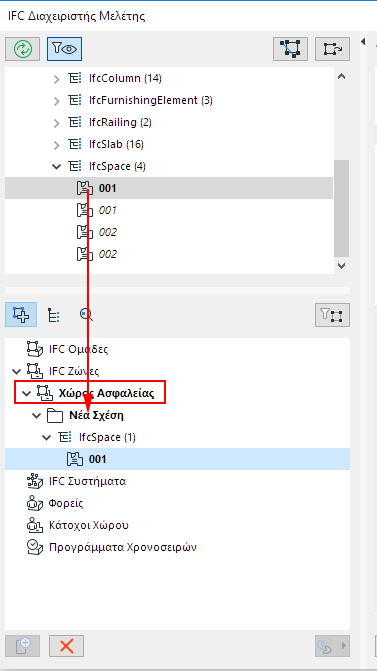

•Δημιουργία ενός IfcZone που ονομάζεται “Χώρος Ασφαλείας”, ο οποίος θα ομαδοποιήσει όλα τα IfcSpaces της μελέτης τα οποία διαθέτουν μία λειτουργία ασφάλειας.

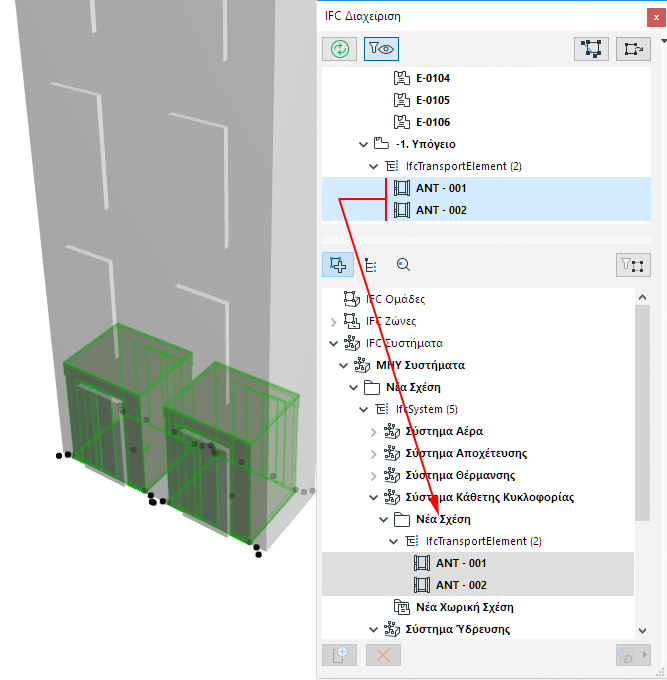

•Ομαδοποιήστε τους ανελκυστήρες σε ένα κάθετο σύστημα κυκλοφορίας, το οποίο μπορεί να είναι ένα υποσύστημα ενός μηχανολογικού συστήματος

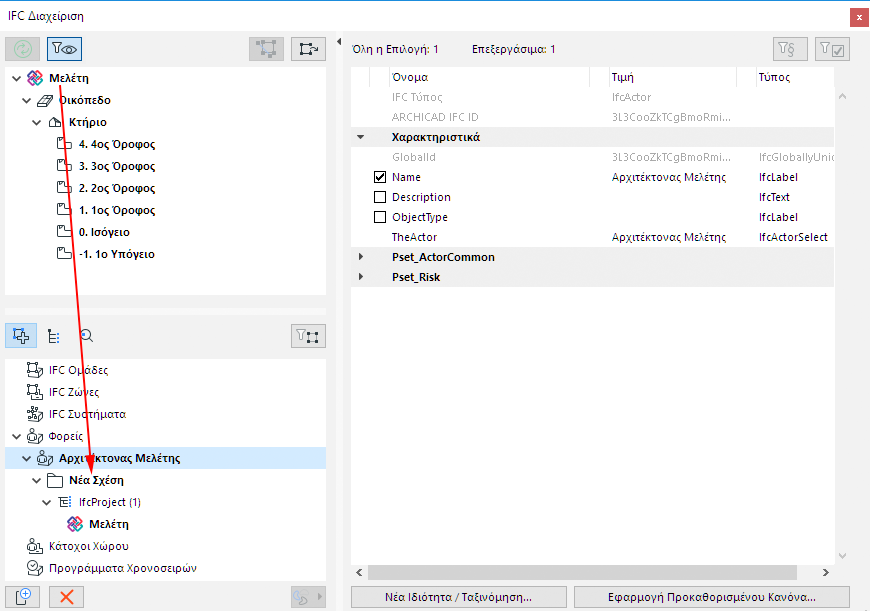

•Καθορίστε τον αρχιτέκτονα μελέτης ως Φορέα (τύπος ατόμου, στο Χαρακτηριστικό “Φορέας”) που είναι υπεύθυνος για τη μελέτη (η ανατεθείσα οντότητα είναι η IfcProject).

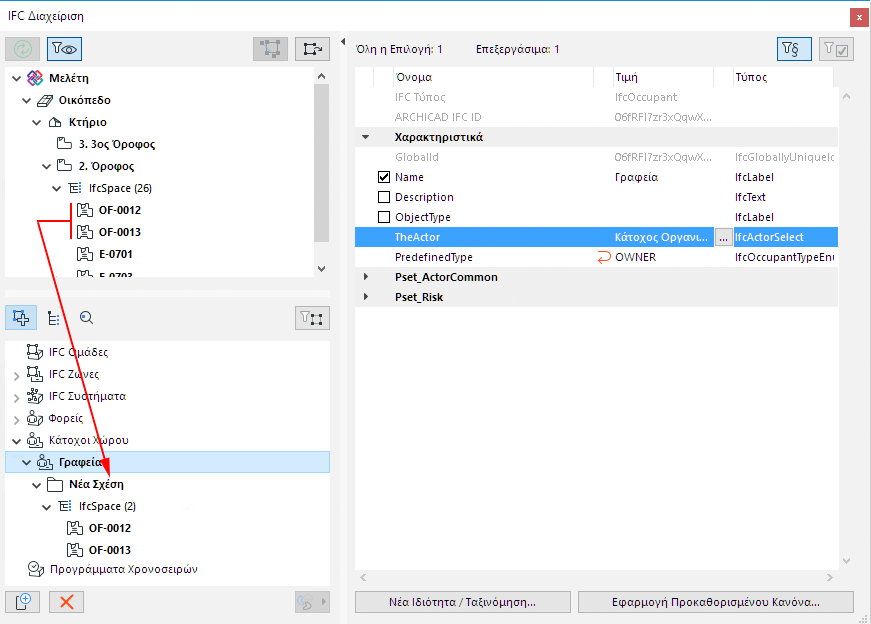

•Χρησιμοποιώντας έναν νέο Κάτοχο Χώρου, ομαδοποιήστε όλα τα IfcSpaces, των οποίων ο ιδιοκτήτης είναι ένας Οργανισμός.

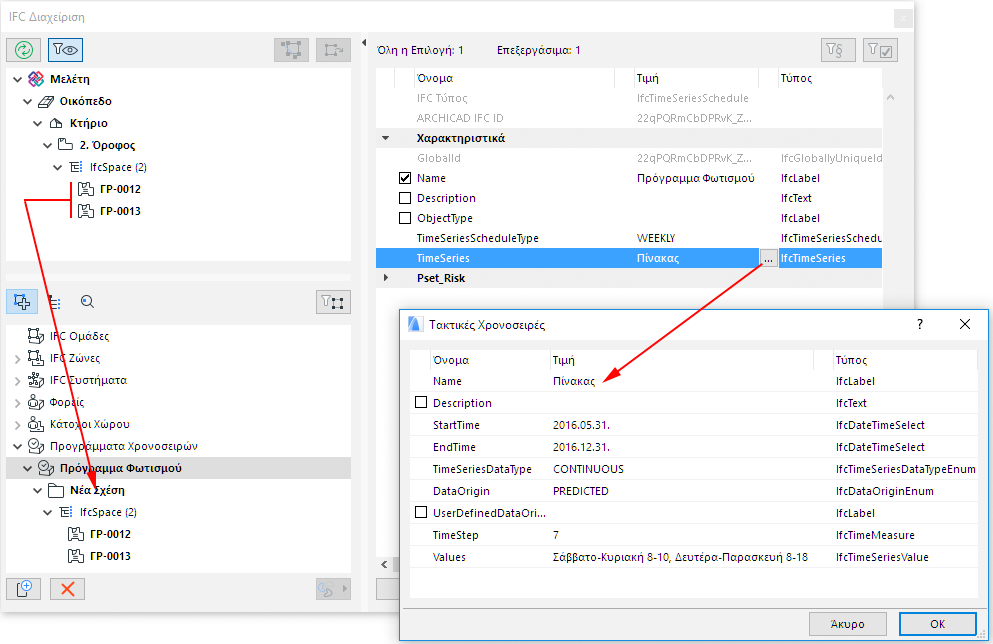

•Χρησιμοποιώντας ένα νέο Πρόγραμμα Χρονοσειρών, αναθέστε ένα εβδομαδιαίο πρόγραμμα (των ωρών που θα είναι ανοικτός ή κλειστός ο φωτισμός) για το IfcSpaces.
