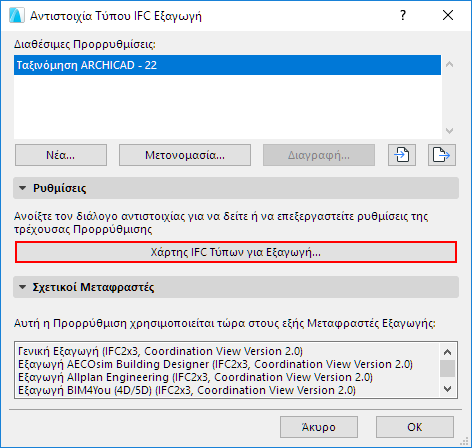

Από τον διάλογο αυτής της προρρύθμισης, κάντε κλικ στο Χάρτης IFC Τύπων για Εξαγωγή για να προσπελάσετε τους ορισμούς αντιστοιχίας.
Όταν ένα μοντέλο εξάγεται σε διάταξη IFC, σε κάθε στοιχείο του ανατίθεται ένας IFC Τύπος.
Για περαιτέρω ορισμό, δείτε IFC Τύπος.

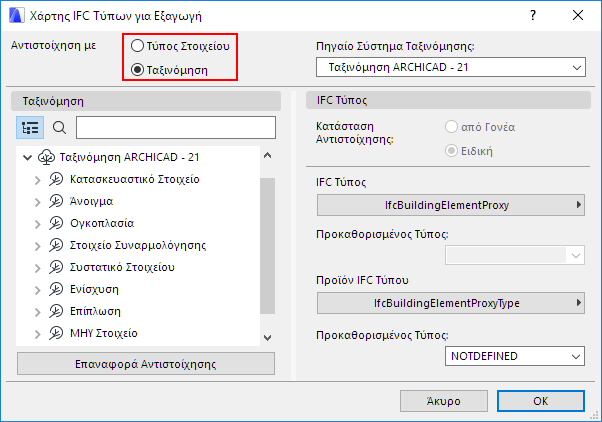

Αυτός ο διάλογος ορίζει τον τρόπο ανάθεσης ενός IFC Τύπου σε κάθε εξαγόμενο στοιχείο ARCHICAD. Υπάρχουν δύο μέθοδοι: με Τύπο Στοιχείου, ή με Ταξινόμηση.
Σημείωση: Η προρρύθμιση Αντιστοιχία Tύπου του Μεταφραστή Προεπισκόπησης έχει μία πρόσθετη λειτουργία: να ορίσει την προκαθορισμένη ταξινόμηση IFC Τύπου των στοιχείων στην τρέχουσα μελέτη ARCHICAD.
Δείτε επίσης: Μεταφραστής Προεπισκόπησης.
Αντιστοίχηση με Τύπο Στοιχείου
Αναθέτει αυτόματα κάθε Τύπο Στοιχείου ARCHICAD σε έναν προκαθορισμένο, βασικό IFC Τύπο, που αντιστοιχεί στο σχετικό εργαλείο του ARCHICAD ή (για GDL αντικείμενα) στην Υποκατηγορία Αντικειμένου .
Εάν διαλέξετε αυτή τη μέθοδο, δεν απαιτείται καμία περαιτέρω χειροκίνητη αντιστοίχηση. Οι υπόλοιποι έλεγχοι του διαλόγου είναι ανενεργοί.
Για περισσότερες πληροφορίες, δείτε: Ενσωματωμένη Αντιστοίχηση Τύπου IFC Στοιχείου για ARCHICAD.
Αντιστοίχηση με Ταξινόμηση
Αντιστοιχεί κάθε Ταξινόμηση ARCHICAD σε έναν IFC Τύπο, Προϊόν Τύπου, και/ή Προκαθορισμένο Τύπο. Αυτή η μέθοδος επιτρέπει την ευέλικτη και λεπτομερή ταξινόμηση IFC Τύπου, σύμφωνα με συγκεκριμένα IFC πρότυπα.
Επιλέξτε ένα Σύστημα Ταξινόμησης (μεταξύ αυτών που ορίζονται στη μελέτη ARCHICAD) για εμφάνιση τη δομή ταξινόμησής του, στην ιεραρχημένη προβολή που είναι αριστερά.
Οι Ταξινομήσεις του επιλεγμένου Συστήματος παρατίθενται τώρα στα αριστερά. Επιλέξτε κάθε μία από αυτές για να την αντιστοιχήσετε σε έναν IFC Τύπο (στα δεξιά), ώστε να ανατεθεί στα ταξινομημένα στοιχεία ARCHICAD κατά την εξαγωγή.

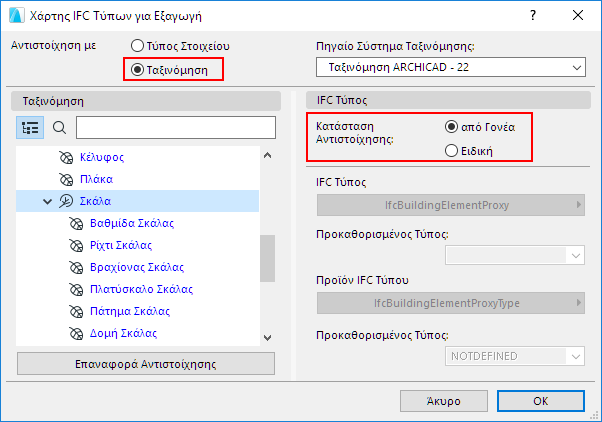

Κατάσταση Αντιστοίχησης από Γονέα
•Αντιστοιχεί την επιλεγμένη Ταξινόμηση στον ίδιο IFC Τύπο με εκείνον της γονικής της Ταξινόμησης. Για τέτοιες Ταξινομήσεις, δεν χρειάζεται να ορίσετε τον IFC Τύπο, επειδή παίρνει αυτομάτως εκείνον του γονέα του.

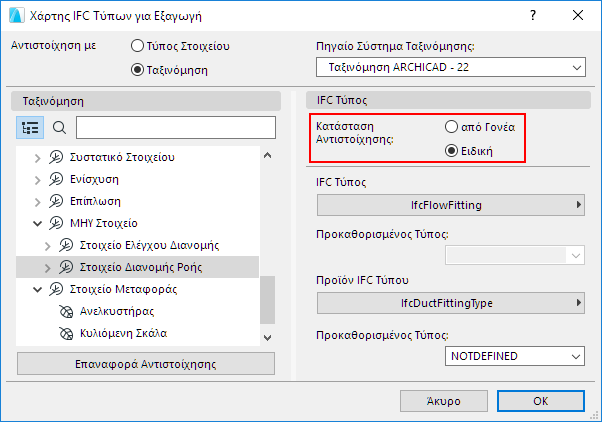

Κατάσταση Αντιστοίχησης: Ειδική
•Αντιστοιχεί την Ταξινόμηση σε έναν IFC Τύπο της επιλογής σας. Αυτό σας επιτρέπει να αναθέτετε πιο συγκεκριμένους IFC Τύπους στα εξαγόμενα στοιχεία.
Εάν ο επιλεγμένος IFC Τύπος ή Προϊόν IFC Τύπου έχει Προκαθορισμένους Τύπους, μπορείτε να αναθέσετε και αυτούς.
Επαναφορά Αντιστοίχησης
Πατήστε αυτό το κουμπί για να επαναφέρετε τους ορισμούς αντιστοιχίας που έγιναν από την στιγμή που ανοίξατε τον διάλογο.
