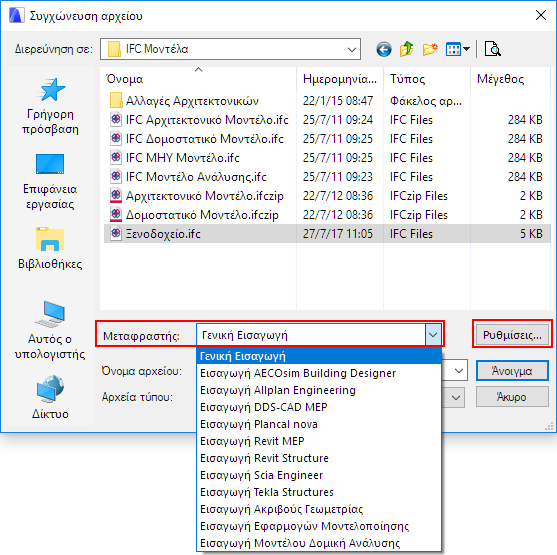

1.Χρησιμοποιήστε Αρχείο > Διαλειτουργικότητα > Συγχώνευση.
2.Επιλέξτε τη Διάταξη IFC Αρχείου.
3.Διαλέξτε το προς συγχώνευση IFC αρχείο.
4.Διαλέξτε έναν Μεταφραστή
Χρησιμοποιήστε την πτυσσόμενη Λίστα για να διαλέξτε έναν από τους IFC Μεταφραστές.

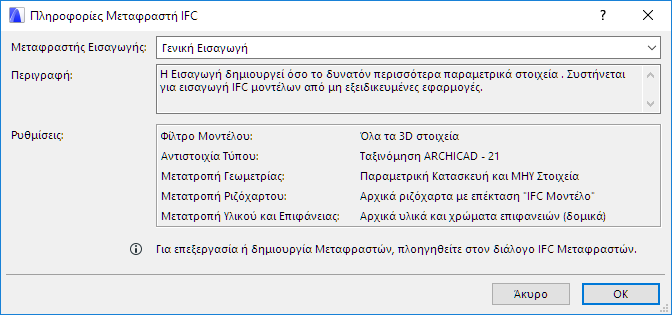

5.Επιλέξτε Ρυθμίσεις από τον διάλογο Συγχώνευσης για να δείτε μία περίληψη των ρυθμίσεων του επιλεγμένου Μεταφραστή.
Σημείωση: Στη διαδικασία Συγχώνευσης, το ARCHICAD χρησιμοποιεί έναν IFC Μεταφραστή για Εισαγωγή που διαλέγετε από την τρέχουσα μελέτη υποδοχής.
6.Πατήστε Άνοιγμα για να συγχωνεύσετε την IFC Μελέτη στο ARCHICAD.
7.Ακολουθούν πρόσθετα βήματα, εξαρτώμενα από τον τύπο του εισαγόμενου μοντέλου.
Δείτε επόμενη ενότητα.
Πρόσθετες Επιλογές στην IFC Εισαγωγή

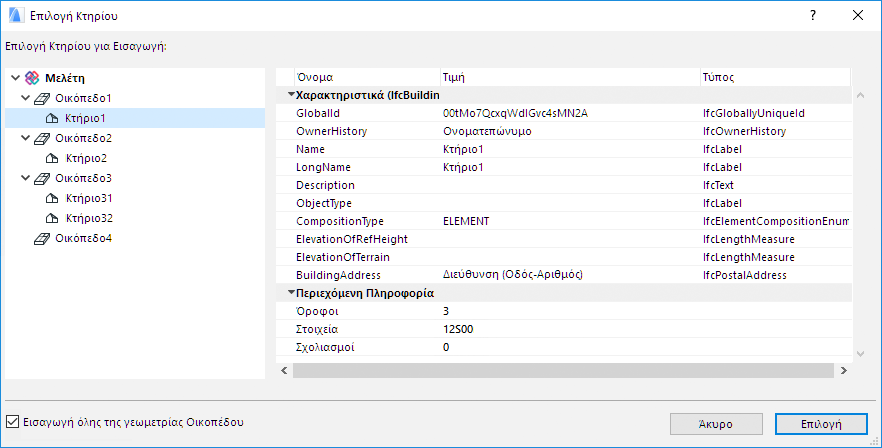

Εάν το IFC αρχείο περιέχει πολλά IfcBuildings και/ή IfcSites, τότε εμφανίζεται ο διάλογος Επιλογής Κτηρίου/Οικοπέδου. Η διαδικασία εισαγωγή μπορεί να εισάγει μόνο ένα κτήριο κάθε φορά.
Στα αριστερά αυτού του διαλόγου επιλογής, βλέπετε την ιεραρχία του οικοπέδου και του κτηρίου σε δομή δένδρου. Στα δεξιά, εμφανίζονται πληροφορίες για κάθε κτήριο που επιλέγετε.
Εάν δεν είναι τσεκαρισμένο το κουτάκι “Εισαγωγή όλης της γεωμετρίας Οικοπέδου” (κάτω αριστερά του διαλόγου), τότε το επιλεγμένο IfcBuilding θα εισαχθεί με τη γεωμετρία μόνον του IfcSite που αντιστοιχεί στο κτήριο.
Για να εισάγετε το μοντέλο ολόκληρου του οικοπέδου, ανεξαρτήτως επιλεγμένου κτηρίου, τσεκάρετε την επιλογή “Εισαγωγή όλης της γεωμετρίας Οικοπέδου”.
Φιλτράρισμα Μοντέλου κατά την Εισαγωγή
Εάν χρειαστεί, φιλτράρετε περαιτέρω το σύνολο των προς εισαγωγή στοιχείων, χρησιμοποιώντας τον διάλογο Φίλτρο Μοντέλου.
Δείτε: Φίλτρο Μοντέλου κατά την Εισαγωγή (Δευτερεύον Φίλτρο).

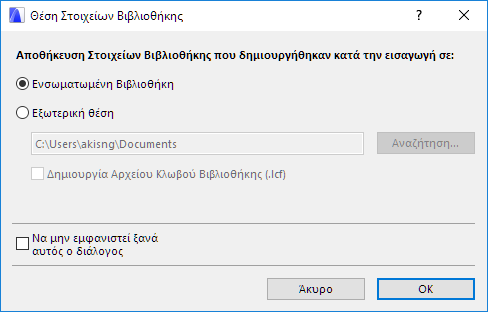

Επιλέξτε τη θέση αποθήκευσης των Στοιχείων Βιβλιοθήκης που δημιουργούνται κατά την IFC εισαγωγή:
Εξ ορισμού, τοποθετούνται στην Ενσωματωμένη Βιβλιοθήκη της μελέτης.
Σημειώσεις:
–Όταν ενημερώνετε ένα ΤΕΜΑΧΙΟ Διασύνδεσης, η Συνδεδεμένη Βιβλιοθήκη δεν ενημερώνεται! Εάν το περιεχόμενο της Συνδεδεμένης Βιβλιοθήκης έχει αλλάξει, πρέπει να ενημερώσετε χειροκίνητα την βιβλιοθήκη.
–Βεβαιωθείτε ότι αυτός ο στοχοθετημένος φάκελος έχει δυνατότητα εγγραφής κατά τη στιγμή της εισαγωγής. Εάν δεν έχει, η διαδικασία εισαγωγής θα αποτύχει.
–Στο Teamwork, η επιλογή της Συνδεδεμένης Βιβλιοθήκης δεν είναι διαθέσιμη και τα παραγόμενα Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ αποθηκεύονται στην Ενσωματωμένη Βιβλιοθήκη.
Υπόδειξη: Στην περίπτωση επαναλαμβανόμενων διαδικασιών Συγχώνευσης IFC μεγάλων μοντέλων, εάν δημιουργούνται πολλά Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ, η Ενσωματωμένη Βιβλιοθήκη σας μπορεί να γίνει πολύ μεγάλη και να δημιουργήσει προβλήματα απόδοσης. Σε αυτή την περίπτωση, είναι καλύτερα να αποθηκεύσετε τα παραγόμενα Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ σε μία συνδεδεμένη βιβλιοθήκη.
Κατακόρυφη Τοποθέτηση του Συγχωνευμένου IFC Μοντέλου (μόνο στην Συγχώνευση IFC Μοντέλου)
Δείτε ή αλλάξτε τις επιλογές στον διάλογο Κατακόρυφη Τοποθέτηση, για να καθορίσετε την κατακόρυφη τοποθέτηση του συγχωνευμένου μοντέλου στην μελέτη υποδοχής ARCHICAD.

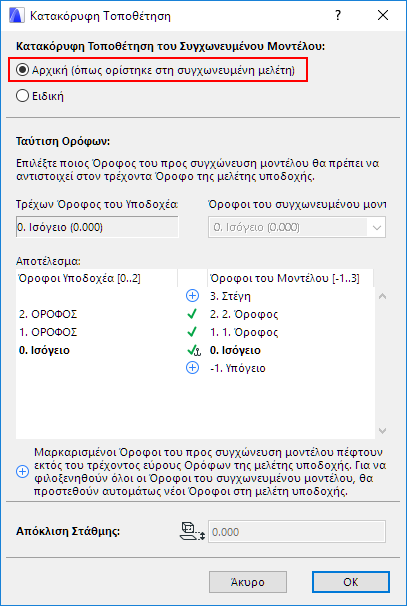

•Αρχική: Όταν χρησιμοποιείτε την εντολή Αρχείο > Διαλειτουργικότητα > Συγχώνευση για εισαγωγή ενός IFC μοντέλου, το ARCHICAD επαναδημιουργεί εξ ορισμού, την αρχική κατακόρυφη θέση του συγχωνευμένου μοντέλου εντός της μελέτης υποδοχής . Το ARCHICAD θα κάνει αυτόματα ταύτιση ορόφων και θα δημιουργήσει αποκλίσεις για να εξασφαλίσει ότι το συγχωνευμένο μοντέλο βρίσκεται στην ίδια κατακόρυφη θέση με εκείνη που είχε στο IFC πηγαίο αρχείο.

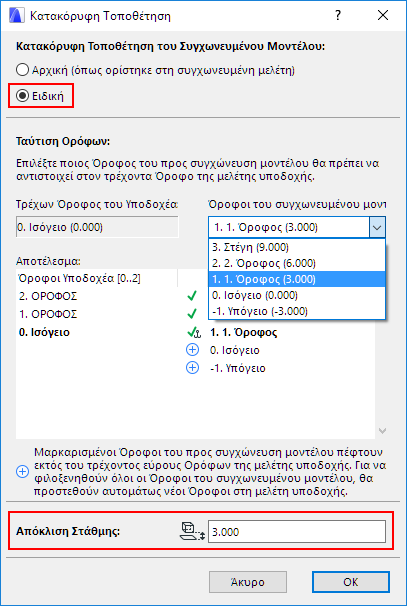

•Ειδική: Εναλλακτικά, πατήστε Ειδική για να ρυθμίσετε χειροκίνητα την κατακόρυφη τοποθέτηση του συγχωνευμένου μοντέλου.
•Από το pop-up μενού, επιλέξτε τον όροφο της εισαγόμενης IFC Μελέτης που πρέπει να τοποθετηθεί στον τρέχοντα (ενεργό) όροφο. Κάθε όροφος του IFC μοντέλου εμφανίζεται στη λίστα με το δικό του υψόμετρο, σε παρένθεση.
•Απόκλιση Στάθμης: Για να ρυθμίσετε την κατακόρυφη τοποθέτηση του εισαγόμενου μοντέλου, εισάγετε μία θετική ή αρνητική τιμή για την Απόκλιση Στάθμης, στο κάτω μέρος του διαλόγου. Εξ ορισμού (και αυτό συστήνεται), η τιμή απόκλισης Υψομέτρου (Στάθμης) είναι η απόλυτη διαφορά μεταξύ των αντίστοιχων τιμών του επιλεγμένου ορόφου του IFC μοντέλου και του τρέχοντος ορόφου του ARCHICAD.

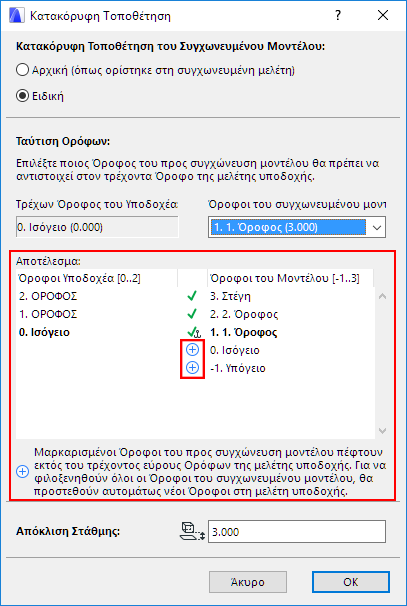

Αποτέλεσμα
•Στο πεδίο Αποτέλεσμα βλέπετε την ταύτιση των συγχωνευμένων ορόφων με τους ορόφους του υποδοχέα.
•Και στις δύο περιπτώσεις (Αρχική ή Ειδική κατακόρυφη θέση), δημιουργούνται νέοι όροφοι πάνω ή κάτω από το εύρος ορόφων της μελέτης υποδοχής, εάν χρειάζονται για τη φιλοξενία επιπλέον όροφοι στην συγχωνευμένη μελέτη.
•Οι νέοι όροφοι (εάν υπάρχουν) επισημαίνονται με θετικό πρόσημο. Αυτοί οι όροφοι δημιουργούνται στον Υποδοχέα όταν κάνετε κλικ στο OK για κλείσιμο αυτού του διαλόγου.
