Συγχώνευση DXF-DWG Model-Space

Για να πάτε σε αυτόν τον διάλογο, χρησιμοποιήστε πρώτα το Αρχείο > Διαλειτουργικότητα > Συγχώνευση και μετά εισάγετε το όνομα του προς συγχώνευση αρχείου DXF ή DWG. Στον εμφανιζόμενο διάλογο Επιλογές Συγχώνευσης DXF-DWG, διαλέξτε την πρώτη επιλογή (Συγχώνευση Περιεχομένου του Model Space) και πατήστε OK.

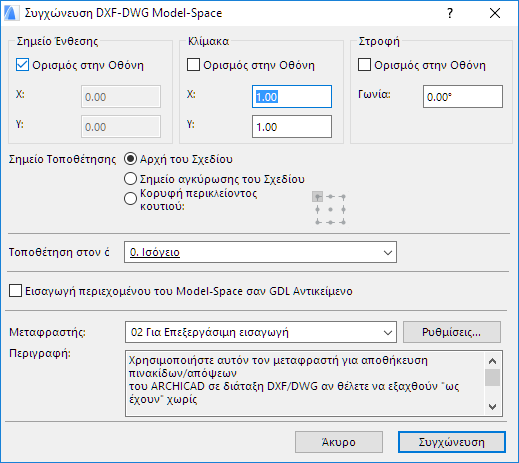

Αυτό θα φέρει στο προσκήνιο τον διάλογο Συγχώνευση DXF-DWG Model-Space.

Χρησιμοποιήστε αυτούς τους ελέγχους για να καθορίσετε το πού και πώς θέλετε να τοποθετηθεί το αρχείο, στην κάτοψη του ARCHICAD.

•Σημείο Ένθεσης: Στα πεδία X και Y μπορείτε να γράψετε τις ακριβείς συντεταγμένες της θέσης της κατώτερης αριστερής γωνίας του περιγράφοντος ορθογωνίου ή της αρχής συντεταγμένων του Σχεδίου. Εναλλακτικά, μπορείτε να τσεκάρετε το κουτάκι Ορισμός στην Οθόνη για να εισάγετε αυτές τις συντεταγμένες με κλικ στην Κάτοψη.

•Κλίμακα: Καθορίστε ένα συντελεστή κλίμακας για τις διευθύνσεις X και Y ή τσεκάρετε το κουτάκι Ορισμός στην Οθόνη για να καθορίσετε την κλίμακα στην οθόνη.

Σημείωση: Αν καθορίσατε συντελεστές κλίμακας, τότε το περικλείον πλαίσιο του σχεδίου θα προσαρμοστεί στο κατάλληλο μέγεθος. Αν όχι, τότε θα μπορείτε να κάνετε συστολή/διαστολή στο περικλείον ορθογώνιο, ακριβώς όπως θα κάνατε και κατά τη συστολή/διαστολή ενός αντικειμένου στο ARCHICAD. Είναι δυνατόν να ορίσετε αρνητικές ή θετικές τιμές για τους συντελεστές κλίμακας. Με αρνητικές τιμές μπορείτε να επιτύχετε αποτελέσματα κατοπτρισμού.

•Στροφή: Μπορείτε να καθορίσετε μία γωνία με την οποία θα στραφεί ολόκληρο το τοποθετημένο σχέδιο γύρω από το σημείο ένθεσης ή να τσεκάρετε το κουτάκι Ορισμός στην Οθόνη για να καθορίσετε χειροκίνητα τη στροφή στην οθόνη.

Σημείωση: Αν έχετε καθορίσει μία γωνία στροφής, το σχέδιο περιστρέφεται και στη συνέχεια σχεδιάζεται. Αν όχι, τότε μπορείτε να περιστρέψετε το περικλείον ορθογώνιο μέχρι να εισάγετε την τιμή με ένα κλικ του ποντικιού ή από τις συντεταγμένες.

Σημείο Τοποθέτησης: Χρησιμοποιήστε αυτούς τους ελέγχους για να καθορίσετε το σημείο του περικλείοντος ορθογωνίου με το οποίο θα τοποθετηθεί το σχέδιο.

•Αρχή του Σχεδίου: η Γενική Αρχή (συντεταγμένες 0, 0) του συνδεδεμένου σχεδίου θα βρίσκεται στις συντεταγμένες που θα ορίσετε στην οθόνη ή μέσα σε αυτόν τον Διάλογο.

•Σημείο αγκύρωσης του Σχεδίου: το σημείο αγκύρωσης του συνδεδεμένου σχεδίου (αν υπάρχει) θα βρίσκεται στις καθορισθείσες συντεταγμένες.

•Κορυφή περικλείοντος κουτιού: το ARCHICAD υπολογίζει το μέγεθος του περικλείοντος ορθογωνίου του συνδεδεμένου σχεδίου. Επιλέγετε ένα από τα 9 σημαντικά σημεία του περικλείοντος ορθογωνίου και αυτό το σημείο του σχεδίου θα τοποθετηθεί στις ορισθείσες συντεταγμένες τοποθέτησης.

Τοποθέτηση στον όροφο: Χρησιμοποιήστε την αναδιπλούμενη λίστα για να διαλέξετε τον όροφο που θέλετε να τοποθετήσετε το σχέδιο. Πριν από την τοποθέτηση, το ARCHICAD θα γυρίσει σε αυτόν τον όροφο.

Εισαγωγή περιεχομένου του Model Space σαν GDL Αντικείμενο: Τσεκάρετε αυτό το κουτάκι για να εισάγετε το περιεχόμενο του μοντέλου σαν ένα GDL Αντικείμενο.

Μεταφραστής: Αυτό το πεδίο εμφανίζει τον επιλεγμένο DXF/DWG Μεταφραστή που θα χρησιμοποιηθεί κατά τη μετατροπή του συνδεδεμένου σχεδίου AutoCAD. Στη συνέχεια, επιλέξτε την εντολή Συγχώνευση. Από την αναδιπλούμενη λίστα μπορείτε να διαλέξετε οποιονδήποτε από τους διαθέσιμους Μεταφραστές. Ο εξ ορισμού μεταφραστής “Για επεξεργάσιμη Εισαγωγή” είναι γενικά κατάλληλος.

Για να τροποποιήσετε τις Ρυθμίσεις Μεταφραστή πριν από τη συγχώνευση, κάντε κλικ στο κουμπί Ρυθμίσεις για να πάτε στον Διάλογο του Μεταφραστή.

Για περισσότερες πληροφορίες, δείτε: Διαμόρφωση Μετάφρασης DXF-DWG.

Περιγραφή: Αυτό το πεδίο εμφανίζει μία μικρή εξήγηση και σημείωση για τον επιλεγμένο Μεταφραστή, έτσι ώστε να αποφασίσετε για την καταλληλότητά του.
