Επιλογές Εισαγωγής για Στοιχεία στο Paper Space

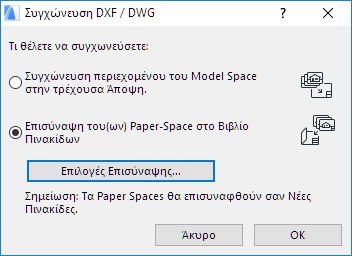

Για να πάτε σε αυτόν τον διάλογο, χρησιμοποιήστε πρώτα το Αρχείο > Διαλειτουργικότητα > Συγχώνευση και μετά εισάγετε το όνομα του προς συγχώνευση αρχείου DXF ή DWG. Στον διάλογο Συγχώνευση DXF-DWG που εμφανίζεται, επιλέξτε τη δεύτερη επιλογή (Επισύναψη του(ων) Paper Space στο Βιβλίο Πινακίδων) και μετά κάντε κλικ στο κουμπί Επιλογές Επισύναψης.

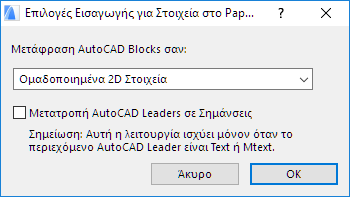

Αυτό φέρνει στο προσκήνιο τον διάλογο Επιλογές Εισαγωγής για Στοιχεία στο Paper Space.

Μετάφραση AutoCAD Blocks σαν: Όπως και στο τμήμα Επιλογές Ανοίγματος του Διαλόγου Διαμόρφωση Μετάφρασης, έχετε τρεις επιλογές:

•2D Στοιχεία

•Ομαδοποιημένα 2D Στοιχεία

•Στοιχεία Βιβλιοθήκης

Για περισσότερες πληροφορίες, δείτε: Επιλογές Ανοίγματος (Διαμόρφωση Μετάφρασης DXF-DWG).

Μετατροπή AutoCAD Leaders σε Σημάνσεις: Τσεκάρετε αυτό το κουτάκι εάν, κατά τη διαδικασία Συγχώνευσης, θέλετε να γίνει αυτή η μετατροπή.

Αν δεν τσεκάρετε αυτό το κουτάκι, τα AutoCAD Leaders θα μετατραπούν σε απλά 2D Στοιχεία του ARCHICAD. Αυτό το κουτάκι δεν θα είναι διαθέσιμο (θα είναι γκρίζο), εάν δεν είναι φορτωμένο το ARCHICAD Add-On που δίνει αυτήν τη λειτουργικότητα.

Αυτό το κουτάκι είναι διαθέσιμο και στον Διάλογο Διαμόρφωση Μετάφρασης, στην περιοχή Ειδικές Λειτουργίες > Πρόσθετα Ανοίγματος.

Πατήστε το κουμπί OK για να αποδεχτείτε τις αλλαγές που κάνατε σε αυτόν τον διάλογο ή πατήστε το Άκυρο για να μείνουν οι ρυθμίσεις όπως ήταν προηγουμένως.

Εάν γίνεται συγχώνευση του Paper Space, οι ορισμοί Paper Space θα μετατραπούν σε Πινακίδες στο Βιβλίο Πινακίδων του ARCHICAD. Θα δημιουργηθεί επίσης μία νέα Γενική Πινακίδα, στην περίπτωση που το DXF-DWG σχέδιο περιέχει μεγέθη Paper Space μη διαθέσιμα τη συγκεκριμένη στιγμή στο αρχείο Μελέτης.

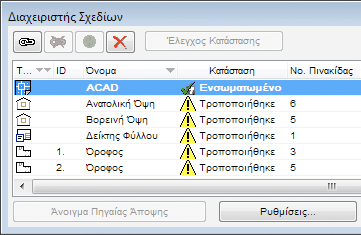

Τα περιεχόμενα των Viewports του αρχείου DXF-DWG θα μετατραπούν σε Σχέδια, όταν αυτό συγχωνευτεί στο ARCHICAD. Αυτά τα Σχέδια θα τοποθετηθούν στην κατάλληλη Πινακίδα τους, ακολουθώντας τον προσδιορισμό του αντίστοιχου Viewport στο AutoCAD, δεν είναι επεξεργάσιμες οντότητες και θα εμφανίζονται στον Διαχειριστή Σχεδίων του ARCHICAD με την κατάσταση “ενσωματωμένο”.

Αν κάποια στοιχεία σχεδιάστηκαν στο Paper Space του αρχείου DXF-DWG, θα μετατραπούν σε στοιχεία ARCHICAD και θα τοποθετηθούν άμεσα στην Πινακίδα που ανήκουν.
