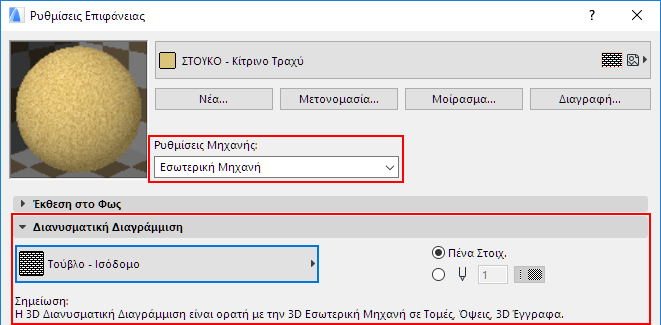

Επιφάνεια - Πάνελ Διανυσματική Διαγράμμιση (Βασική Μηχανή)

(Επιλογές > Χαρακτηριστικά Στοιχείου > Επιφάνειες)

Στο πάνελ Διανυσματική Διαγράμμιση, μπορείτε να επιλέξετε το μοτίβο διανυσματικού ράστερ και το χρώμα μοτίβου για την επιλεγμένη επιφάνεια.

Σημείωση: Κατά την ανάθεση μίας 3D Διανυσματικής Διαγράμμισης στον διάλογο Επιφάνειες, μπορείτε να χρησιμοποιήσετε μόνον όσα ράστερ έχουν χαρακτηριστεί ως Ράστερ Κάλυψης.

Παρατήρηση: Η Διανυσματική Διαγράμμιση δεν επηρεάζει τον Φωτορεαλισμό. Συνεπώς, το παράθυρο Επιθεώρησης (παράγεται από την επιλεγμένη μηχανή Φωτορεαλισμού) δεν θα αντικατοπτρίζει τις αλλαγές που κάνετε μέσα από αυτό το πάνελ.

•Χρησιμοποιήστε την pop-up παλέτα ράστερ για να επιλέξετε ένα διανυσματικό ράστερ.

•Τσεκάρετε το στρογγυλό κουμπί Πένα Στοιχ. για εμφάνιση του διανυσματικού μοτίβου με το χρώμα που ορίστηκε για την πένα γραμμής μη τεμνομένων.

•Εναλλακτικά, μπορείτε να επιλέξετε οποιοδήποτε άλλο χρώμα από το πτυσσόμενο μενού χρώμα πένας.
