Επιλογές Άποψης Μοντέλου - Επιλογές για Κατασκευαστικά Στοιχεία

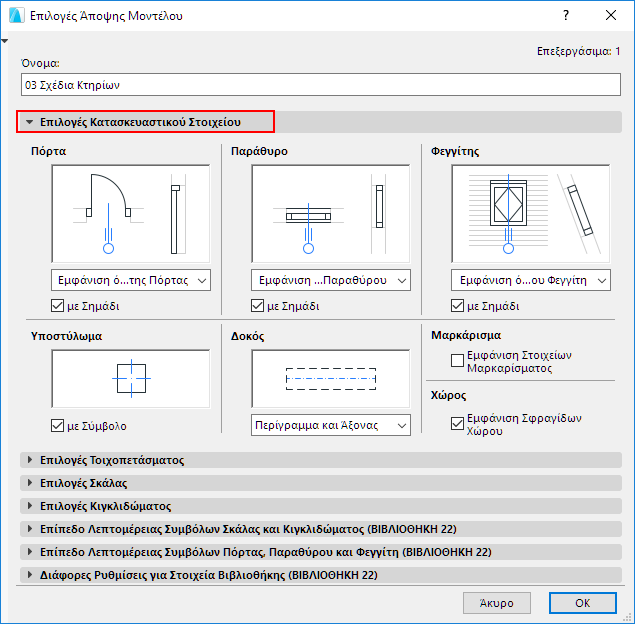

Επιλογές Κατασκευαστικού Στοιχείου
Για να δείτε αυτό το πάνελ, πηγαίνετε στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.
Για περισσότερες πληροφορίες, δείτε: Επιλογές Άποψης Μοντέλου.
Χρησιμοποιήστε τους ελέγχους για να προσδιορίσετε τις επιλογές άποψης μοντέλου για ορισμένα Κατασκευαστικά Στοιχεία (Πόρτες, Παράθυρα, Φεγγίτες, Υποστυλώματα, Δοκούς και στοιχεία Μαρκαρίσματος), καθώς και Σφραγίδες Χώρου.
Ένα παράθυρο προεπισκόπησης δίπλα σε κάθε ομάδα ελέγχων, σας βοηθά να δείτε το αποτέλεσμα.
Σημείωση: Αυτές οι επιλογές είναι ανεξάρτητες από τις Επιλογές Εμφάνισης στην Οθόνη.
Επιλογές για Πόρτες/Επιλογές για Παράθυρα
Ρυθμίστε αυτές τις επιλογές, ξεχωριστά για Πόρτες και για Παράθυρα.
•Εμφάνιση όλης της Πόρτας: Πόρτες/Παράθυρα θα εμφανίζονται με κατάλληλο σύμβολο στην Κάτοψη και στις απόψεις τύπου-Τομή.
με Σημάδι: Τσεκάρετε αυτό το κουτάκι για να εμφανίζονται οι πόρτες και τα παράθυρα με Σημάδια (εάν έχουν ανατεθεί στους διαλόγους Ρυθμίσεων.)
•Εμφάνιση Μόνον Ανοίγματος: Η θέση των πορτών/παραθύρων (αλλά όχι οι πόρτες/παράθυρα) θα υποδεικνύεται με ένα άνοιγμα στους τοίχους και στις δύο απόψεις, Κάτοψης και Τομής.
με Περίγραμμα: Τα ανοίγματα πόρτας/παραθύρου που εμφανίζονται στην Κάτοψη θα περιλαμβάνουν περιγράμματα.
•Κρύψιμο στην Κάτοψη: Καμία τοποθετημένη Πόρτα/Παράθυρο ή ανοίγματα δεν θα εμφανίζεται στην κάτοψη. (Στις απόψεις τύπου-Τομή, θα εμφανίζονται μόνον ανοίγματα.)
•Εμφάνιση όλου του Φεγγίτη: Οι Φεγγίτες θα εμφανίζονται στην Κάτοψη και στις απόψεις τύπου-Τομή, σύμφωνα με τις προτιμήσεις Εμφάνισης στην Κάτοψη της Στέγης ή του Κελύφους που φιλοξενούνται.
με Σημάδι: Τσεκάρετε αυτό το κουτάκι για να εμφανίζονται οι Φεγγίτες με Σημάδια (εάν έχουν ανατεθεί στον διάλογο Ρυθμίσεων Φεγγίτη.)
•Εμφάνιση Μόνον Ανοίγματος: Η θέση των Φεγγιτών (αλλά όχι οι ίδιοι οι Φεγγίτες) θα υποδεικνύεται με ένα άνοιγμα στη Στέγη/Κέλυφος και στις δύο απόψεις, Κάτοψης και Τομής.
•Κρύψιμο στην Κάτοψη: Κανένας τοποθετημένος Φεγγίτης ή άνοιγμα Φεγγίτη δεν θα εμφανίζεται στην κάτοψη. (Στις απόψεις τύπου-Τομή, θα εμφανίζονται μόνον ανοίγματα.)
Επιλογές Υποστυλώματος
με Σύμβολο: Τσεκάρετε αυτό το κουτάκι για να εμφανιστεί το Σύμβολο που έχει επιλεγεί στις Ρυθμίσεις Υποστυλώματος (πάνελ Κάτοψη και Τομή > ΣΥΜΒΟΛΟ ΚΑΤΟΨΗΣ) για κάθε υποστύλωμα.
Επιλογές Δοκού
•Περίγραμμα και Άξονας
•Μόνον άξονας
•Μόνο περίγραμμα
Επιλογές Μαρκαρίσματος
•Εμφάνιση Στοιχείων Μαρκαρίσματος: Τσεκάρετε αυτό το κουτάκι για να απεικονίζονται τα στοιχεία Μαρκαρίσματος Μελέτης στη μελέτη σας.
Επιλογές Χώρου
•Εμφάνιση Σφραγίδας Χώρου: Τσεκάρετε αυτό το κουτάκι για να εμφανίζονται στη μελέτη σας οι Σφραγίδες Χώρου .
