Πένες κα;ι Χρώματα (Διαμόρφωση Μετάφρασης DXF-DWG)
Αυτές είναι επιλογές του διαλόγου Διαμόρφωση Μετάφρασης DXF-DWG.
Δείτε: Διαμόρφωση Μετάφρασης DXF-DWG.
Τα Χρώματα Πένας του ARCHICAD είναι διαμορφώσιμα, ενώ η σχέση του αριθμού της πένας του AutoCAD και του χρώματος δεν μπορεί να τροποποιηθεί.
Μπορείτε να μετατρέπετε Πένες ARCHICAD σε Χρώματα AutoCAD, αναζητώντας τη βέλτιστη ταύτιση χρώματος ή διαμορφώνοντας ένα λεξικό μετατροπής.
Για μετατροπή με βάση τους αριθμούς πένας, χρησιμοποιήστε τον προκαθορισμένο μεταφραστή με τίτλο “Διατήρηση Αριθμού Πένας”. Διαλέξτε αυτήν την επιλογή από την pop-up λίστα μεταφραστών, που βρίσκεται στο πάνω μέρος του διαλόγου Διαμόρφωση Μετάφρασης DXF-DWG.
Η δημιουργία, επεξεργασία και διαγραφή εγγραφών σε αυτό το λεξικό μετατροπής πένα-χρώμα μοιάζουν με αυτές της μετατροπής ριζόχαρτο-όνομα.
Οι διαφορές τους είναι:
•Και στις δύο πλευρές έχετε να κάνετε με αριθμούς πένας/χρώματος.
•Δίπλα στο πεδίο επεξεργασίας για τον αριθμό πένας ARCHICAD, έχετε τον τυπικό έλεγχο επιλογής πένας του ARCHICAD.
•Υπάρχει ένας ειδικός έλεγχος για να επιλέξετε χρώματα AutoCAD (τα χρώματα του AutoCAD δεν μπορούν να αλλάξουν).
•Μπορείτε να επιλέξετε ακόμα και τα συμβολικά χρώματα AutoCAD, που ονομάζονται BYLAYER και BYBLOCK (εμφανίζονται με τους αριθμούς 0 και 256 στο πεδίο επεξεργασίας και στην εγγραφή του λεξικού).
•Έχετε μία παράμετρο πάχους Πένας. Όταν φορτώνετε κάτι με αυτήν την επιλογή, η ζητούμενη πένα ARCHICAD θα έχει το πάχος που περιγράφεται εδώ, αντί για το τυπικό 0.18 mm.
Η παλέτα χρώματος πένας Φόντου Ράστερ, τόσο στο ARCHICAD όσο και στο PlotMaker, διαθέτει μία επιλογή Πένας Φόντου Παραθύρου: το χρώμα πένας με το εικονίδιο παράγει ένα χρώμα φόντου ράστερ (με αριθμό -1), που ταυτίζεται με το τρέχον χρώμα φόντου παραθύρου.
Αν η πένα φόντου έχει οριστεί στο φόντο παραθύρου (-1), οποιοδήποτε ράστερ Φόντο (του οποίου το προσκήνιο είναι 0%) θα μετατραπεί σε ένα AutoCAD Wipeout.
Αν στο χρώμα φόντου ράστερ ενός Αυτοκόλλητου έχει αποδοθεί το χρώμα πένας φόντου παραθύρου (-1), τότε το Αυτοκόλλητο θα εμφανίζεται σωστά στις αλλαγές του χρώματος του φόντου. Κατά τη μετατροπή ενός Αυτοκόλλητου στο AutoCAD, το φόντο του μετατρέπεται σε ένα AutoCAD wipeout (WPOut) χωρίς πλαίσιο και εμφανίζεται σωστά.
Σημείωση: Αν χρησιμοποιείτε μία έκδοση AutoCAD παλαιότερη του AutoCAD 2004, το Wipeout είναι διαθέσιμο σαν μέρος του “Express Tools.” Το Wipeout έχει ενσωματωθεί στο AutoCAD 2004.
Στο AutoCAD 2004 και σε νεότερες εκδόσεις, έχετε τη δυνατότητα να δημιουργήσετε χρώματα πένας τα οποία δεν ορίζονται από τον αριθμό δείκτη πένας αλλά από μία τιμή RGB (κόκκινο, πράσινο, μπλε). Στο AutoCAD 2004 και σε νεότερες εκδόσεις, αυτά τα νέα χρώματα πένας παίρνουν δείκτη πένας 256 ή μεγαλύτερο.
Όλες οι πένες του AutoCAD με αριθμό δείκτη πένας 256 ή μεγαλύτερο, θα αλλάζουν το δείκτη πένας τους σε 255 στο ARCHICAD. Μία σημείωση στον Διάλογο σας το υπενθυμίζει.
Αναζήτηση της καλύτερης ταύτισης χρώματος
•Όταν ανοίγετε ένα DXF/DWG αρχείο, ο πίνακας Πενών του ARCHICAD ορίζεται στα Χρώματα AutoCAD. Οι αριθμοί πένας θα είναι ίδιοι με τους αριθμούς χρώματος του AutoCAD του DXF/DWG αρχείου.
•Όταν εκτελείτε οποιαδήποτε άλλη λειτουργία Ανοίγματος στην οποία οι πένες δεν πρέπει να τροποποιηθούν (Συγχώνευση, Σύνδεση XREF, Άνοιγμα Αντικειμένου, κτλ), κάθε Χρώμα AutoCAD θα ανατίθεται στην Πένα ARCHICAD που ταιριάζει περισσότερο (συστατικά RGB)
•Όταν εκτελείτε οποιαδήποτε εργασία Αποθήκευσης, κάθε Πένα ARCHICAD θα ανατίθεται στο Χρώμα AutoCAD που ταιριάζει περισσότερο (συστατικά RGB).
Σημείωση: Μία μετατροπή με επιστροφή δεν έχει απαραιτήτως σαν αποτέλεσμα τα ίδια χρώματα με τα πρωτότυπα. Για παράδειγμα, αν η Πένα 25 του ARCHICAD βρει την καλύτερη ταύτιση στο Χρώμα 236 του AutoCAD, είναι δυνατόν το Χρώμα 236 του AutoCAD να βρει σαν καλύτερο χρώμα την Πένα 32 του ARCHICAD αντί για την 25. Τα παστέλ χρώματα του ράστερ των Χώρων πάντα καταλήγουν σε ανοικτά-γκρι.
Όταν το Σχέδιο ARCHICAD αποθηκεύεται σε AutoCAD 2004 ή νεότερη διάταξη, υπάρχουν δύο επιλογές ταύτισης πενών ARCHICAD και AutoCAD. Η πρώτη είναι η ‘Την βέλτιστη ταύτιση με Standard AutoCAD χρώμα’. Με αυτό το κουμπί επιλεγμένο, το πρόγραμμα αναζητά μέσα στον πίνακα χρωμάτων του AutoCAD να βρει το χρώμα που ταιριάζει καλύτερα στο χρώμα πένας του ARCHICAD και κάνει την ανάλογη αντιστοίχηση. Η δεύτερη είναι η ‘RGB χρώμα, αν δεν υπάρχει ακριβής ταύτιση με Standard AutoCAD χρώμα. Με αυτό το κουμπί επιλεγμένο, το πρόγραμμα αναζητά μέσα στον πίνακα χρωμάτων του AutoCAD να βρει το χρώμα που ταιριάζει στο χρώμα πένας του ARCHICAD, όπως και με την προηγούμενη επιλογή. Αλλά στην περίπτωση που δε βρει κάποιο, αποθηκεύει τις RGB τιμές της Πένας ARCHICAD και αναθέτει σε αυτήν τον αριθμό πένας 256 ή μεγαλύτερο για το σχέδιο AutoCAD.
Όλα τα Χρώματα των Στοιχείων και τα Πάχη Γραμμής σε BYLAYER
•Αυτή η επιλογή είναι ενεργή κατά την Αποθήκευση. Υπερισχύει της ρύθμισης Μετατροπή Πενών ARCHICAD με Χρώματα AutoCAD, ορίζοντας κατά την Αποθήκευση, αλλά όχι κατά το Άνοιγμα.
•Όταν είναι ενεργή, κάθε αποθηκευμένη entity θα έχει το χρώμα BYLAYER. Όταν ο χρήστης AutoCAD αλλάζει το χρώμα του ριζόχαρτου, το χρώμα όλων όσων βρίσκονται σε αυτό το ριζόχαρτο αλλάζει σύμφωνα με αυτό.
Να μη γίνει εξαγωγή του πάχους των πενών του ARCHICAD
•Με τσεκαρισμένο αυτό το κουτάκι, τα πάχη των Πενών ARCHICAD δεν θα εξάγονται στο προκύπτον σχέδιο AutoCAD.

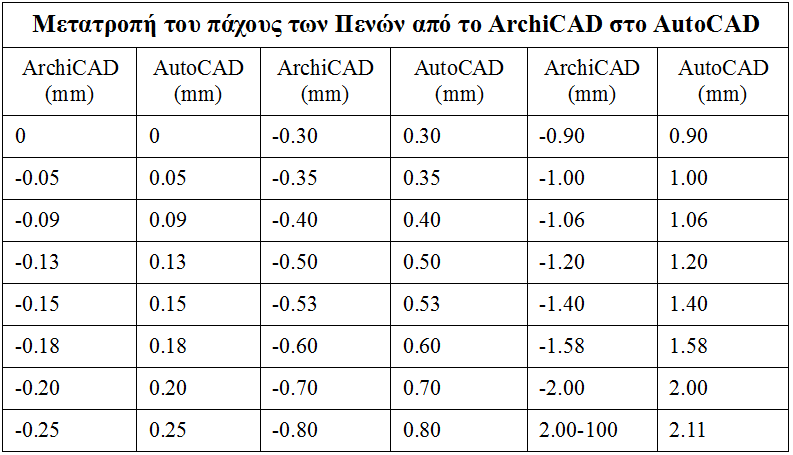

Ο παρακάτω πίνακας δείχνει τον τρόπο μετατροπής του πάχους των πενών ARCHICAD σε πάχη AutoCAD, όταν αυτό το κουτάκι δεν είναι τσεκαρισμένο και επομένως τα πάχη εξάγονται.
Τα ζεύγη Πένα ARCHICAD-Χρώμα AutoCAD που καθορίζονται στο λεξικό Μετατροπή πένα-χρώμα, υπερισχύουν των μεθόδων αυτόματης μετατροπής που ορίστηκαν στη ρύθμιση Μετατροπή Πενών ARCHICAD σε Χρώματα AutoCAD, ορίζοντας στο Μέθοδοι Πένας.
