A Függönyfal eszköz megújult, így a közepes és nagyméretű építészirodák hatékony tervezőeszköze lehet. A célunk az volt, hogy a tervezési folyamat fejlesztésével olyan eszközt hozzunk létre, amelynek használata egyszerű és élvezetes.
Ismerje meg a továbbfejlesztett beviteli módokat, a rugalmas sémabeállításokat, valamint az egyéb felhasználói és tartalmat érintő újdonságokat.
Egyedi függönyfal-minta készítése egyszerűen
•Kezdje egy üres függönyfallal Szerkesztés módban (a kedvencek között található), majd rajzoljon kereteket 3D, Metszet/Homlokzat vagy Alaprajz nézetben. Az ideiglenes osztások automatikusan jönnek létre, majd tűnnek el.
•Nyissa meg a Minta meghatározása négyzetet: az egyedi minta összeállításához mozgassa, nyújtsa vagy szerkessze a négyzetet. Véglegesítést követően a függönyfal mintája új tartalmat és forrást kap a négyzetben megrajzoltak szerint.

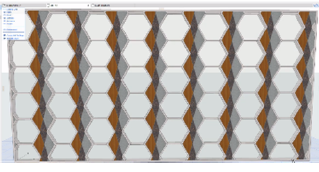

•Finomítsa a mintát a panel és a keret szintjén, majd alkalmazza a módosításokat a teljes függönyfalra (vagy szakaszra).
A Minta rugalmas definíciója
A függönyfal-minta elkészítése minden eddiginél intuitívabb módon történik:

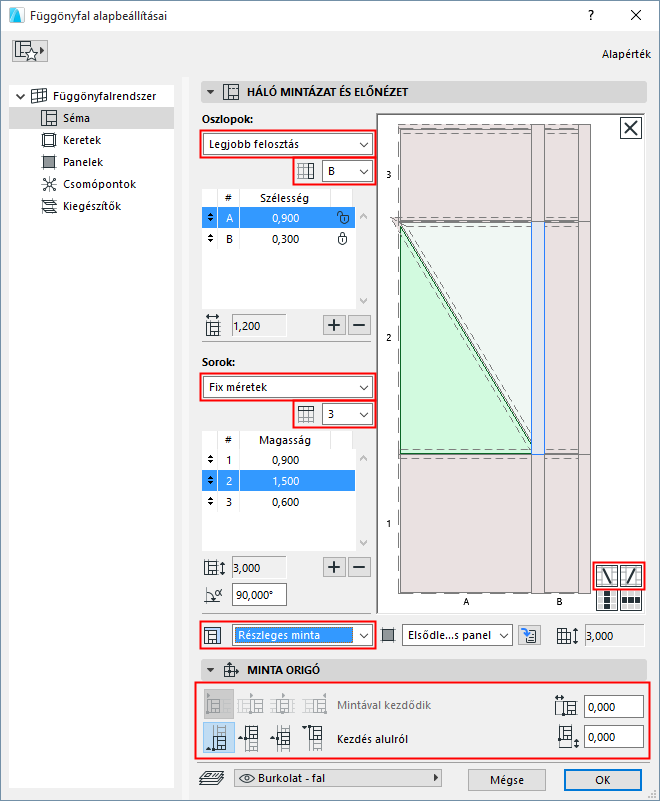

•Adja meg a rögzített méretet, az osztások számát és a legjobb felosztási logikát külön-külön a sorokra és oszlopokra vonatkozóan
•Oszlop és sor esetén: adja meg, hogy melyikkel záruljon a minta
•A Rögzített méretű minta logika használatakor adja meg, hogyan kezelje a program a függönyfal-szakasz „maradék” részét
•Adja meg előre a Minta origó számértékét mindkét irányban
•A függönyfal adatainak megadásakor vagy szerkesztésekor a dokkolható visszajelzéssel egyszerűen hozható létre egész számú oszlopszám
•Adja meg a panelosztásokat, egyesítsen paneleket, töröljön paneleket/kereteket – mindezt mintaszinten
•Készítsen átlós kereteket a minta szintjén (korlátozottan: mintacellánként egy átlós keret hozható létre). A példákat lásd az előre meghatározott Séma kedvenceknél.
2D megjelenítés: részletesség MNB-vezérlése
•Válasszon részletességi szintet minden összetevőtípushoz. Például: jelenítse meg a függönyfal-kereteket négyzetben (egyszerűsített), a függönyfal-paneleket egyszerű nézetben (sematikus), vagy mutasson mindent teljes részletességgel az egyszerűsített kiegészítők kivételével.
•A Sematikus részletességnél láthatók az ajtó és ablakpanelek nyitásvonalai
Teljes részletességű függönyfal
Részletes keretek/panelek, egyszerűsített kiegészítők
Függönyfal sematikus nézetben (Alaprajz)
Függönyfal sematikus nézetben (3D/Homlokzat)
A függönyfal tartalmi fejlesztései
•Tetszőleges számú keret- és panelosztály létrehozható.
•Ezek az osztályok a minta szintjén használhatók
•Címkézze az elemeket osztály szerint az Összetevők címkézése paranccsal (korábban: Függönyfal elemeinek címkézése)
•Az építőanyagok a Rendszer szintről a Keret/Panel osztálya szintre kerültek, így minden osztály saját építőanyaggal rendelkezik
Keretek intelligens közös részei

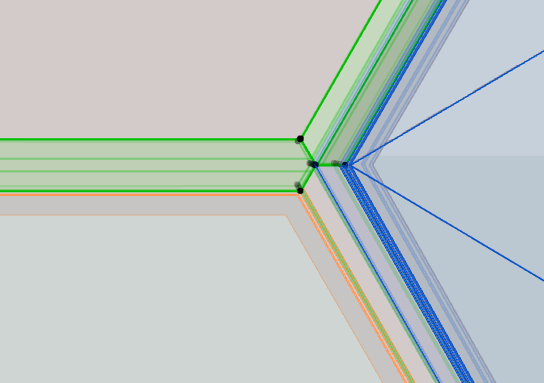

Minden esetben, amikor három vagy több azonos prioritású keret találkozik (például hat- vagy háromszögű mintákban), az ARCHICAD automatikusan, a megfelelő geometria használatával kezeli az összemetsződéseket.
Módosítható 2D megjelenítés (hibrid alaprajzi mód)
•Bemutatjuk a teljesen jelképes vagy vetített megoldást felváltó hibrid alaprajzi vetítést.
•A metszések megjelenítésének új módja, amely a Vetített módot és a Jelképes paneleket ötvözi (a vetített falaknál megjelenített jelképes ajtó/ablak elemekhez hasonlóan)
•Külön vezérlők a metszett, nem metszett és metszősík feletti részekhez. Például egy függönyfalra vonatkozhat vetített nem metszett megjelenítés, jelképes metszősík feletti megjelenítés és „jelképes panelekkel vetített” megjelenítés a metszett részekhez.
•A függönyfal-specifikus alapértelmezett könyvtári elemek (keretek, panelek, ajtók, ablakok, kiegészítők) a továbbfejlesztés során új beállításokkal bővültek a részletességi szintet illetően.
Függönyfalra vonatkozó új GDL-tartalom
•A Függönyfal ajtók/ablakok részletessége jobban illeszkedik a hagyományos ajtókéhoz és ablakokéhoz
•Építőanyagok bevezetése a Függönyfal ajtóknál/ablakoknál (a metszeti kitöltések/metszeti tollak/felületek helyett)
•Új sokszögű ablakelem: zsanéros ablak, amely bármilyen sokszögpanelhez illeszthető (pl. hat-, nyolcszögű és trapéz alakú ablakok)
•Új profilos keret: (a Profilkezelőben beállított) profilok használata a kerethez és a végprofilhoz
•Új profilos élpanel: (a Profilkezelőben beállított) profil használata a panel kerületi benyúlásaként. Réteges kitöltés is megadható a panelhez.
•Sarokkeret kezelése: 6 új sarokkeret-típust vezettünk be.
