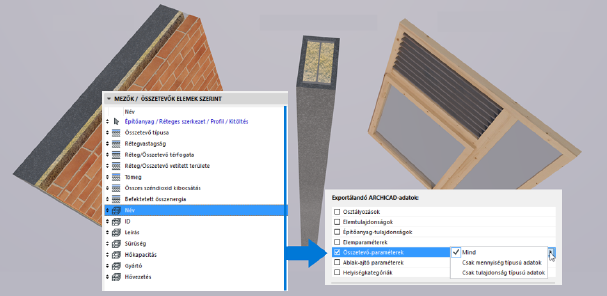

Összetevők mennyiségének és tulajdonságainak exportálása IFC-be
Az ARCHICAD 22-ben javítottuk az összetevők és anyagok IFC2x3-ba és IFC4-be exportálásának minőségét és pontosságát. Ennek akkor van jelentősége, ha a felhasználó konszignációkat, kalkulációkat és költségbecsléseket akar végezni az építőanyagokhoz, egyedi réteges rétegekhez és összetett profilrészekhez kapcsolódó adatok alapján.
Ez az exportálási funkció komplex elem egyszerű elemmé történő exportálásakor és részekre történő bontással való exportálásakor is használható.
IFC tulajdonságok importálása ARCHICAD tulajdonságként
Az ARCHICAD 22-ben bővítettük az IFC importálás testre szabásának lehetőségeit: a felhasználók a fogadó terv ARCHICAD tulajdonságaiként képezhetik le az IFC adatokat.
Ennek az eljárásnak köszönhetően az ARCHICAD tulajdonságokhoz használható funkciók az importált elemeknél is működnek. Például:

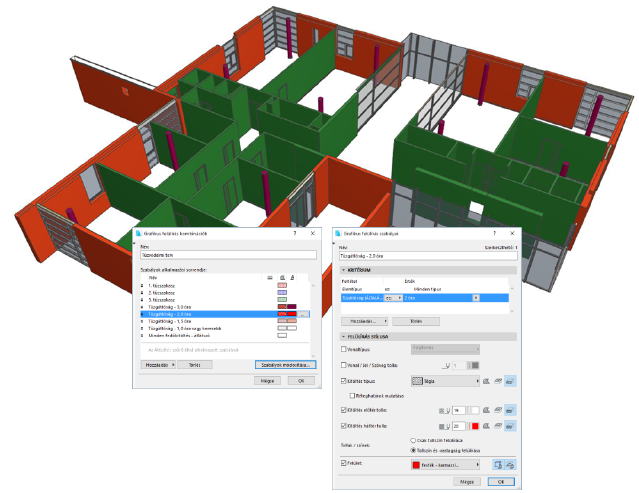

•Grafikus felülírás kritériumok alapján
•Ütközésvizsgálat
•Címkézés
•Interaktív konszignáció
•Feltétel alapú kiválasztás
•Kifejezések
•Automatikus szövegek

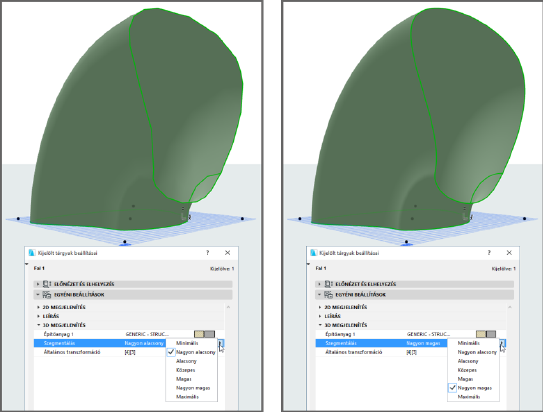

NURBS geometria importálása IFC fájlokból
Az ARCHICAD 22-es verziója támogatja az olyan IFC modellelemek importálását, amelyek NURBS („non-uniform rational basis spline”, azaz nem egységes, racionális B-spline görbe) geometria ábrázolását tartalmazzák. Ezek a modellelemek importálhatók alakzatként és GDL könyvtári elemként is.
Ez utóbbi esetben a létrejött GDL tárgy megőrzi az eredeti NURBS definíciót saját GDL leírásában, így a felhasználók ellenőrizhetik, milyen komplexitással jelenjen meg az importált íves geometria az ARCHICAD tervben.
Fólia leképezése IFC modell importálásakor
Az ARCHICAD 22-ben a felhasználók az IFC modellelemek fóliáit meglévő ARCHICAD fóliákra képezhetik le, így a program a nem kívánt fóliákat nem importálja az ARCHICAD tervbe. Az intelligens leképezési sablon segítségével a leképezett IFC fóliák listája egyszerűen bővíthető az IFC fájl tartalma alapján.
Ezenfelül a nyílászárók által létrehozott vágótestek fóliáját mostantól a felhasználó kezeli.
DWG/DXF 2018 fájlok importálása/exportálása
Az ARCHICAD 22 olvassa és írja az AutoCAD 2018 DWG/DXF fájlokat.
