Tetők és tetőablakok verzióváltása

Verzióváltás ARCHICAD 14-es és korábbi verzióról

Tető

Egyszerű tetők

Az ARCHICAD 22 minden tetőt – beleértve a boltozatos és a dongatetőket is – egyszerű tetővé alakít. Külső megjelenésükben a tetők nem változnak.

Egyszerű tető/Tetőablak megjelenítési beállításai

Alapértelmezés szerint az ARCHICAD 22-ben minden újonnan elhelyezett Tető és Tetőablak az Alaprajzon jelenik meg, a látható élek megjelenítésével, mintha a 3D nézetből lenne kivetítve (Valós 3D vetítés).

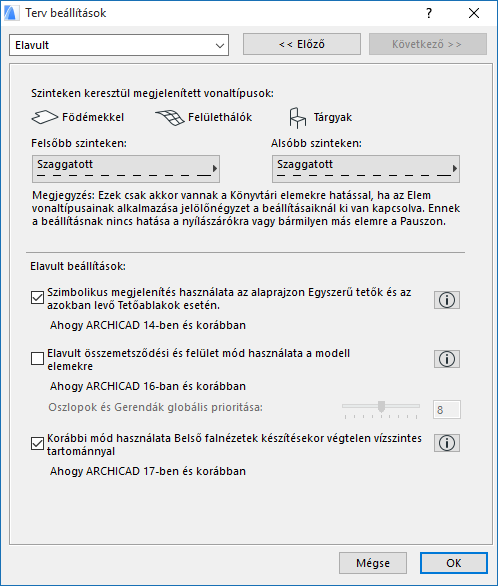

Ha úgy szeretné megjeleníteni az Egyszerű tetőket az ARCHICAD 22-ben, mint az ARCHICAD 14-ben és a korábbi verziókban - azaz csak a felső felületükkel (szimbolikus módban) - ezt a lehetőséget bekapcsolhatja tervbeállításként: ugorjon a Lehetőség > Terv beállításai > Elavult menüpontra, és válassza ezt a lehetőséget preferált megjelenítési módként. Az Elavult beállítások közül válassza a „Szimbolikus megjelenítés használata az alaprajzon Egyszerű tetők és az azokban levő Tetőablakok számára” lehetőséget preferált megjelenítési módként.

A jobb oldalon található Infó gombra kattintva megtekintheti a megjelenítésbeli különbségek illusztrációját.

Tetőablakok

A Tetőablak eszköz használatával elhelyezett Tetőablakok

Ha a Tetőablak eszköz használatával elhelyezett tetőablakokat tartalmazó régebbi verziójú terv verzióváltását végzi, a tetőablakokat az alkalmazás átalakítja ARCHICAD 22 Tetőablakokra, megtartva minden paraméterüket, és ellátva az ARCHICAD 22-ben elérhető összes Tetőablak funkcionalitással. Ugyanakkor az Alaprajzon való megjelenítésük alapértelmezés szerint továbbra is „szimbolikus” marad, a korábbi tervváltozathoz hasonlóan. A Tetőablakok külső megjelenése nem változik, és az Alaprajzi megjelenítés paraméterei is megmaradnak, bár ezek az ARCHICAD 22-ben nem érhetők el a tetőablakok esetében.

A Tárgy eszköz használatával elhelyezett Tetőablakok

A Tárgy eszköz használatával elhelyezett tetőablakok tárgyak maradnak, és nem rendelkeznek az ARCHICAD 22 tetőablakok minden funkciójával.
