Fényképezési/Felületi beállítások verzióváltása CineRenderre

Verzióváltás ARCHICAD 17-es és korábbi verzióról

A Lightworks fényképezőmotor már nem elérhető. Ehelyett a CineRender motor érhető el az ARCHICAD-ben, amely a Maxon Cinema 4D R19-es verzióján alapul, és a Cinema4D renderelő legtöbb paraméterét magába foglalja.

Ha egy régebbi verzióban készült tervet nyit meg, és a CineRender motort szeretné használni:

Fényképezési beállítások

A fényképezési beállítások a 3D nézetek részeként menthetők a korábbi verziójú tervekben. A LightWorks fényképbeállítások nem továbbíthatók a CineRender motorba, kivéve a méretparamétereket. Az ilyen nézetekhez egy alapértelmezett fényképjelenet áll rendelkezésre.

Azonban a Belső és Skicc motorhoz tartozó Fényképezési beállítások megmaradtak. Ha ilyen 3D nézetet nyit meg az ARCHICAD-ben:

•A Nézet beállítások Csak 3D panelén a Fényképjelenet beállítása „Egyedi”

•a Fényképezési beállításoknál a jelenet beállítása ugyancsak „Egyedi”, és az itt beállított paraméterek megegyeznek a jelenlegi nézetnél mentettekkel. Azonban vegye figyelembe, hogy az ARCHICAD-ben egyszerre egy Egyedi jelenet lehet a „Jelenetek kiválasztása és kezelése” párbeszédablakban, így ha újra fel kívánja használni az egyéni jeleneteket, át kell neveznie azokat.

Ezekben az Egyedi jelenetekben mindig megmaradnak a korábbi verziójú 3D nézetből származó fényképezési méretbeállítások.

Megjegyzés az ARCHICAD-ben elérhető, előre meghatározott renderelési jelenetekhez

Annak érdekében, hogy Ön maximálisan kihasználhassa az új funkciók nyújtotta lehetőségeket, az ARCHICAD sablonja minden nyelv esetén több tucat előre meghatározott fényképezési jelenetet tartalmaz, melyek paramétereit adott renderelési forgatókönyvekhez állítottuk be.

Ha az ARCHICAD sablonja helyett saját vállalati sablont használ, alapértelmezett beállításként nem tudja használni ezeket a jeleneteket. Ha használni szeretné a jeleneteket a saját sablonjával, tegye a következőket:

1.Nyissa meg a sablonfájlt.

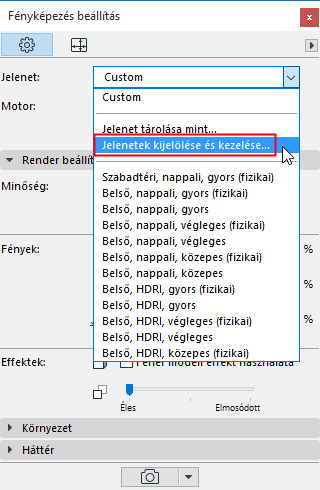

2.A Fényképezési beállításoknál lépjen a Jelenetek kiválasztása és kezelése párbeszédablakra.

3.Válassza ki a tetszőleges (vagy akár az összes) előre meghatározott renderelési jelenetet vagy mappát.

4.Kattintson az Exportálás gombra ezek mentéséhez a számítógépére. (Fájl kiterjesztése: „renderingscene”.)

5.Nyissa meg a saját tervét/sablonját.

6.A jelenetek beolvasásához kattintson a Jelenetek kiválasztása és kezelése párbeszédablakban található Importálás parancsra.

Felületbeállítások

•Az Alap (Open GL) fényképezőmotornál megadott Felületi beállítások kompatibilisek: ezek lesznek érvényesek a CineRender felületi megfelelőinél is.

•Amikor egy korábbi verziójú tervet nyit meg az ARCHICAD-ben, a program automatikusan létrehozza a Belső (OpenGL) felületi beállításokat a CineRender motorral. Így a régebbi verziójú fényképek alapértelmezett megjelenése hasonló lesz, mint a 3D ablakban lévő modellé.

•A program a Lightworks felületi beállításokat nem alakítja át CineRender felületi beállításokká.

A felületek CineRenderbe történő migrációjához javasolt eljárás:

Ez az eljárás akkor használatos, ha van egy meglévő sablonfájl, és a felületeket frissíteni kívánja annak érdekében, hogy azokat kezelni tudja a szélesebb körű felületi paramétereket kínáló CineRender motor.

1.Az ARCHICAD-ben ugorjon a Felület beállításai párbeszédpanelhez.

2.Válasszon ki egy meglévő felületet, amelyet frissíteni kíván.

3.Kattintson a Felület beállításainál lévő Új parancsra.

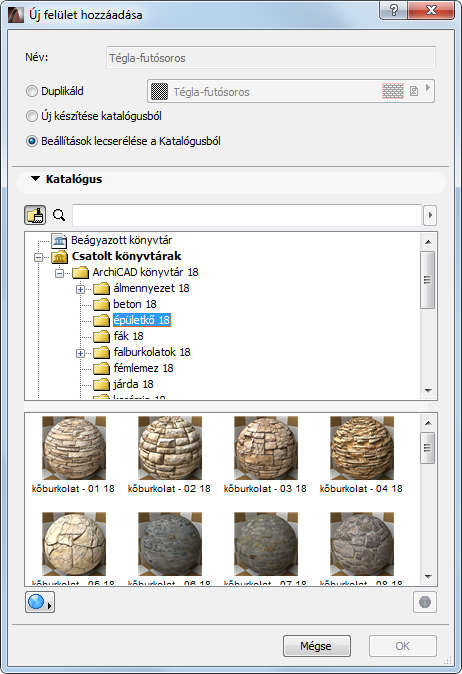

4.Az Új felület hozzáadása párbeszédablakban válassza a Beállítások lecserélése katalógusból parancsot.

5.A beépített Felületi katalógusban vagy a BIM Components oldalon keresse meg a meglévő felülethez leginkább hasonlító felületet, majd kattintson az OK gombra.

6.Az újonnan kiválasztott felületi beállítások a korábbi felületi beállítások helyébe lépnek (csak az aktuálisan kiválasztott felületre vonatkozóan).

Megjegyzések:

–Az eredeti felület neve és sorszáma (ahogyan az az Attribútumkezelőben látható) nem változik, akkor sem, ha a beállításokat felülírták.

–Azonban a felületeknél előfordulhat vektoros kitöltés (melyet egyes ARCHICAD nézetekben a felületek megjelenítésére használunk). A Beállítások lecserélése funkció nem írja felül az eredeti felület vektoros kitöltését (ha van ilyen), az változatlanul megmarad a tervben (valamint az Attribútumkezelőben is ugyanúgy megjelenik).
