Verzióváltás ARCHICAD 17-es és korábbi verzióról
A képfájlok Windows és Mac operációs rendszerrel való kompatibilitásának biztosítása érdekében az ARCHICAD 22 nem támogatja a QuickTime formátumban mentett képfájlokat.
A támogatott képformátumok a következők: JPEG, PNG, GIF, TIFF és BMP. Képfájlokat csak ezekben a formátumokban menthet és helyezhet le.
Ha egy régebbi formátumú ARCHICAD terv verzióváltását végzi el, amely ezektől eltérő fájlformátumú ábrákat vagy rajzokat tartalmaz:
1.ARCHICAD 15–17-ből megnyitott tervekben lévő ábrák és beágyazott rajzok: Ezeket a képeket a program automatikusan a támogatott képfájl formátumba konvertálja (pl. PNG), így Önnek nincs tennivalója.
2.ARCHICAD 14 vagy korábbi verzióban megnyitott tervekben lévő ábrák és beágyazott rajzok: Ezeket a képeket a program nem konvertálja. Nyissa meg a tervet ARCHICAD 15–17-ben, mentse újra, ekkor megtörténik a képek konvertálása. Ezután nyissa meg a tervet az ARCHICAD 22-es verziójában.
3.Kapcsolt rajzok: a fájlokat át kell alakítania és újra hozzárendelnie.
A QuickTime programhoz rendelt formátumú kapcsolt rajzokat konvertálni kell egy másik fájlformátumba. Ha a verzióváltott tervben ilyen kapcsolt rajzok vannak, a terv ARCHICAD 22-ben történő megnyitásakor megjelenik egy figyelmeztetés.

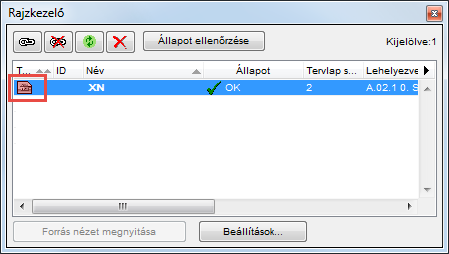

A rajz tartalma nem látható; tervben elfoglalt helyüket egy üres, fehér doboz jelzi. Az ilyen rajzok ikonjai piros színben láthatók a Rajzkezelőben.
Ezeket a fájlokat kézzel kell átalakítania támogatott fájlformátumra (pl. PNG vagy JPG), majd ismételten hozzárendelnie.
4.Képfájlok a beágyazott könyvtárban:
A nem támogatott formátumú képfájlok mellett a „Nem támogatott fájlformátum” ikon látható a Könyvtárkezelőben. Ezeket a fájlokat nyissa meg és mentse egy támogatott fájlformátumban, majd ezután adja hozzá a Beágyazott könyvtárhoz.
Ha ezeket a képfájlokat a tervben is használja (pl. felületi vagy képkitöltésként), azok a Könyvtárkezelő Nem támogatott tárgyak mappájában is megjelennek.
Javaslat
QuickTime formátumú képfájljait célszerű PNG vagy JPG formátumúra átalakítani.
•Ha a rajzot PNG formátumra alakítja át, az adatok nem vesznek el.
•Ha a rajzot JPG formátumra alakítja át, a fájl tömörítése során történik némi adatvesztés, de a fájl mérete kisebb lesz.
