Elemek prioritás szerinti metszései
Verzióváltás ARCHICAD 16-os és korábbi verzióról
A jelentősen továbbfejlesztett metsződések módszer lehetővé teszi, hogy az építőanyagon belüli az összemetsződési prioritás minden szerkezeti elem között működjön – beleértve az egyrétegű, réteges szerkezetű és profilos elemeket.
A verzióváltásnál a metsződések alapértelmezés szerint megmaradnak “elavult módban”
Ha egy régebbi verziójú projektet ARCHICAD 22-re vált, alapértelmezés szerint be van kapcsolva az Elavult mód az elem metsződései esetében a modell megjelenésének megtartása érdekében. Ez azt jelenti, hogy az elem metsződéseiben nem látható változás.
Megjegyzés: Ha a sablonból hoz létre új fájlt, az elavult jelölőnégyzet alapértelmezés szerint nincs kijelölve, és az új metsződések módszer be van kapcsolva.
Elavult módban az automatikus és az építőanyag prioritásán alapuló metsződések nem jelennek meg 3D-ben. A program az ARCHICAD 16-ban és a korábbi verziókban alkalmazott csatlakozási módokat használja. Ha egy korábbi terven dolgozik, célszerű ebben a módban ellenőrizni a meglévő metsződések épségét.

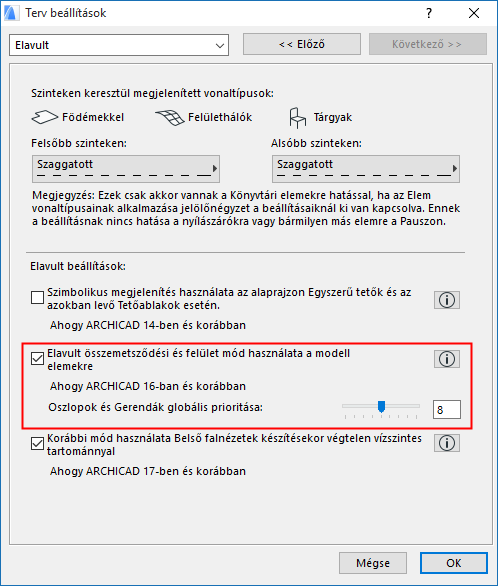

Az Elavult mód egy beállítás, amely a Lehetőség > Terv beállításai > Elavult párbeszédablakban található.
Az Elavult mód is használja az építőanyag jellemzőt, de a prioritás szerinti csatlakozások nem jelennek meg 3D-ben (kivéve a falakat, melyeknél a csatlakozások ugyanúgy működnek, mint az ARCHICAD 16 vagy korábbi verziókban). Emellett, az Elavult módban az építőanyagokhoz rendelt felületek nem jelennek meg. Csak elemszintű felületek láthatók.
A párbeszédpanel Infó gombjára kattintva információ jeleníthető meg arra vonatkozóan, hogy miként érinti a jelölőnégyzet a különböző szerkezeti elemek metsződéseit Elavult módban.
Ha kikapcsolja az Elavult módot, az ütközéssel nem rendelkező, modellezett csatlakozások nem tisztulnak le automatikusan. Azonban azok az újonnan elhelyezett elemek, amelyek ütközéseit az új, fentebb bemutatott modellezési eljárásokkal készítették, az új logika szerint tisztulnak le. Így akár egy korábbi verziójú terv frissítésekor is élvezheti az új metszési funkciók előnyeit, miközben a meglévő modell tulajdonságai nem változnak.
Az új metsződések bekapcsolása az ARCHICAD 22-ben (az Elavult mód kikapcsolása)
Az új metsződések módszer a Terv beállításai > Elavult menüpontban található „Elavult metsződések módszer” kikapcsolásával kapcsolható be.
Miután megszüntette az Elavult jelölőnégyzet jelölését, a modell metsződései eltérő módon jelenhetnek meg. Ajánlott ellenőrizni a modellt, elvégezni a szükséges módosításokat a modell geometriáján, és ellenőrizni a korábbi, szükségtelenné vált megoldásokat is (például 2D részletezés vagy SEO).
Azok a meglévő metsződések, melyek nem eredményeznek geometriai elem ütközést, nem fognak automatikusan igazodni. Ha azt kívánja, hogy az automatikus metsződések hatással legyenek ezekre, számos funkció segít az ütközések elérésében, és eközben lehetővé teszik, hogy az automatikus metsződések logika érvénybe lépjen.
Lásd Tippek a jobb összemetsződések eléréséhez a verzióváltás utáni tervekben.
Azok az újonnan elhelyezett elemek, amelyek ütközéseit az új modellezési eljárásokkal készítették, az új logika szerint tisztulnak le.
Tippek a jobb összemetsződések eléréséhez a verzióváltás utáni tervekben
Ha a terv verzióját ARCHICAD 22-re változtatta, és az új metsződési logikát kívánja használni a régebbi verziójú modellen, lásd a következő szakaszt a modell metsződésekeinek optimalizálását szolgáló technikákról és funkciókról.
Lásd Elemek ütközésének biztosítása a tökéletes letisztítási eredményhez.
További részleteket lásd Elemek összemetsződése.
