Előfordulhat, hogy az alapértelmezettől eltérő helyen kívánja megjeleníteni a szerkesztősíkot. A szerkesztősík a bevitel megkezdése előtt és a bevitel alatt egyaránt módosítható. A rendelkezésre álló parancsok a szerkesztési pozíció szerint változnak.
Megjegyzés: Az Eltolás és Szintre illesztés parancsok csak a bevitel megkezdése előtt elérhetők.
A Szerkesztősík parancsok helye
A szerkesztőpanel helye módosítható a 3D ablakban szerkesztés előtt és alatt egyaránt. Ehhez használja a következő helyeken elérhető parancsokat:

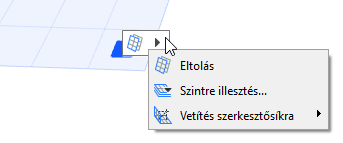

•Kattintson a négyzet alakú szerkesztősík fogantyúra.
•A jobb egérgombbal jelenítse meg a helyi menüt, majd válassza ki a Szerkesztősíkot:

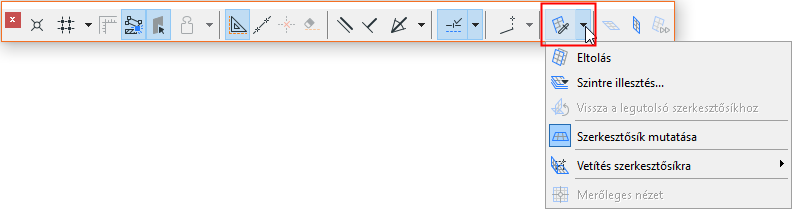

•A Szerkesztési segédletek eszközsávban válassza ki a parancsokat.
•A parancsok a Nézet > Háló és szerkesztősík beállításai útvonalon találhatók.

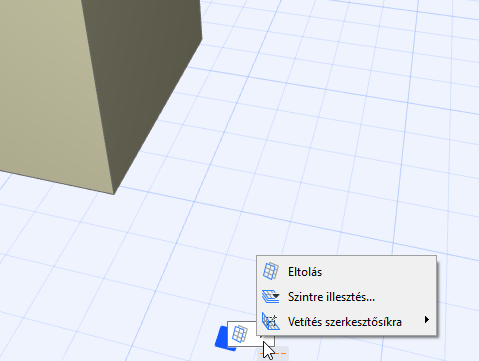

Szerkesztősík szintre illesztése
Ezt a parancsot az elem bevitele előtt használja.
A szerkesztősík egy projektszintnek megfelelő, adott szintre illesztéséhez:
1.Hívja elő a Szerkesztősík parancsait.
2.Válassza a Szintre illesztés lehetőséget.

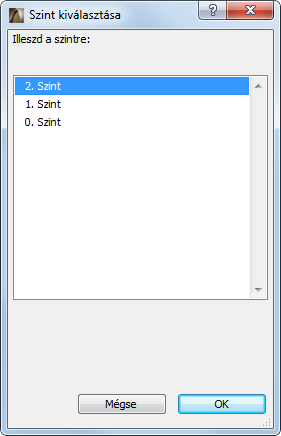

3.Megjelenik egy párbeszédablak; ebben válassza ki azt a projektszintet, ahová át kívánja helyezni a szerkesztősíkot.
Célszerű lehet a szerkesztősíkot eltolással áthelyezni – például, ha metszéspontokat kell létrehozni meglévő elemek és a szerkesztősík között, az aktuális szerkesztősíkon kívüli helyen.
Ezt a parancsot az elem bevitele előtt használja.
Szerkesztősík eltolása:
1.Hívja elő a Szerkesztősík parancsait.
2.Válassza az Eltolás parancsot.
3.A kurzorral húzza a szerkesztősíkot a kívánt helyre, vagy adja meg numerikusan az eltolás távolságát. Segítségül megjelenik egy szerkesztővonal, amely a szint helyzetét jelzi, és megkönnyíti a szerkesztősík elhelyezését.
Szerkesztősík eltolása – példa

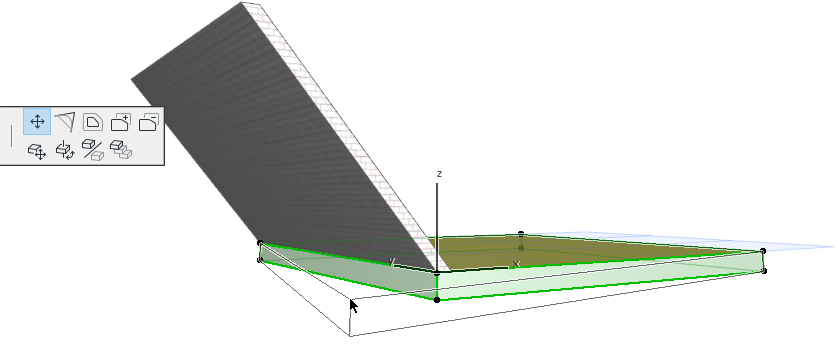

Tegyük fel például, hogy az alább látható födémet kívánja szerkeszteni, annak sarokpontját egy új helyre áthúzva. Az eltolást úgy kívánja végrehajtani, hogy a födém sarka függőlegesen igazodjon a fölötte lévő falhoz azon a ponton, ahol a fal egy méter magas.
Ezt megoldhatja úgy, hogy a (pillanatnyilag a födém tetejével egy síkban lévő) szerkesztősíkot eltolja 1 méterrel, és megkeresi azt a helyet, ahol a sík metszi a falat.
1.Válassza ki a Szerkesztősík fogójával vagy a helyi menüből az Eltolás parancsot.

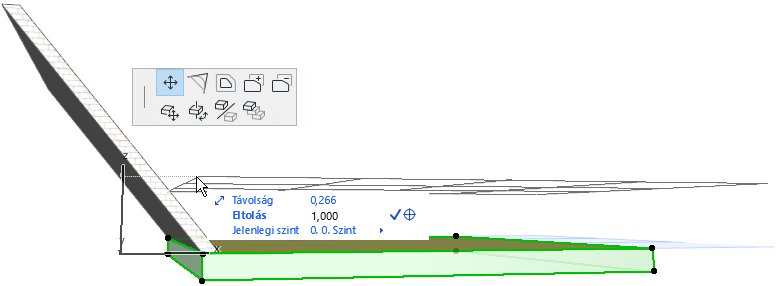

2.Mozdítsa el felfelé a kurzort, és írja be az egy méteres távolságot a Követőbe.

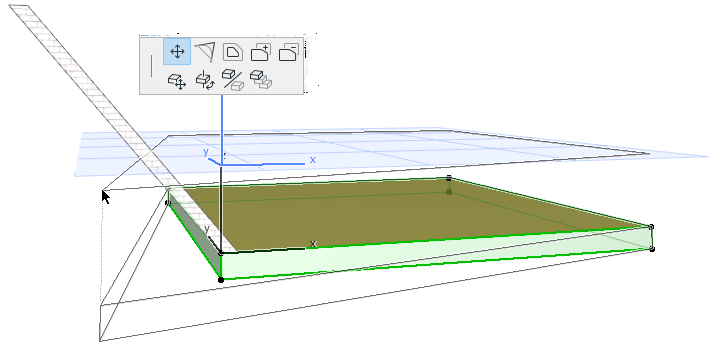

3.A szerkesztősík a kívánt helyre ugrik.

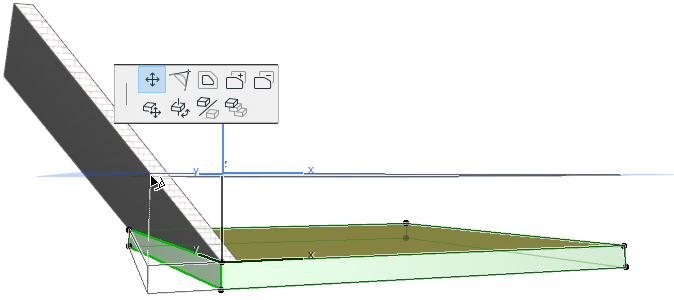

4.A födém sarokpontjának áthúzása közben keresse meg a fal és az új helyre került szerkesztősík metszéspontját. Kattintson a födémpont elhelyezéséhez.
További szerkesztősík parancsok
Válassza ki a lehetőségek közül a szerkesztősík kívánt irányát (az elérhető lehetőségek az aktuális szerkesztősík irányától függően eltérőek):
–Következő sík: Kattintson ide, ha a következő, az adott szerkesztési műveleteknél használható szerkesztősíkra kíván váltani.
–Sík kiválasztása.
Lásd Sík kiválasztása.
–Vízszintes: a szerkesztősík vízszintes helyzetbe történő elforgatása.
–Függőleges: a szerkesztősík függőleges helyzetbe történő elforgatása.
Lásd Szerkesztősík eltolása.
–Merőleges nézet: Úgy állítja be a 3D ablakot, hogy az merőleges legyen a Szerkesztősíkra.
Lásd Vetítés szerkesztősíkra.
Lásd Rögzítés a szerkesztősíkra.

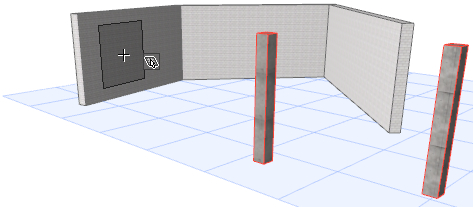

Amint rákattint erre a parancsra, visszajelzésként megjelenik a „síkválasztó” szürke négyzet.
A kívánt síktípus a következőképpen vehető fel a szerkesztősíkra:
•Vigye a kurzort egy létező elem valamelyik síkjára. Egy négyzet jelenik meg, hogy könnyebben látható legyen a sík.
•Kattintson bármely három térbeli pontra (például az elem három pontjára) a kívánt sík meghatározásához.
•Kattintson az elem szélére és még egy pontjára (tetszőleges sorrendben) a kívánt sík meghatározásához.
Példa a síkválasztásra

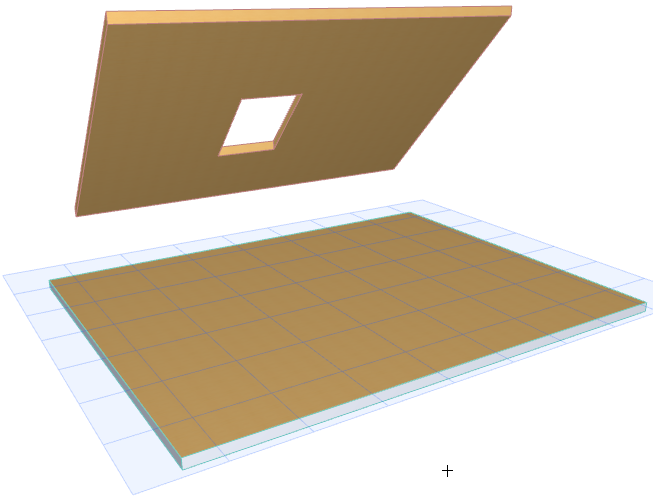

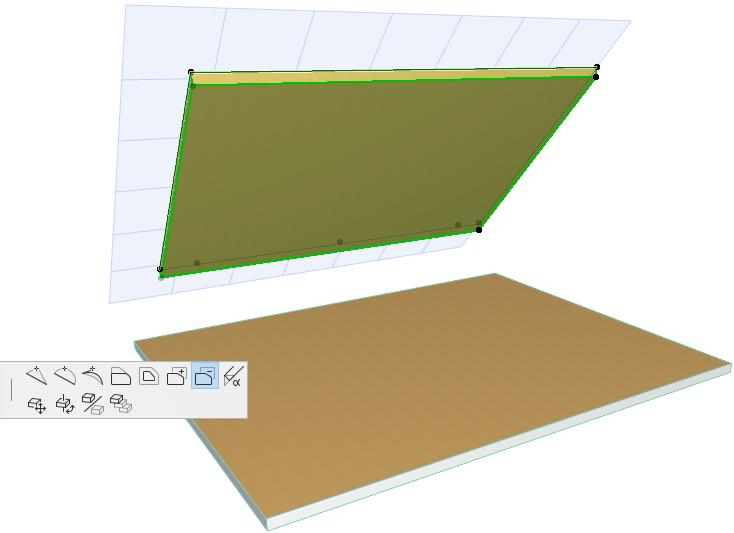

Tegyük fel például, hogy lyukat kell vágnia egy ferde tetősíkba. A tetőn lévő lyuknak egy 2x2 méteres négyzet vízszintes síkban mért vetületének kell lennie.
Amikor kiválasztja a Tető elemet és a Kivonás sokszögből parancsot, a szerkesztősík automatikusan megfelel a Tető síkjának.
Azonban itt szerkesztősíkként hasznosabb lenne az emeletszinten található vízszintes sík, mert itt célszerű mérni a lyuk méretét.

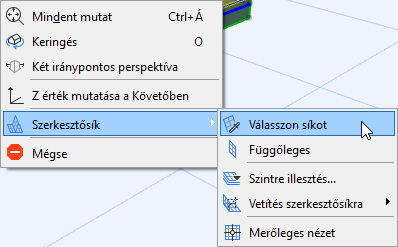

1.Válassza ki a helyi menüből a Szerkesztősík, majd a Sík kiválasztása parancsot. (A parancs a szerkesztősík fogantyúján keresztül is elérhető.)

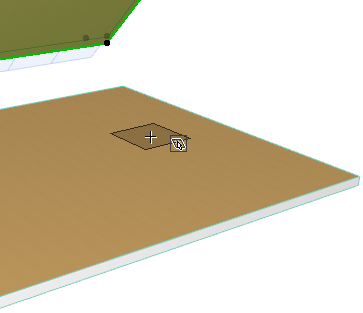

2.Mozgassa a kurzort, amíg a födém tetején meg nem jelenik a síkot jelző „síkválasztó” szürke téglalap ikonja. Kattintással jelölje ki szerkesztősíkként a síkot.

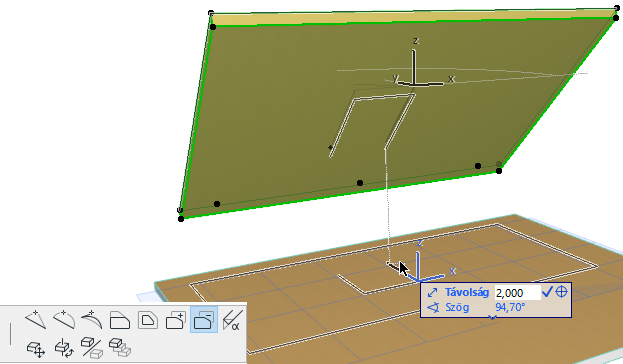

3.Folytassa a szerkesztési műveletet a lyuk alakjának az Alaprajzon történő numerikus megadásával. Ne feledje, hogy a szerkesztés a tetőre vetítődik.
Alapértelmezés szerint grafikai szerkesztés végrehajtásával a kurzor elmozdul a szerkesztősíkon. Szükség esetén újra meghatározhatja a kurzor vetítésének az irányát.
A kurzor vetítésének módosítása a szerkesztősíkhoz viszonyítva:
1.Kezdje el a szerkesztési műveletet.

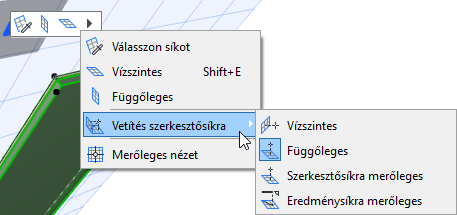

2.Válassza ki a helyi menüből a Vetítés szerkesztősíkra parancsot.
A parancsokat a „Szerkesztősík fogantyú” elemre kattintva is elérheti.
3.Válasszon egyet a vetítési lehetőségek közül:
•függőleges
•Vízszintes
•Szerkesztősíkra merőleges
•Eredménysíkra merőleges
Ezzel a paranccsal az új elem létrehozása előtt zárolható a meglévő szerkesztőpanelre történő elhelyezés.
Ez például akkor hasznos, ha úgy szeretne létrehozni egy elemet a meglévő szerkesztősíkon, hogy átveszi egy másik síkon már létező elem (pl. tető) formáját.
1.Hívja elő a Szerkesztősík parancsait.

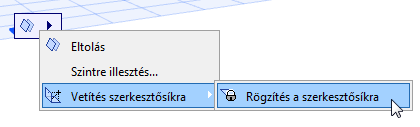

2.Válassza a Vetítés szerkesztősíkra almenü Rögzítés a szerkesztősíkra kapcsolóját.
Az új elem akkor is a szerkesztősíkra kerül, ha a kurzor egy másik panelen áll.
